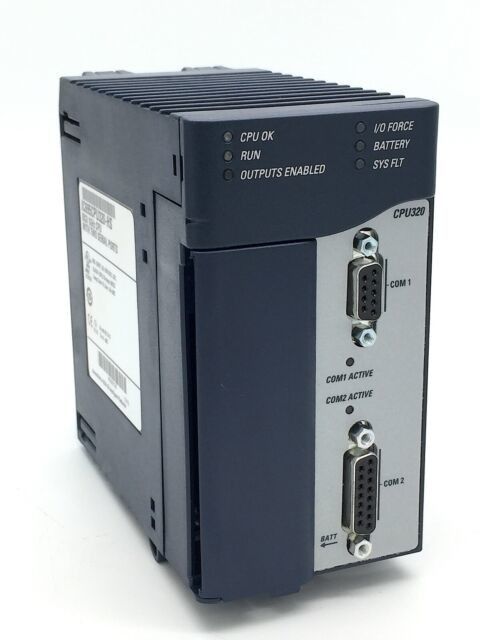

CPU 64MB Digital di GE IC695CRU320 io modulo RAM di appoggio batteria 64MB della O

Il modulo del CPU di GE IC695CRU320 sostiene fino a 64 MB da di RAM sostenuto da batteria e 64 MB della memoria istantanea non volatile dell'utente

Informazioni di prodotto GE IC695CRU320:
Il IC695CRU320 è un'unità di elaborazione di ridondanza dalla famiglia di prodotto di PACSystems RX3i. Questa unità di elaborazione è fabbricata da GE Fanuc/da automazione di Emerson che è categorizzata come regolatori di automazione programmabile (PAC).

Il IC695CRU320 è utilizzato particolarmente nella configurazione del hot standby o ridondante. Con questa configurazione del regolatore, la disponibilità è aumentata significativamente. Due (2) scaffali del regolatore con le simili funzioni di configurazione come (supporto-da) scaffale primario (attivo) e secondario.

Quando un singolo scaffale si è guastato, soprattutto dovuto gli errori individuati dal IC695CRU320 o dall'errore dell'unità di elaborazione IC695CRU320 stesso, il dovere attivo del regolatore è trasferito automaticamente al secondario (supporto-da). Lo scaffale secondario si trasforma nello spostamento primario e guastato dello scaffale allo scaffale secondario. Ulteriormente, il cambiamento manuale è possibile.

Il cambiamento del regolatore è eseguito in un massimo di 1 ricerca di logica con un tempo minimo di cambiamento di 3,133 millisecondi. Sostiene fino ai collegamenti di sincronizzazione IC695RMX128/228 e capace di trasferimento fino a 2Mbytes dei dati.

Con l'unità di elaborazione di Celeron m. con la velocità di elaborazione 1GHz e la memoria dell'utente 64MB, questo regolatore è utilizzato idealmente nelle grandi ed applicazioni complesse con il livello aumentato di criticità. Ulteriormente, fino a 512 blocchetti di programma possono essere conservati a questa unità di elaborazione che ogni dimensione blocco può raggiungere fino a 128 KB.

L'unità di elaborazione IC695CRU320 è installata ad una superficie posteriore di RX3i, direttamente alla scanalatura componente periferica di interconnessione (PCI). Altri collegamenti del modulo al bus sono inoltre con la versione del PCI 2,2 o più alto.

Questo slot PCI permette al trasferimento ed alla divisione rapidi dei dati all'interno della superficie posteriore. Il IC695CRU320 inoltre sostiene la serie 90-30 moduli dell'ingresso/uscita per migrazione sincronizzata.

Descrizione di IC695CRU320:
IC695CRU320 è un'unità di elaborazione di ridondanza di PACSystem RX3i. Questo modulo occupa due scanalature, Celeron m. con velocità dell'unità di elaborazione di 1GHz. Questa unità di elaborazione ha un tempo di cambiamento della ricerca di logica di massimo 1, minimo 3,133 millisecondi.

Sostiene fino a 64 MB da di RAM sostenuto da batteria e 64 MB della memoria istantanea non volatile dell'utente. ha due porte di comunicazione di serie che sostengono le norme di comunicazione RS232 e RS485.

Nella caratteristica (IC695CRU320):
▪Ridondanza del hot standby (HSB). Due unità ridondanti compongono un sistema di ridondanza. Ogni unità richiede un CPU di ridondanza (IC695CRU320) e un modulo di Xchange di memoria di ridondanza (IC695RMX128/228) ha configurato come collegamento di ridondanza.

▪Contiene 64 MBYTE dalla della memoria sostenuta da batteria dell'utente e 64 MBYTE della memoria istantanea non volatile dell'utente.

▪Consente l'accesso a per ammassare memoria via la tavola %W. di riferimento.

▪Memoria configurabile di programma e di dati.

▪Programmando nel diagramma della scala, il testo, lo schema a blocchi di blocco funzionale ed il C. strutturati si riferiscono programmatore al CPU di PACSystems RX7i & di RX3i
Manuale di riferimento, GFK-2950.

▪I supporti automatico-hanno individuato le variabili simboliche che possono usare qualsiasi quantità di memoria dell'utente.

▪Le dimensioni della tavola di riferimento includono 32Kbits per %I e %Q discreti e fino 32K alle parole ciascuno per %AI analogico e %AQ.

▪Supporti la maggior parte della serie 90-30 moduli e scaffali di espansione. Per una lista di ingresso/uscita di sostegno, le comunicazioni, moto ed i moduli intelligenti, si riferiscono al manuale del sistema di PACSystems RX3i, al GFK-2314F o al più successivamente.

▪Supporti fino a 512 blocchetti di programma. La dimensione massima per un blocco è 128KB.
