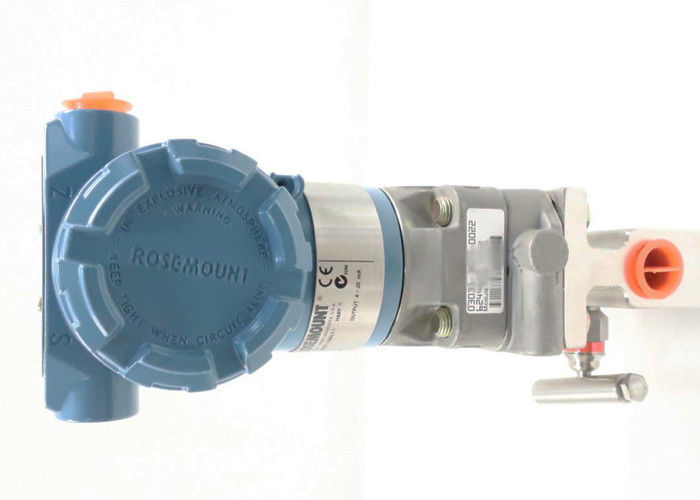

Trasmettitore di livello 3051L2AA0D21AAF1 Trasmettitore 3051L Rosemount
Informazioni sul prodotto di:3051L2AA0D21AAF1
| Marca |
3051L2AA0D21AAF1 |
| FORNITURA |
da 0 a 621,60 mbar
|
| MISURARE |
Non fornisce |
| Peso |
5KG |
(1)L'opzione HR5 configura l'uscita HART su HART revisione 5. L'opzione HR7 configura l'uscita HART su HART revisione 7. Il dispositivo può essere configurato sul campo su HART revisione 5 o 7, se lo si desidera.HART revisione 5 è l'uscita HART predefinita.
(2)Codice opzione M4 - Display LCD con LOI richiesto per l'indirizzamento e la configurazione locale.
(3)Richiede opzioni wireless e custodia in polimero tecnico.Le approvazioni disponibili sono FM a sicurezza intrinseca (codice opzione I5), CSA a sicurezza intrinseca (codice opzione I6), ATEX a sicurezza intrinseca (codice opzione I1), IECEx a sicurezza intrinseca (codice opzione I7) e EAC a sicurezza intrinseca (codice opzione IM).
(4)Disponibile solo con approvazione C6, E2, E5, I5, K5, KB ed E8.Non disponibile con GE, GM, SBS, DA0, M4, D4, DZ, QT, HR5, HR7, CR, CS o CT.
(5) I materiali da costruzione sono conformi ai requisiti metallurgici evidenziati nella norma NACE MR0175/ISO 15156 per ambienti di produzione di giacimenti petroliferi acidi.A determinati materiali si applicano limiti ambientali.Consultare lo standard più recente per i dettagli.I materiali selezionati sono inoltre conformi alla norma NACE MR0103 per ambienti di raffinazione acida.
Più opzioni :
MR-J2S-10A
MR-J2S-10B
MR-J2S-20A
MR-J2S-20B
MR-J2S-40A
MR-J2S-40B
MR-J2S-60A
MR-J2S-60B
MR-J2S-70A
MR-J2S-70B
MR-J2S-100A
MR-J2S-100B
MR-J2S-200A
MR-J2S-200B
MR-J2S-350A
MR-J2S-350B
MR-J2S-500A
MR-J2S-500B
MR-J2S-700A
MR-J2S-700B
Rosemount Trasmettitore di livello 3051L Informazione:
| Modello |
Tipo di trasmettitore |
| 3051L |
Trasmettitore di livello |
|
| Intervallo di pressione |
| 2 |
–250 a 250 in H2O (da –621,60 a 621,60 mbar) |
★ |
| 3 |
–1000 a 1000 in H2O (da –2,48 a 2,48 bar) |
★ |
| 4 |
–300 a 300 psi (–20,68 a 20,68 bar) |
★ |
| Uscita del trasmettitore |
| UN(1) |
4–20 mA con segnale digitale basato su HART®Protocollo |
★ |
| F |
Protocollo FOUNDATION™ Fieldbus |
★ |
| W(2) |
PROFIBUS®Protocollo PA |
★ |
| X(3) |
Wireless (richiede opzioni wireless e custodia in polimero tecnico) |
★ |
| M(4) |
Bassa potenza 1–5 V CC con segnale digitale basato sul protocollo HART |
|
| Dimensioni della connessione al processo, materiale, lunghezza dell'estensione (lato alto) |
| Codice |
Dimensioni della connessione al processo |
Materiale |
Lunghezza dell'estensione |
| G0(5) |
2 pollici/DN 50/A |
Acciaio inossidabile 316L |
Solo montaggio ad incasso |
★
|
| H0(5) |
2 pollici/DN 50 |
Lega C-276 |
Solo montaggio ad incasso |
★ |
| J0 |
2 pollici/DN 50 |
Tantalio |
Solo montaggio ad incasso |
★ |
| A0(5) |
3 pollici/DN 80 |
Acciaio inossidabile 316L |
Montaggio a incasso |
★ |
| A2(5) |
3 pollici/DN 80 |
Acciaio inossidabile 316L |
2 pollici/50 mm |
★ |
| A4(5) |
3 pollici/DN 80 |
Acciaio inossidabile 316L |
4 pollici/100 mm |
★ |
| A6(5) |
3 pollici/DN 80 |
Acciaio inossidabile 316L |
6 pollici/150 mm |
★ |
| B0(5) |
4 pollici/DN 100 |
Acciaio inossidabile 316L |
Montaggio a incasso |
★ |
| B2(5) |
4 pollici/DN 100 |
Acciaio inossidabile 316L |
2 pollici/50 mm |
★ |
| B4(5) |
4 pollici/DN 100 |
Acciaio inossidabile 316L |
4 pollici/100 mm |
★ |
| B6(5) |
4 pollici/DN 100 |
Acciaio inossidabile 316L |
6 pollici/150 mm |
★ |
| C0(5) |
3 pollici/DN 80 |
Lega C-276 |
Montaggio a incasso |
★ |
| C2(5) |
3 pollici/DN 80 |
Lega C-276 |
2 pollici/50 mm |
★ |
| C4(5) |
3 pollici/DN 80 |
Lega C-276 |
4 pollici/100 mm |
★ |
| C6(5) |
3 pollici/DN 80 |
Lega C-276 |
6 pollici/150 mm |
★ |
| D0(5) |
4 pollici/DN 100 |
Lega C-276 |
Montaggio a incasso |
★ |
| D2(5) |
4 pollici/DN 100 |
Lega C-276 |
2 pollici/50 mm |
★ |
| D4(5) |
4 pollici/DN 100 |
Lega C-276 |
4 pollici/100 mm |
★ |
| D6(5) |
4 pollici/DN 100 |
Lega C-276 |
6 pollici/150 mm |
★ |
| E0 |
3 pollici/DN 80 |
Tantalio |
Solo montaggio ad incasso |
★ |
| F0 |
4 pollici/DN 100 |
Tantalio |
Solo montaggio ad incasso |
★ |
| Dimensioni, rating, materiale della flangia di montaggio (lato alto) |
| |
Misurare |
Valutazione |
Materiale |
| M |
2 pollici |
ANSI/ASME B16.5 Classe 150 |
CS |
★ |
| UN |
3 pollici |
ANSI/ASME B16.5 Classe 150 |
CS |
★ |
| B |
4 pollici |
ANSI/ASME B16.5 Classe 150 |
CS |
★ |
| N |
2 pollici |
ANSI/ASME B16.5 Classe 300 |
CS |
★ |
| C |
3 pollici |
ANSI/ASME B16.5 Classe 300 |
CS |
★ |
| D |
4 pollici |
ANSI/ASME B16.5 Classe 300 |
CS |
★ |
| P |
2 pollici |
ANSI/ASME B16.5 Classe 600 |
CS |
★ |
| E |
3 pollici |
ANSI/ASME B16.5 Classe 600 |
CS |
★ |
| X(5) |
2 pollici |
ANSI/ASME B16.5 Classe 150 |
316 inossidabile |
★ |
| F(5) |
3 pollici |
ANSI/ASME B16.5 Classe 150 |
316 inossidabile |
★ |
| G(5) |
4 pollici |
ANSI/ASME B16.5 Classe 150 |
316 inossidabile |
★ |
| Y(5) |
2 pollici |
ANSI/ASME B16.5 Classe 300 |
316 inossidabile |
★ |
| H(5) |
3 pollici |
ANSI/ASME B16.5 Classe 300 |
316 inossidabile |
★ |
| J(5) |
4 pollici |
ANSI/ASME B16.5 Classe 300 |
316 inossidabile |
★ |
| Z(5) |
2 pollici |
ANSI/ASME B16.5 Classe 600 |
316 inossidabile |
★ |
| l(5) |
3 pollici |
ANSI/ASME B16.5 Classe 600 |
316 inossidabile |
★ |
| Q |
DN50 |
PN 10-40 secondo EN 1092-1 |
CS |
★ |
| R |
DN 80 |
PN 40 secondo EN 1092-1 |
CS |
★ |
| S |
DN100 |
PN 40 secondo EN 1092-1 |
CS |
★ |
| V |
DN100 |
PN 10/16 secondo EN 1092-1 |
CS |
★ |
| K(5) |
DN50 |
PN 10-40 secondo EN 1092-1 |
316 inossidabile |
★ |
| T(5) |
DN 80 |
PN 40 secondo EN 1092-1 |
316 inossidabile |
★ |
| U(5) |
DN100 |
PN 40 secondo EN 1092-1 |
316 inossidabile |
★ |
| W(5) |
DN100 |
PN 10/16 secondo EN 1092-1 |
316 inossidabile |
★ |
| 7(5) |
4 pollici |
ANSI/ASME B16.5 Classe 600 |
316 inossidabile |
★ |
| 1 |
N / A |
10K per JIS B2238 |
CS |
|
| 2 |
N / A |
20K per JIS B2238 |
CS |
|
| 3 |
N / A |
40K per JIS B2238 |
CS |
|
| 4(5) |
N / A |
10K per JIS B2238 |
316 inossidabile |
|
| 5(5) |
N / A |
20K per JIS B2238 |
316 inossidabile |
|
| 6(5) |
N / A |
40K per JIS B2238 |
316 inossidabile |
|
| Fluido di riempimento della tenuta (lato alto) |
Peso specifico |
Limiti di temperatura (temperatura ambiente di 21° C [70° F]) |
| D |
Silicone 200 |
0,93 |
Da –45 a 205 °C (da –49 a 401 °F) |
★ |
| F |
Silicone 200 per applicazioni sotto vuoto |
0,93 |
Per l'uso in applicazioni con vuoto inferiori a 14,7 psia (1 bar-a), fare riferimento alle curve di pressione del vapore nelle specifiche del fluido di riempimento del livello DP RosemountNota tecnica. |
★ |
| l |
Dow Corning®Fluido per pompa a diffusione 704 |
1.07 |
Da 32 a 401 ° F (da 0 a 205 ° C) |
★ |
| C |
DC Silicone 704 per applicazioni sotto vuoto |
1.07 |
Per l'uso in applicazioni con vuoto inferiori a 14,7 psia (1 bar-a), fare riferimento alle curve di pressione del vapore nelle specifiche del fluido di riempimento del livello DP RosemountNota tecnica. |
★ |
| UN |
SYLTHERM™XLT |
0,85 |
Da –102 a 293 °F (da –75 a 145 °C) |
★ |
| H |
Inerte (alocarburo) |
1,85 |
Da –45 a 160 °C (da –49 a 320 °F) |
★ |
| G |
Glicerina e acqua |
1.13 |
Da –15 a 95 °C (da 5 a 203 °F) |
★ |
| N |
Neobee®M-20 |
0,92 |
Da –15 a 205 °C (da 5 a 401 °F) |
★ |
| P |
Glicole propilenico e acqua |
1.02 |
Da –15 a 95 °C (da 5 a 203 F) |
★ |
| Lato bassa pressione |
| |
Configurazione |
Adattatore flangiato |
Materiale della membrana |
Fluido di riempimento del sensore |
| 11(5) |
Gage |
SST |
Acciaio inossidabile 316L |
Silicone |
★ |
| 21 |
Differenziale |
SST |
Acciaio inossidabile 316L |
Silicone |
★ |
| 22(5) |
Differenziale |
SST |
Lega C-276 |
Silicone |
★ |
| 2A(6) |
Differenziale |
SST |
Acciaio inossidabile 316L |
Inerte (alocarburo) |
★ |
| 2B(5)(6) |
Differenziale |
SST |
Lega C-276 |
Inerte (alocarburo) |
★ |
| 31(5) |
Assemblaggio del sistema sintonizzato con sigillo remoto |
Nessuno |
Acciaio inossidabile 316L |
Silicone (richiede il codice opzione S1) |
★ |
| O-ring |
| UN |
PTFE caricato a vetro |
★ |
| Materiale dell'alloggiamento |
Dimensioni ingresso condotto |
|
| UN |
Alluminio |
½–14 NPT |
★ |
| B |
Alluminio |
M20×1,5 |
★ |
| E |
Alluminio, rame ultra basso |
½–14 NPT |
|
| F |
Alluminio, rame ultra basso |
M20×1,5 |
|
| J |
SST |
½–14 NPT |
★ |
| K |
SST |
M20×1,5 |
★ |
| P(7) |
Polimero ingegnerizzato |
Nessuna entrata del condotto |
★ |
| D(8) |
Alluminio |
SOL½ |
|
| M(8) |
SST |
SOL½ |
|
| Opzioni wireless (richiede uscita wireless codice X e alloggiamento in tecnopolimero codice P) |
| Velocità di trasmissione wireless, frequenza operativa e protocollo |
| WA3 |
Velocità di trasmissione configurabile dall'utente, 2,4 GHzsenza filiHART |
★ |
| Antenna e SmartPower |
| WP5 |
Antenna interna, compatibile con il modulo Green Power (modulo IS Power venduto separatamente) |
★ |
| Opzioni (includere con il numero di modello selezionato) |
| Garanzia estesa del prodotto |
| WR3 |
Garanzia limitata di 3 anni |
★ |
| WR5 |
Garanzia limitata di 5 anni |
★ |
| Rete vegetale™funzionalità di controllo(9) |
| A01 |
Suite di blocchi funzione di controllo FOUNDATION Fieldbus |
★ |
| Funzionalità diagnostica Plantweb |
| DA0(20) |
Diagnostica HART dell'integrità del circuito |
★ |
| D01(9) |
Suite di diagnostica FOUNDATION Fieldbus |
★ |
| Assemblaggi di guarnizioni(10) |
| S1 |
Assemblato su una tenuta Rosemount 1199 |
★ |
| Certificazioni di prodotto |
|
| E8 |
Certificazione ATEX Antifiamma e Antipolvere |
★ |
| I1(11) |
ATEX Sicurezza Intrinseca e Polveri |
★ |
| IA |
ATEX FISCO Sicurezza Intrinseca;solo per protocolli FOUNDATION Fieldbus o Profibus PA |
★ |
| N1 |
Certificazione ATEX Tipo n e Polveri |
★ |
| K8 |
ATEX a prova di fiamma, sicurezza intrinseca, tipo n e polvere (combinazione di E8, I1 e N1) |
★ |
| E4(12) |
TIIS ignifugo |
★ |
| E5 |
FM a prova di esplosione, a prova di accensione per polveri |
★ |
| I5(13) |
FM a sicurezza intrinseca, a prova di accensione |
★ |
| CIOÈ |
FM FISCO a sicurezza intrinseca;solo per protocolli FOUNDATION Fieldbus o Profibus PA |
★ |
| K5 |
FM a prova di esplosione, a prova di accensione per polveri, a sicurezza intrinseca e Divisione 2 |
★ |
| C6 |
CSA a prova di esplosione, a prova di accensione per polveri, a sicurezza intrinseca e Divisione 2 |
★ |
| I6(7) |
Sicurezza intrinseca CSA |
★ |
| K6 |
CSA e ATEX a prova di esplosione, a sicurezza intrinseca e Divisione 2 (combinazione di C6, E8 e I1) |
★ |
| E7 |
IECEx a prova di fiamma, a prova di accensione per polveri |
★ |
| I7 |
Sicurezza intrinseca IECEx |
★ |
| N7 |
Certificazione IECEx Tipo n |
★ |
| K7 |
IECEx a prova di fiamma, a prova di accensione per polveri, a sicurezza intrinseca e tipo n (combinazione di I7, N7 ed E7) |
★ |
| E2 |
INMETRO A prova di fiamma |
★ |
| I2 |
INMETRO Sicurezza Intrinseca |
★ |
| IB |
INMETRO FISCO a sicurezza intrinseca;solo per protocolli FOUNDATION Fieldbus o Profibus PA |
★ |
| K2 |
INMETRO A prova di fiamma, a sicurezza intrinseca |
★ |
| E3 |
Cina a prova di fiamma |
★ |
| I3 |
Sicurezza intrinseca in Cina |
★ |
| N3 |
Cina Tipo n |
★ |
| EM |
Regolamento Tecnico Unione Doganale (EAC) A prova di fiamma |
★ |
| IO SONO |
Regolamento Tecnico Unione Doganale (EAC) Sicurezza Intrinseca |
★ |
| KM |
Regolamento Tecnico Unione Doganale (EAC) Antideflagrante e Sicurezza Intrinseca |
★ |
| KB |
FM e CSA a prova di esplosione, a prova di accensione per polveri, a sicurezza intrinseca e Divisione 2 (combinazione di K5 e C6) |
★ |
| KD |
FM, CSA e ATEX a prova di esplosione, a sicurezza intrinseca (combinazione di K5, C6, I1 ed E8) |
★ |
| EP(14) |
Repubblica di Corea ignifuga |
★ |
| IP(15) |
Sicurezza intrinseca della Repubblica di Corea |
★ |
| KP(16) |
Repubblica di Corea, a prova di fiamma, a sicurezza intrinseca |
★ |
| Approvazioni a bordo(7) |
| SBS |
Ufficio marittimo americano |
★ |
| SBV(17) |
Bureau Veritas (BV) |
|
| SDN |
Det Norske Veritas |
|
| SLL(17) |
Registro Lloyds (LR) |
|
| Materiale di bullonatura |
| L4 |
Bulloni in acciaio inossidabile 316 austenitico |
★ |
| L5 |
Bulloni ASTM A 193, grado B7M |
★ |
| L6 |
Bulloni in lega K-500 |
★ |
| L8 |
Bulloni ASTM A 193 Classe 2, grado B8M |
★ |
| Opzioni di visualizzazione e interfaccia |
| M4(18) |
Display LCD con LOI |
★ |
| M5 |
display LCD |
★ |
| Certificazione di calibrazione |
| Q4 |
Certificato di calibrazione |
★ |
| QP |
Certificato di calibrazione e sigillo anti-manomissione |
★ |
| QG(19) |
Certificato di calibrazione e certificato di verifica GOST |
★ |
| Certificazione della tracciabilità dei materiali |
| Q8 |
Certificazione di tracciabilità dei materiali secondo EN 10204 3.1 |
★ |
| Certificazione di qualità per la sicurezza(20) |
| QS |
Certificato di utilizzo precedente dei dati FMEDA |
★ |
| QT |
Sicurezza certificata secondo IEC 61508 con certificato FMEDA |
★ |
| Report sulle prestazioni totali del sistema Toolkit |
| QZ |
Rapporto di calcolo delle prestazioni del sistema di tenuta |
★ |
| Connettore elettrico del condotto(6) |
| GE |
Connettore maschio M12, 4 pin (Eurofast) |
★ |
| GM |
Connettore maschio Mini, 4 pin, dimensione A (minifast) |
★ |
| Pulsanti di configurazione |
| D4(20) |
Zero analogico e span |
★ |
| DZ(21) |
Trim dello zero digitale |
★ |
| Protezione transitoria(6)(22) |
| T1 |
Protezione transitoria |
★ |
| Configurazione del software(21) |
| C1 |
Configurazione software personalizzata
(Per il cablaggio, vedere Rosemount 3051Scheda tecnica di configurazione.Per il wireless, vedere Rosemount 3051 WirelessScheda tecnica di configurazione.)
|
★ |
| Bassa potenza in uscita |
| C2 |
Uscita 0,8–3,2 V CC con segnale digitale basato sul protocollo HART (disponibile solo con codice uscita M) |
|
| Livelli di allarme(20) |
| C4(23) |
Livelli di allarme e saturazione NAMUR, allarme alto |
★ |
| CN(23) |
Livelli di allarme e saturazione NAMUR, allarme basso |
★ |
| CR |
Livelli di segnale di allarme e saturazione personalizzati, allarme alto (richiede C1 e Rosemount 3051Dati di configurazione Foglio) |
★ |
| CS |
Livelli di segnale di allarme e saturazione personalizzati, allarme basso (richiede C1 e Rosemount 3051Dati di configurazione Foglio) |
★ |
| CT |
Allarme basso standard Rosemount |
★ |
| Tappo del condotto |
| FARE |
Tappo per condotto in acciaio inossidabile 316 |
★ |
| Vite di terra(6)(24) |
| V5 |
Gruppo vite di terra esterna |
★ |
| Opzioni di collegamento per il lavaggio della custodia inferiore |
| |
Materiale dell'anello |
Numero |
Dimensioni (NPT) |
| F1 |
316 inossidabile |
1 |
¼–18 NPT |
★ |
| F2 |
316 inossidabile |
2 |
¼–18 NPT |
★ |
| F3 |
Lega C-276 |
1 |
¼–18 NPT |
★ |
| F4 |
Lega C-276 |
2 |
¼–18 NPT |
★ |
| F7 |
316 inossidabile |
1 |
½–14 NPT |
★ |
| F8 |
316 inossidabile |
2 |
½–14 NPT |
★ |
| F9 |
Lega C-276 |
1 |
½–14 NPT |
★ |
| F0 |
Lega C-276 |
2 |
½–14 NPT |
★ |
| Materiale della guarnizione intermedia della custodia inferiore |
| S0 |
Nessuna guarnizione per l'alloggiamento inferiore |
★ |
| SY(25) |
Termo-Tork®TN-9000 |
★ |
| Certificato NACE(26) |
| Q15 |
Certificato di conformità alla norma NACE MR0175/ISO 15156 per materiali a contatto con il fluido |
★ |
| Q25 |
Certificato di conformità alla NACE MR0103 per materiali a contatto con il fluido |
★ |
| Configurazione revisione HART(1)(richiede il codice di uscita del protocollo HART A) |
| HR5 |
Configurato per HART revisione 5 |
★ |
| HR7 |
Configurato per HART revisione 7 |
★ |
| Numero di modello tipico: 3051L 2 A A0 D 21 AA F1 |
Buon servizio in WTL:
> Offriamo alta qualità, consegna rapida e prezzi competitivi per servomotori e servoazionamenti Mitsubishi.
> Invia la tua richiesta di offerta per ottenere il prezzo più recente.
> Normalmente, spediremo gli articoli entro 1-2 settimane dalla ricezione del pagamento.
> Possiamo spedire tramite UPS/DHL//EMS/Fedex.Contattaci e utilizzeremo le modalità che preferisci.
> Abbiamo un ampio stock e i prezzi sono variabili, quindi a volte i prezzi che pubblichiamo non sono accurati.
Se necessario, contattateci per prezzi specifici.
IL NOSTRO MARCHIO PRINCIPALE:
Il tuo messaggio deve contenere da 20 a 3000 caratteri!
