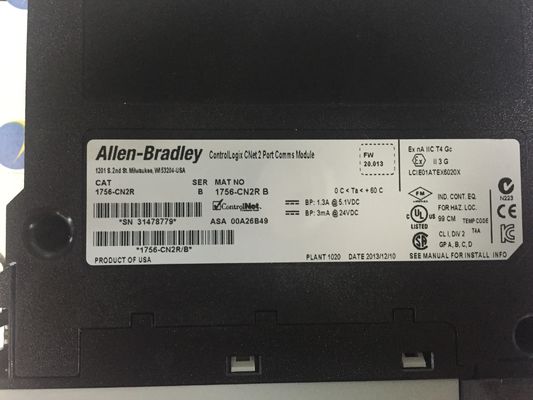

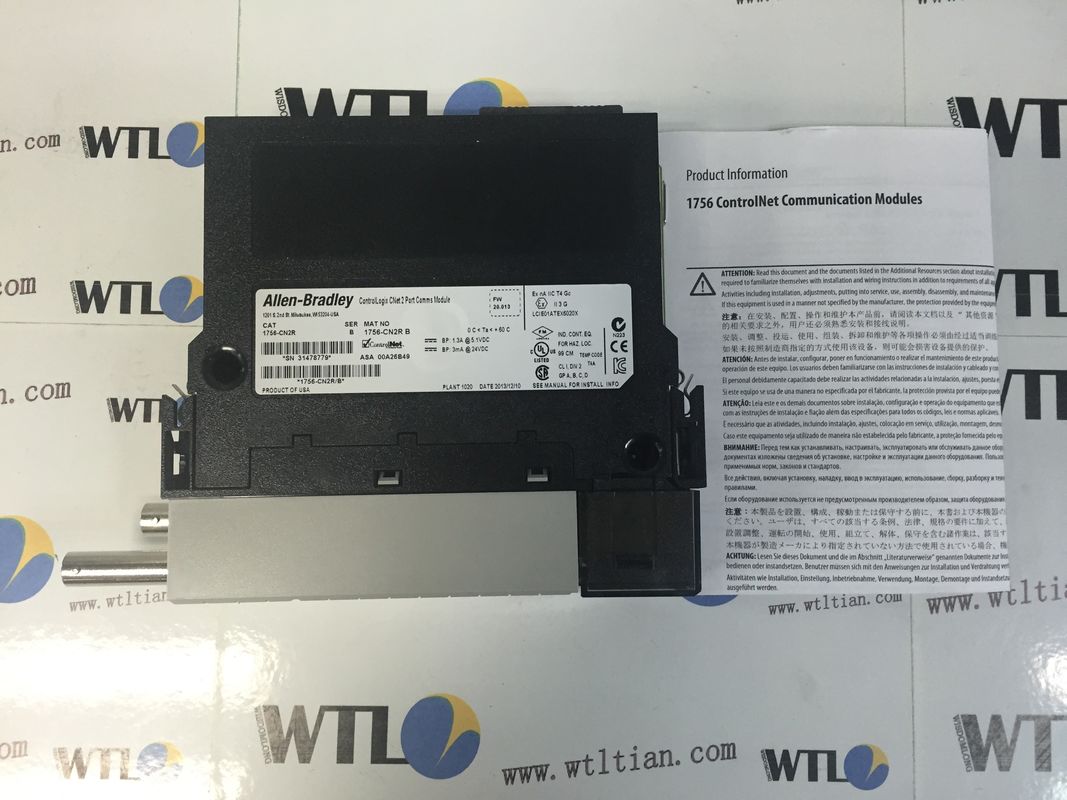

Modulo di interfaccia ControlNet ControlLogix 1756-CN2R 128 Connessioni

Modulo di interfaccia ControlNet ControlLogix 1756-CN2R 128 Connessioni

Specifiche per il modulo di interfaccia ControlNet ControlLogix 1756-CN2R
MODULO DI INTERFACCIA A DOPPIO CANALE
COMUNICAZIONI
RETE DI CONTROLLO
SUPPORTI RIDONDANTI
5MBSP
128 CONNESSIONI LOGIX
99 NODI

ALTRI PRODOTTI SUPERIORI

Numero di connessioni

Il modulo supporta un massimo di 131 connessioni.Tuttavia, 3 delle 131 connessioni sono sempre riservate per il controllo ridondante.Pertanto, sono disponibili 128 connessioni per l'uso standard.Poiché le connessioni sono riservate, appariranno sempre in uso anche quando nessuna connessione è aperta.Per accedere alle informazioni sulla connessione, fare clic con il pulsante destro del mouse sul modulo nella finestra RSWho del software RSLinx Classic.

Anomalie corrette con revisione 20.013
Gatto.Nessuna descrizione
1756-CN2/B,
1756-CN2R/B
Corretto: si è verificato un errore di comunicazione quando il modulo si trovava in uno chassis I/O ed era configurato come ottimizzato per rack.Nel software RSLogix 5000,
le uscite nello chassis passano agli stati configurati per la modalità Programma anziché per la modalità Errore.
La soluzione prima della correzione consisteva nell'utilizzare una connessione diretta invece di una connessione ottimizzata per rack per l'adattatore I/O.
Lgx00105037;Avviso sul prodotto 2010-04-002
Corretto: il modulo 1756-CN2x ha restituito un errore a `Hold Net
Richiesta "risorsa" se il modulo ha ricevuto la richiesta immediatamente dopo aver risposto con successo a un precedente "Ottieni risorsa di rete"
richiesta.
Questo non era un problema per il software RSNetWorx perché attende circa 15 secondi dopo la richiesta "Ottieni risorse di rete"
prima di emettere una richiesta di attesa.
La soluzione prima della correzione consisteva nel programmare un breve ritardo tra le due richieste.Lgx00103680 Corretto: all'accensione, l'indicatore di stato OK dei moduli 1756-CN2x potrebbe essere rosso.Il display di stato del modulo indicava uno di questi messaggi perché i moduli 1756-CN2x erano stati rilevati in modo impreciso
la dimensione dello chassis ridondante:
• CmdConnOpen.cpp Riga 630

La versione firmware 20.13 del modulo di comunicazione 1756-CN2x/B non è compatibile con l'hardware del modulo di comunicazione 1756-CN2x/A.Numero di connessioni I moduli supportano un massimo di 131 connessioni.Tuttavia, 3 delle 131 connessioni sono sempre riservate per il controllo ridondante.Pertanto, sono disponibili 128 connessioni per l'uso standard.Poiché le connessioni sono riservate, appariranno sempre in uso anche quando nessuna connessione è aperta.
