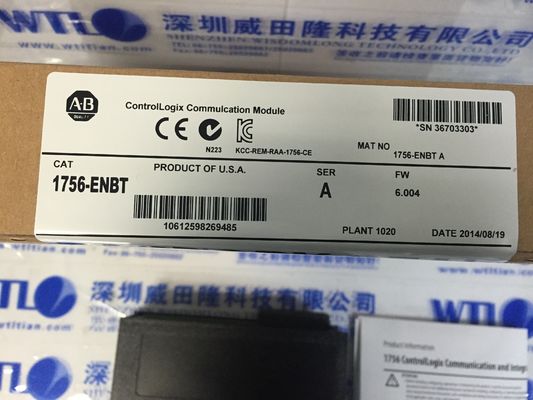

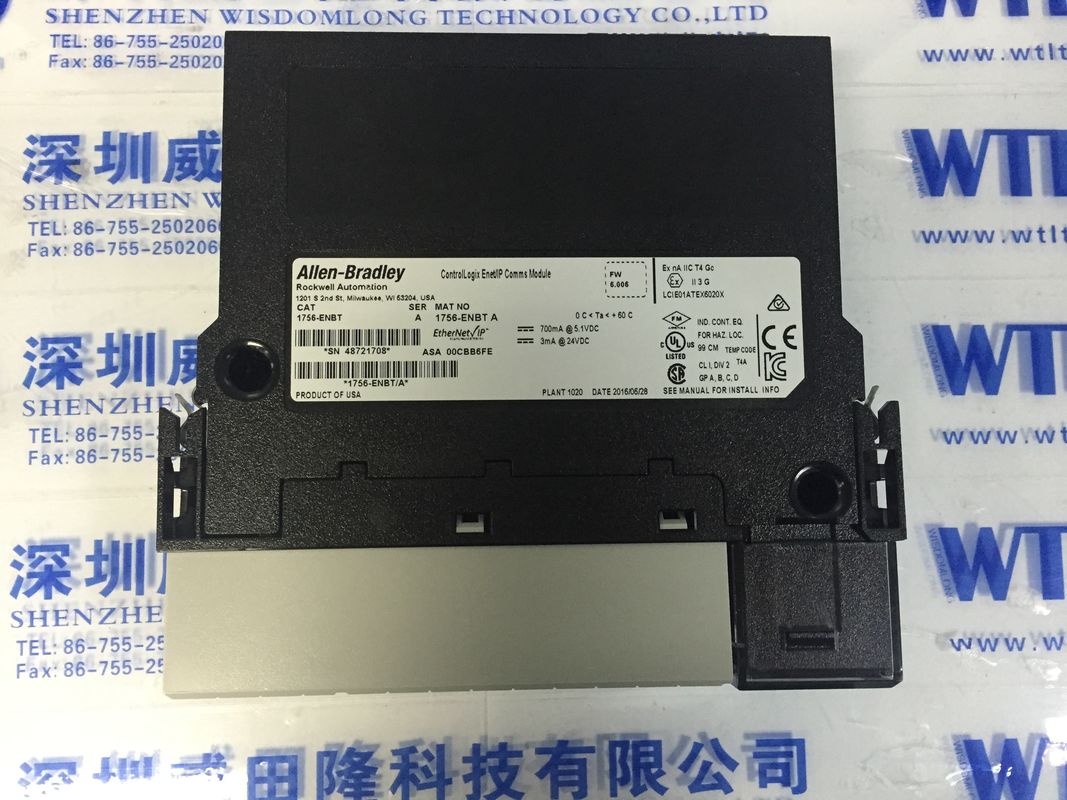

1756-ENBT Modulo bridge EtherNet/IP ControlLogix 128 CONNESSIONI LOGIX
Specifiche per ControlLogix EtherNet/IP Bridge 1756-ENBT
MODULO PONTE DI COMUNICAZIONE ETHERNET/IP
CONTROLLOGIX
10/100MBPS
24 V CC
3 mA
128 CONNESSIONI LOGIX
SOSTITUITO DA 1756-EN2T
ALTRI PRODOTTI SUPERIORI
| Motore Yasakawa, pilota SG- |
Motore Mitsubishi HC-,HA- |
| Moduli Westinghouse 1C-,5X- |
Emerson VE-,KJ- |
| Honeywell TC-,TK- |
Moduli GE CI - |
| Modulo ABB |
Modulo AB 1756-,1759- Tourch Screen 2711- |
| Mitsubishi Drive MR-, Motore HA-,HC |
Emerson MoudlesVE- ,KJ- |
| Motore Fanuc A0-, Drive |
Trasmettitore Yokogawa EJA- |
| Trasmettitore Rosemount 3051- |
Modulo Schneider 140- |
| Motore Panasonic, unità MH- |
Modulo Siemens 6ES-, Touch Screen 6AV- |
Configurazione della rete EtherNet/IP
Moduli di comunicazione EtherNet/IP
1756-ENBT, 1756-EN2F, 1756-EN2T, 1756-EN2TP, 1756-EN2TPK, 1756-EN2TPXT, 1756-EN2TR, 1756-EN2TRXT,
1756-EN2TSC, 1756-EN2TXT, 1756-EN3TR, 1756-EWEB, 1768-ENBT
Controllori CompactLogix 5370
Adattatori Ethernet/IP
1734-AENT, 1734-AENTR, 1769-AENTR, 1794-AENT, 20-COMM-E, 22-COMM-E, 20-750-ENETR
Switch incorporati
1783-ETAP, 1783-ETAP1F, 1783-ETAP2
Può verificarsi un errore di comunicazione del backplane e attivare una complessa sequenza di eventi che può provocare un errore grave irreversibile in un controllore 1756-L6X o 1756-L55 o causare l'asserzione di altri moduli di comunicazione.Questa anomalia può essere attivata utilizzando un modulo 1756-ENBT con traffico di messaggi non connesso in un sistema che non include uno o più dei seguenti moduli nello stesso chassis con il modulo 1756-ENBT: • 1756-EN2F • 1756-EN2T • 1756-EN2TR • 1756-EN3TR • 1756-EN2TXT • 1756-CN2/B • 1756-CN2R/B • 1756-CN2RXT • 1756-DNB/C • 1756-DNB/D • 1756-L7X • 1756-RM
Man mano che vengono rilasciate nuove revisioni del firmware del modulo 1756-ENBT, le versioni precedenti del software RSLogix 5000 potrebbero non avere quelle
le versioni più recenti del firmware del modulo 1756-ENBT sono disponibili nell'elenco di selezione dei dispositivi Logix 5000.Per utilizzare una versione firmware più recente del
Modulo 1756-ENBT con una versione precedente del software RSLogix 5000, aggiungere una versione precedente del firmware 1756-ENBT al progetto
e selezionare la codifica compatibile come opzione di codifica.Ad esempio, se si utilizza la versione 16.00.00 del software RSLogix 5000, selezionando 4.005
la revisione del firmware con codifica compatibile consentirà il funzionamento di un modulo 1756-ENBT versione 6.006.
Per il controllo I/O, utilizzare il software RSLogix 5000 versione 8.02.00 o successiva.Tuttavia, il modulo 1756-ENBT funziona con 1756-ENET/B
selezione nella versione 7.00.00 se viene utilizzata l'opzione di codifica compatibile.
– Per le applicazioni Gateway, non ci sono problemi di compatibilità software
con il software RSLogix 5000.
• Software RSLinxClassic, versione 2.30.01 o successiva
