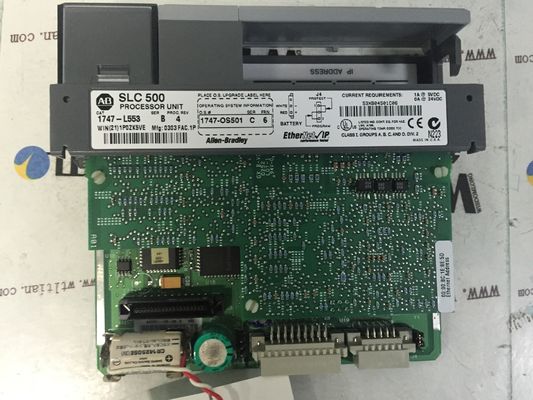

Modulo 1747-L553 dell'unità dell'unità centrale di elaborazione dell'unità di elaborazione di AB SLC 5/05

AB SLC 5/05 Processore Modulo centrale di elaborazione 1747-L553

Specificativi per il modulo dell'unità di elaborazione 1747-L553
Produttore Rockwell Automation
Marchio AB
Numero di parte/catalogo n. 1747-L553
Serie SLC 500
Input 4096
Tipo di modulo SLC 5/05 Processore
Prodotti 4096
I/O analogici 480
Memoria: fino a 64 KB, RAM a batteria
Tempo di scansione del programma 0,9 ms/K
Memoria dell'utente 64.000 parole
Scaffale 3
Modulo del telaio 30
Tempo di scansione I/O 0,225 millisecondi
Comunicazione Ethernet, RS-232
Temperatura ambiente da 0 a 60 gradi Celsius
Memoria di backup 1747-M13
Memoria di riserva della batteria: sì; 1747-BA
UPC 10662072745592
UPC 10662072745622
UNSPSC 32151705

Altri prodotti superiori

Per quanto riguarda il modulo dell'unità di elaborazione 1747-L553

Il 1747-L553 è un processore SLC 5/05 appartenente alla piattaforma SLC 500 Programmable Logic Controller (PLC).Questo controller ha la memoria più alta tra la categoria SLC 5/05 che è 64 KB di memoriaÈ dotato di un connettore RS32 Sub-D 9-Pin per stabilire una comunicazione peer-to-peer con l'interfaccia macchina umana (HMI) installata localmente o una workstation di programmazione.Ha anche un Ethernet integrato che è idealmente utilizzato per la comunicazione su lunga distanza, di un minimo di 100 metri a una velocità di trasmissione di 10/100 Mbps.Queste due (2) porte possono anche essere utilizzate simultaneamente senza influenzare la capacità di esecuzione logica del processore..

Questo controllore è ideale per applicazioni su scala media o ampia, with control requirements ranging from manual to automatic control of Discrete or analog loops as well as implementing complex control techniques with the utilization of a wide number of embedded instructions. Può essere utilizzato nell'automazione di fabbrica, nell'automazione di processo anche nei requisiti di controllo del movimento e della posizione.

È anche in grado di inviare messaggi ad altre piattaforme AB PLC come PLC 5, CompactLogix e ControlLogix tramite un protocollo di comunicazione specificato.questo processore può essere installato con adattatori di comunicazione quali Remote I/O (RIO), Data Highway Plus (DH+), DeviceNet e DH485.

Può essere installato su qualsiasi telaio SLC 500.

Contiene un set di istruzioni avanzate basato su un processore PLC-5.Il processore 1747-L553 ha una memoria utente totale di 64K parole con 60K parole per i dati / programma e 4K parole solo per i dati. Ha fino a 4096 ingressi, 4096 uscite e 480 I / O analoghi locali. Ha un tempo di scansione del programma per parola chiave di 0,9 ms e tempo di scansione I / O di 0,225 millisecondi.Il 1747-L553 ha una corrente di backplane di 1 Amp a 5 Volt DC e 0 Amp a 24 Volt DCHa un massimo di 3 chassis di I/O locali con un massimo di 30 slot di I/O di modulo nel chassis di I/O locale.

Per la comunicazione, utilizza le porte Ethernet e RS-232 che possono essere configurate per la connessione al convertitore 1761-NET-AIC.Con questo processore, il modulo Remote I/O Scanner e il modulo DeviceNet Scanner possono essere installati in aggiunta per configurare I/O tramite collegamento universale a distanza o rete DeviceNet.Il processore 1747-L553 fornisce un tempo di esecuzione di istruzioni bit più breve di 0.37 millisecondi e porta Ethernet 10/100 Mbps. La sua porta di comunicazione DH+ è 3 volte più veloce della porta DH-485.aggiornamenti della memoria flash, matematica a virgola mobile, e un orologio in tempo reale, interruttore e calendario.Il 1747-L553 è destinato all'uso in ambienti industriali puliti e asciutti con una temperatura di funzionamento da 0 a 60 gradi Celsius e uno shock di funzionamento di 30G.
