MANICA DIGITALE del modulo PRODOTTO 32 di AB 1756-OB32 CONTROLLOGIX

AB 1756-OB32 CONTROLLOGIX Modulo USCITA DIGITALE 32 CANALI

Specifiche per CONTROLLOGIX DIGITAL OUTPUT Module 1756-OB32

• 1756OB32
• MODULO I/O
• CONTROLLOGIX
• OUTPUT DIGITALE
• 32 CANALI
• 12/24 VOLT CC
• FONTE CORRENTE

ALTRI PRODOTTI SUPERIORI

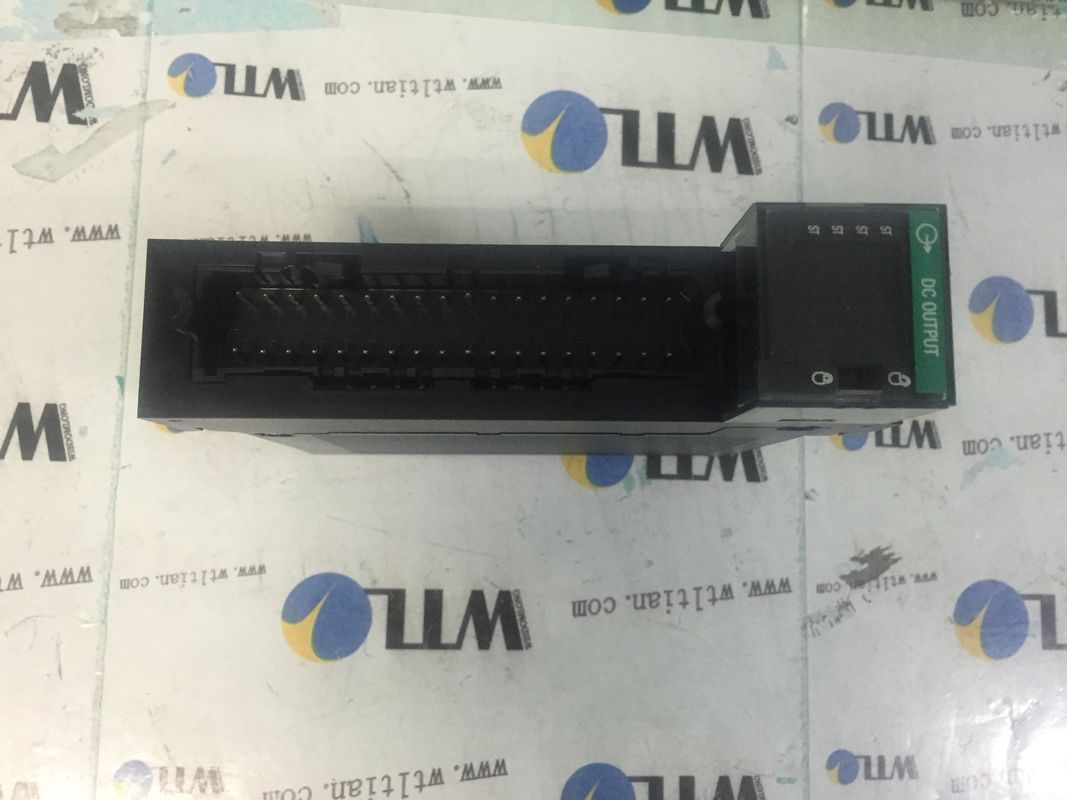

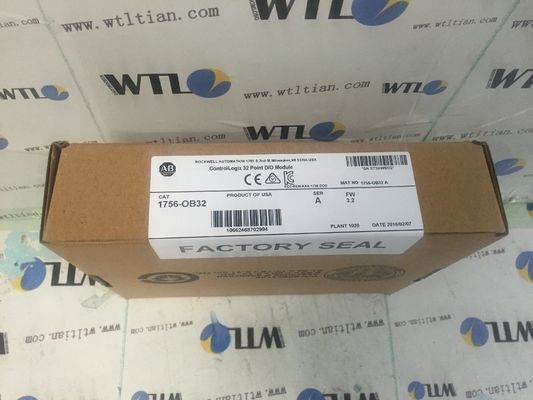

Informazioni sul modulo CONTROLLOGIX USCITA DIGITALE 1756-OB32

Il 1756-OB32 di AB è un modulo di uscita ControlLogix dotato di 32 uscite disponibili.Il 1756-OB32 dispone anche di 16 punti per gruppo ed è anche un modulo con fusibile IFM.Essendo un'unità con fusibile IFM, il 1756-OB32 può essere utilizzato per proteggere le uscite utilizzando un fusibile consigliato che è classificato per il modulo.Il fusibile consigliato per il 1756-OB32 è 5X20 millimetri 800 mA ed è fornito dal numero di parte LittelFuse SP001.1003, oppure può essere accoppiato bene con il fusibile Schurter numero di parte 216.800.Il 1756-OB32 viene fornito con alloggiamento del blocco rimovibile.L'alloggiamento del blocco rimovibile è comunemente indicato come RTB ed è necessario per questa unità.Gli unici RTB compatibili per il 1756-OB32 includono il morsetto a gabbia 1756-TBCH e il 1756-OB32 utilizza anche il morsetto a molla 1756-TBS6H.

Il modulo 1756-OB32 supporta vari formati di comunicazione utili per i dati di uscita schedulati, l'ottimizzazione del rack, l'ottimizzazione del rack di solo ascolto e i dati di uscita di solo ascolto.Gli utenti possono anche configurare il modulo 1756-OB32 nella modalità di errore per punto e negli stati in modalità di programmazione.Per il 1756-OB32, sono disponibili varie opzioni che includono il mantenimento dell'ultimo stato e anche gli stati di attivazione o disattivazione.Per impostazione predefinita, il modulo 1756-OB32 è disattivato.Il modulo 1756-OB32 funziona su un'uscita CC con 32 uscite.Trattandosi di un modulo di uscita CC, la tensione operativa del 1756-OB32 varia da 10 a 31,2 V CC.Viene fornito con un punto di valutazione della corrente di uscita massima di 0,5 Amp a 50 gradi Celsius e ha anche 0,35 Amp a 60 gradi Celsius.Il modulo di corrente di uscita massima per il modulo 1756-OB32 è di 16 Amp a 50 gradi Celsius e 10 Amp a 60 gradi Celsius.Funziona con una dissipazione di potenza massima di 4,8 Watt a 60 gradi Celsius, mentre la tensione di isolamento per il 1756-OB32 è di 50 Volt di tensione continua.La corrente del backplane per il 1756-OB32 a 5 A è di 300 mA e viene fornito anche con una corrente del backplane di 2 mA a 24 Volt.
