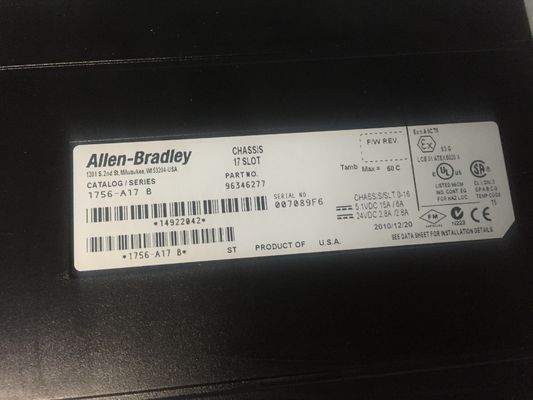

AB 2,8 A/2.8 un modulo 1756-A17 del telaio di serie di ControlLogix

AB 2,8 A/2.8 un modulo 1756-A17 del telaio di serie di ControlLogix

Specifiche per il modulo 1756-A17 del telaio di serie di ControlLogix

• Produttore Rockwell Automation
  Marca AB
  Temperatura di funzionamento, serie del °C +60 (- °F) 13… +140 di C -25…
  Temperatura di funzionamento, serie B 0°C a +60°C (+32°F a +140°F)
  No. di montaggio delle linguette dieci (10)
  Orizzontale di orientamento
  Corrente @ 24VDC 2,8 A/2.8 A della superficie posteriore
  Corrente @ 5.1VDC 15 A/6 A della superficie posteriore
  Corrente @ 3.3VDC 4A/4 A della superficie posteriore
  Corrente @ 1.2VDC 1,5 A della superficie posteriore
  No. delle scanalature diciassette (17) scanalature
  Temperatura di stoccaggio -40°C a +85°C (- 40°F a +185°F)
  Umidità relativa 5 - 95% (senza condensazione)
  No. 1756-A17 catalogo/del numero del pezzo
  Serie ControlLogix
  Tipo telaio del modulo
  Montaggio del supporto del pannello
  La terra funzionale della terra di dimensione del cavo - un filo di rame solido o incagliato di 8,3 mm2 (AWG 8) ha valutato 90 a °C (°F) 194 o maggior terra protettiva della terra - un filo di rame solido o incagliato di 2,1 mm2 (AWG 14) ha valutato a °C 90 (°F) 194 o maggior
  Scanalature 17
  Dissipazione di potere 6 watt (massimi)
  Dimensioni 30 x 36 x 8 pollici
  Libbre del peso 4,8 (2,2 chilogrammi)
  La recinzione si apre
  Corrente della superficie posteriore (5 volt di CC) 10 amp
  Corrente della superficie posteriore (24 volt di CC) 2,8 amp
  UPC 10612598129291

ALTRI PRODOTTI SUPERIORI

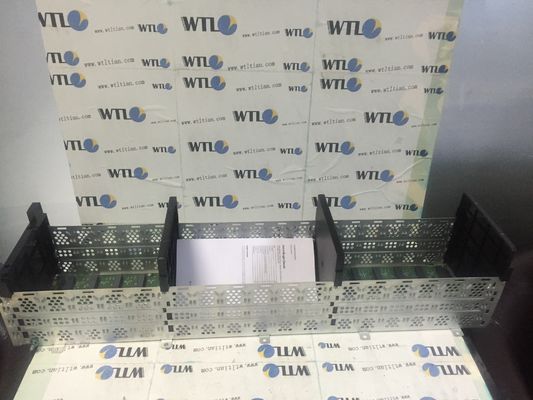

Circa il modulo 1756-A17 del telaio di serie di ControlLogix

Il AB 1756-A17 è una componente di ControlLogix. Ciò è i 17 telai della scanalatura che è usato per montare i moduli di ControlLogix compreso le unità di elaborazione, moduli dell'ingresso/uscita, moduli di specialità e per comprendere i moduli del partner.

Il 1756-A17 fornisce l'alloggio del modulo compreso il collegamento necessario della superficie posteriore per permettere il collegamento del modulo e la distribuzione interni di potere del bus tramite i circuiti elettronici incastonati ed ha fornito le scanalature di montaggio al telaio. Ha un consumo di energia di 1,5 A @ 1.2VDC; 4A/4A @ 3,3 VCC; 15 A/6 A @ 15 A/6 A e 2,8 A/2.8 A @ 24VDC.

Il 1756-A17 sostiene il montaggio orizzontale soltanto e richiede una dimensione di gabinetto minima o uno spazio disponibile di 76,2 x di 91,4 x di 20,3 il cm (30 x 36 x 8 dentro.). Le 10 linguette di montaggio fornite permettono il montaggio di pannello diretto al sottogruppo di recinzione per installazione conveniente e veloce. Questo telaio pesa 2,20 chilogrammi (4,8 libbre).

Quando i telai del montaggio 1756-A17 con i telai vicini di ControlLogix, ingombri specifici sono 10,2 il cm (4,0 dentro.) più la larghezza dell'alimentazione elettrica (parte di sinistra), 7,7 cm (3,0 dentro.) più la larghezza dell'alimentazione elettrica (destra), 15,3 cm (6,0 dentro.) Spazio superiore e spazio inferiore di 5,1 cm (2,0 dentro.).

I 1756-A17 sono disponibili in 3 revisioni del telaio, specificamente, serie A, B e C. Series C specificamente offre le linee guida migliori della scanalatura, la ventilazione, le linguette più dure del montaggio, fori extra per il montaggio le linguette e della vite a terra supplementare per il termine alla messa a terra del pannello.

Il telaio standard 1756-A17 comprende le capacità di timbratura inerenti per le applicazioni di SOE. La superficie posteriore del telaio distribuisce il potere a ciascuno dei moduli all'interno del telaio fornendo un percorso di comunicazione ad alta velocità fra i moduli. Richiede i collegamenti IFM o un RTB del bollettino 1492 di collegare tutti i collegamenti lati campo. Il telaio standard 1756-A17 fornisce la manutenzione facile la caratteristica di RIUP. Per impedire gli errori della sostituzione, inoltre offre la chiusura elettronica. Nel caso di tutto il guasto del lato del campo o del sistema, la sua caratteristica diagnostica completa contribuisce ad identificare l'errore. È compatta, redditizia e facilmente compatibile con gli oggetti quale l'operatore di PanelView.
