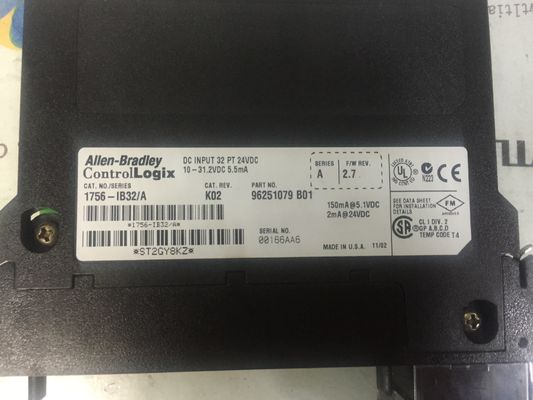

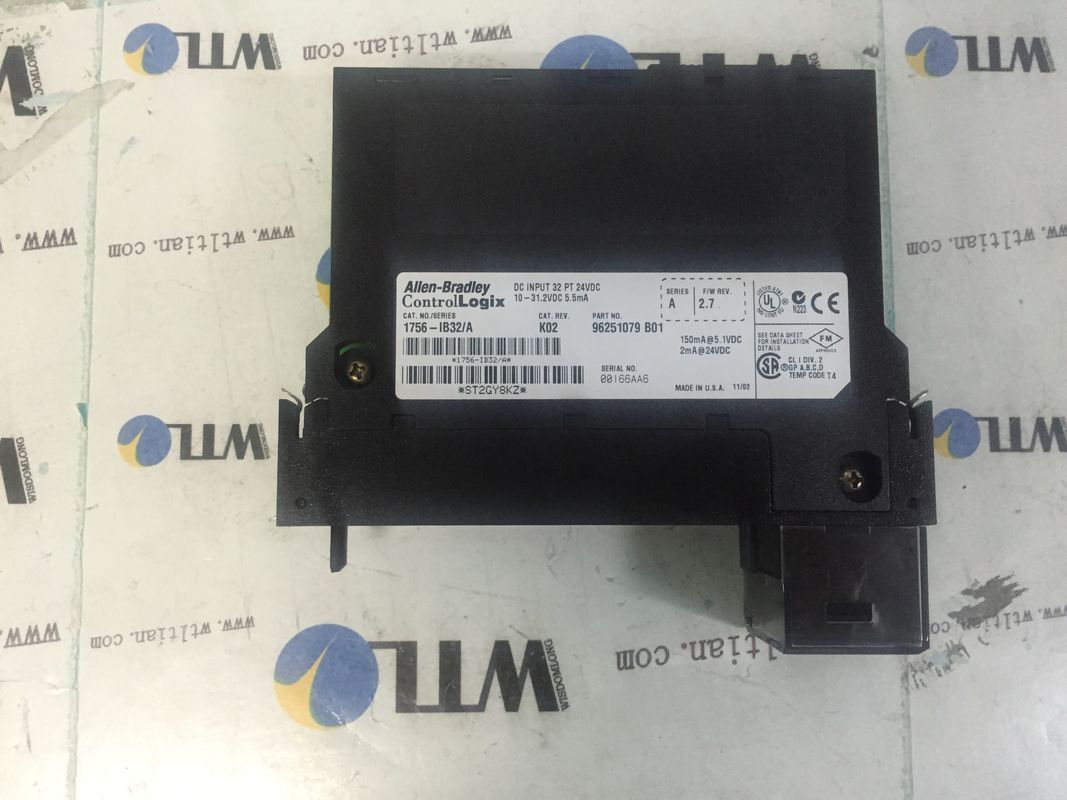

Modulo I/O digitale AB ControlLogix Ingressi 32 1756-IB32

Modulo I/O digitale AB ControlLogix Ingressi 32 1756-IB32

Specifiche per modulo I/O digitale Ingressi 32 1756-IB32

Produttore Rockwell Automation
Marchio AB
Numero parte/N. catalogo 1756-IB32
Serie ControlLogix
Ingressi 32
Tipo di modulo Modulo di ingresso CC digitale
N. di ingressi Trentadue (32) ingressi
Tensione di ingresso 12-24 Volt DC Sink
Intervallo di tensione operativa 10-31,2 Volt CC
Modulo Keying elettronico
Input Delay Time 2 millisecondi più il tempo di filtro selezionato
Corrente operativa massima 5,5 milliampere
Corrente operativa minima 2 milliampere a 10 Volt CC
Corrente di ingresso massima, stato spento 1,5 milliampere
Tempo di ritardo ingresso, da OFF a ON Ritardo hardware: 380 µs max + tempo filtro
Tempo di ritardo ingresso, da ON a OFF Ritardo hardware: 420 µs max + tempo filtro
Corrente backplane a 5 Volt 120 milliampere
Dissipazione di potenza (max) 6,2 W a 60 °C (140 °F)
Corrente backplane a 24 Volt 2 milliampere
Corrente backplane a 5,1 Volt 100 milliampere
Dissipazione termica 21,1 BTU/ora a 60 °C (140 °F)
UPC 10612598171306
Morsettiere rimovibili 1756-TBCH 1756-TBSH

ALTRI PRODOTTI SUPERIORI

Informazioni sul modulo I/O digitale Ingressi 32 1756-IB32

L'AB 1756-IB32 è un modulo I/O digitale ControlLogix.Parte del sistema ControlLogix, questo modulo di ingresso dispone di 32 ingressi disponibili in 2 gruppi, con 16 punti in ogni gruppo.È montato su uno chassis ControlLogix utilizzando l'alloggiamento della morsettiera rimovibile richiesto, o RTB, come AB 1756-TBCH o 1756-TBS6H.Questo modulo occupa un singolo slot dello chassis ControlLogix e viene fornito con un tipo di custodia aperta.Il modulo 1756-IB32 ha un intervallo di tensione operativa da 10 a 31,2 V CC e una tensione di ingresso nominale di 24 V CC.Ha una categoria di tensione di 12/24 Volt DC sink, un assorbimento di corrente di 120 mA a 5,1 Volt e 2 mA a 24 Volt e una potenza nominale totale del backplane di 0,66 W. La massima dissipazione di potenza è di 6,2 W a 60 gradi Celsius , mentre la dissipazione termica è di 21,1 BTU/ora, sempre a 60 gradi Celsius.

Il modulo I/O digitale AB 1756-IB32 ControlLogix ha anche una corrente nominale massima di spunto di 250 mA, che decade a meno del 37% in 22 millisecondi senza attivazione.In uno stato spento, la sua corrente massima è di 2,27 mA e la sua tensione massima è di 5 Volt.Il tempo di ritardo di ingresso per i processi off-to-on e on-to-off è diverso.Per il processo off-to-on, è previsto un ritardo hardware fino a 380 microsecondi più un tempo di filtro configurabile dall'utente di 0, 1 o 2 millisecondi.Il tempo di ritardo da on a off include il tempo di ritardo hardware fino a 420 microsecondi più il tempo di filtro configurabile dall'utente di 0, 1, 2, 9 o 18 millisecondi.

L'AB 1756-IB32 è un modulo di ingresso discreto ad alta densità che appartiene alla famiglia di prodotti ControlLogix dei controllori di automazione programmabili (PAC).Questo modulo dispone di trentadue (32) canali di ingresso, raggruppati in due (2) con sedici (16) canali per gruppo.

Può essere installato su un rack I/O locale o su uno chassis I/O distribuito o in un sistema DCS (Distributed Control Systems) autonomo come Plant PAx di AB.Una volta che questo modulo viene inserito attraverso la configurazione hardware, i parametri del modulo sono accessibili come le proprietà generali del modulo con parametri importanti di codifica compatibile e assegnazione degli slot.Questo modulo ha anche un RPI (Request Packet Interval), un'inibizione del modulo, una reazione a un errore di comunicazione e una connessione pianificata su ControlNet configurabili.Ogni canale di questo modulo dispone di impostazioni di filtro configurabili per consentire la regolazione fine del tempo di reazione del modulo ai segnali.Questa regolazione è utile nelle applicazioni in cui i segnali discreti sono irregolari ed esposti al rumore.Questa funzione aiuta a prevenire letture false positive negative.

Questo modulo è inoltre dotato della capacità di autodiagnosi tramite le informazioni del modulo in cui è possibile monitorare lo stato diagnostico del modulo, ad esempio errori minori e gravi.Può anche rilevare lo stato del backplane ControlLogix a cui è collegato il modulo.

Questo modulo viene fornito con una morsettiera rimovibile (RTB).Questa morsettiera rimovibile consente la sostituzione modulare di un modulo difettoso e semplifica il cablaggio dei segnali.Le RTB compatibili per questo modulo sono 1756-TBCH 1756-TBS6H o una RTB a 36 terminali.
