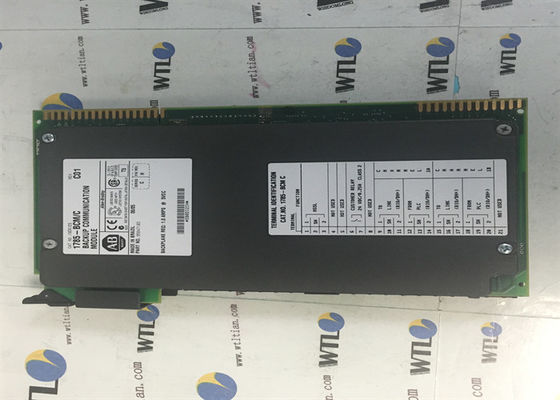

AB/Rockwell Automation 1785-BCM Controllore logico programmabile dello SpA di ControlLogix

Controllore logico programmabile dello SpA Rockwell Automation/di AB 1785-BCM ControlLogix

Descrizione:

Il AB 1785-BCM è un modulo di comunicazioni di sostegno (BCM) che è utilizzato per fornire il cambiamento ad alta velocità del percorso di comunicazione facendo uso protocollo dell'ingresso/uscita di più (DH+) e della ripresa esterna del circuito integrato (RIO). È usato per la configurazione ridondante dell'unità di elaborazione PLC5 e compatibile per uso con le unità di elaborazione PLC5 quale unità di elaborazione di PLC-5/15 le serie B, -5/20, -5/25, -5/30, -5/40 e -5/60.

Caratteristiche tecniche per 1785-BCM
Produttore Rockwell Automation
Tipo modulo del modulo di comunicazioni di sostegno
UL di certificazione – attrezzatura industriale di controllo, E65584 CSA – classe 1, divisione 2, LR69960C
Temperatura operativa 0 gradi. Celsius a 60 gradi. Celsius (32 gradi. Fahrenheit a 140 gradi Fahrenheit)
HSSL comunica con 1,2 Megabaud
CC 24V del relè .25A del cliente @ (resistente)
Posizioni di chiusura fra 8 e 10 fra 34 e 36
Telai 1771 dell'ingresso/uscita di posizione del modulo (locali)
Serie compatibile B, -5/20, -5/25, -5/30, -5/40 e -5/60 delle unità di elaborazione PLC-5/15
Marca AB
No. 1785-BCM catalogo/del numero del pezzo
Interfaccia ad alta velocità 1 del collegamento in serie
DH+/RIO Interface 2
Cablaggio del braccio 1771-WG
PCI 2,3 del locale di Communcations del bus compiacente
Diagnosi/stato del LED 1 per Manica
Max Modules Per System 4
Peso 0,3 libbre (0,1 chilogrammi)
Cappotto conforme ricoprente
Potere esterno richiesto nessuno
Ritardo tipico del segnale di CA (fuori) 29 (+/- 8) spettrografia di massa
Ritardo tipico del segnale di CC (fuori) 30 (+/- 7) spettrografia di massa
Dimensioni 4,5 x 12,4 x 6,3 in (115 x 317 x 160 millimetri)
UPC 10612598

ALTRI PRODOTTI SUPERIORI

Circa 1756-L55M12

Il AB 1785-BCM è un modulo di comunicazione dell'eredità che è utilizzato con la piattaforma del regolatore PLC5. Questo modulo è un telaio della unico scanalatura che è usato per fornire la ridondanza di comunicazione e la capacità di cambiamento da un'unità di elaborazione primaria dello SpA alla a supporto-dall'unità di elaborazione PLC5. Questo modulo può fornire il più ad alta velocità del circuito integrato (DH+) ed il backup di comunicazione dell'ingresso/uscita della ripresa esterna (RIO) via il collegamento in serie ad alta velocità (HSSL) con il cambiamento si accelera a 1,2 Megabaud.

Il 1785-BCM inoltre caratterizza un amplificatore interno che ammonta fino alle parole 4K e capace di inizio del cambiamento negli eventi differenti quale interruzione di corrente, errore dell'unità di elaborazione compreso l'errore del modulo del partner 1785-BCM. Ulteriormente, il cambiamento può anche accadere durante il cambiamento manuale dal FUNZIONAMENTO al modo di programmazione, FUNZIONAMENTO A DISTANZA alla transizione A DISTANZA di PROGRAMMA ed il modo FUNZIONATO ed A DISTANZA di rem di PROVA è cambiato.

Il 1785-BCM è compatibile per uso con varie unità di elaborazione PLC5 quale unità di elaborazione di PLC-5/15 le serie B, -5/20, -5/25, -5/30, -5/40 e -5/60. È installato ad un telaio 1771 dell'ingresso/uscita con le posizioni di chiusura fra 8 e 10 o fra 34 e 36. Richiede l'uso di un braccio fissante con il numero di catalogo 1771-WG per il termine veloce dei cavi di comunicazione al 1785-BCM.

Quando facendo uso del BCM, i moduli di uscita e dell'input non sono permessi per essere installati nello stesso telaio in cui l'unità di elaborazione ed il BCM è installata. I moduli dell'ingresso/uscita devono essere installati a distanza, fungendo da stazioni distribuite dell'ingresso/uscita
