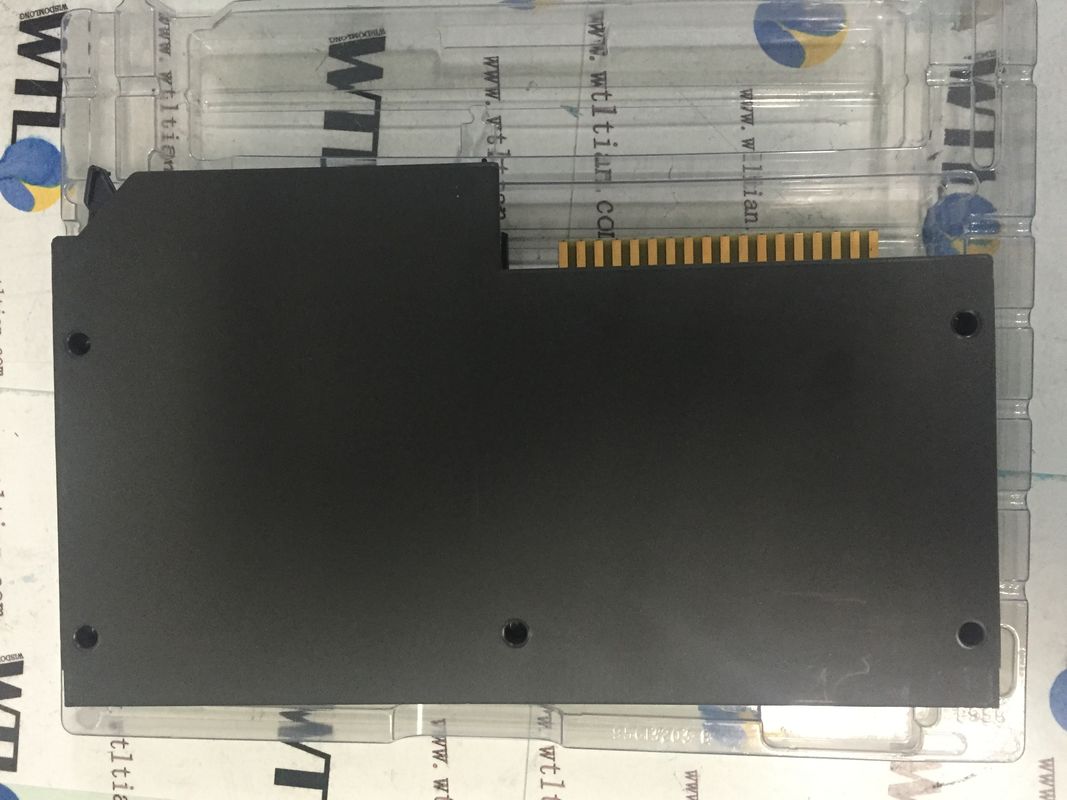

Modulo dello SpA 5 Rockwell Automation/di AB 1771-IXE CONTROLLOGIX entrata analogico

Modulo dello SpA 5 Rockwell Automation/di AB 1771-IXE CONTROLLOGIX entrata analogico

Descrizione per 1771-IXE:

Il modulo 1771-IXE è disponibile da AB/Rockwell Automation. È un tipo isolato di modulo di entrata analogica dallo SpA Rockwell Automation/di AB 5 serie dei regolatori e delle componenti del regolatore. Il 1771-IXE ha isolato il modulo di entrata analogica può essere usato con tutto SpA telaio del bollettino 1771 di 5 serie. Spedisce con un braccio dei collegamenti di AB 1771-WI che deve essere collegato per all'operazione. Il 1771-IXE ha isolato il modulo di entrata analogica è sia un modulo di input della termocoppia che un modulo di input di millivolt.

Caratteristiche tecniche per 1771-IXE
Produttore Rockwell Automation
Marca AB
SpA 5 di serie
No. 1771-IXE catalogo/del numero del pezzo
Tipo modulo del modulo della termocoppia/input di Milivolt
No. degli input 8, di tutto stesso tipo o di 4 ciascuno di 2 tipi differenti
Canale milliseconds/8 dell'aggiornamento 50 di Manica; 15 bit + segno
La termocoppia ha introdotto il tipo tipo E, J, K, T, R e S
Tipo E, J, K, R, S, T della gamma di tensione +/- 99,99 sistemi MV
Tipo dell'input di resistenza +/- 100 sistemi MV
Gamma corrente N/A
Compensazione della giunzione fredda 0-60 gradi. Celsius
4-cifra BDC di formato di dati; file binario del complemento 2's; File binario brucciacchiato di grandezza
Corrente 750 Miliamperes della superficie posteriore
Risoluzione 1 grado. Celsius; 1 grado. Fahrehheit
Potere esterno richiesto nessuno
Compatibilità dell'unità di elaborazione qualsiasi unità di elaborazione di A-B che usando ingresso/uscita 1771 e trasferimento di blocchi
Modello Status Earlier Model
Automatico-calibratura di calibratura (contrappeso e guadagno)
Compatibilità del telaio qualsiasi telaio 1771 dell'ingresso/uscita
Spettrografia di massa tipica 45 di ritardo del segnale di CA (fuori) (+/- 15)
Spettrografia di massa tipica 50 di ritardo del segnale di CC (fuori)
Montando scaffale montabile
Numero del differenziale di galleggiamento dell'ingresso/uscita 8
UPC 10612598114280

ALTRI PRODOTTI SUPERIORI

Circa 1756-L55M12

Il AB 1771-IXE è un modulo dello SpA 5 entrata analogico. È una termocoppia/un modulo input di millivolt. Questo modulo utilizza il trasferimento di blocchi indicato e scrive (BTR) e le istruzioni (BTW) trasferire le parole di dati dell'input dalla sua memoria all'unità di elaborazione dello SpA. Il 1771-IXE richiede una unico scanalatura per installazione in un telaio 1771 dell'ingresso/uscita e non ha bisogno dell'alimentazione elettrica esterna. Il modulo 1771-IXE ha 8 ingressi differenziali di galleggiamento per le gamme dell'input di millivolt o della termocoppia che include i tipi E, le termocoppie di J, di K, di T, della R e di S e +/--100 millivolt. Qualsiasi 8 input sono permessi dello degli stesso tipo o 4 ciascuno di 2 tipi differenti. Il 1771-IXE comprende la compensazione della giunzione fredda con una gamma centigrado di 0 - 60 gradi e +/--0,5 accuratezza centigrado di grado. Ha una scala di temperatura selezionabile di Celsius o Fahrenheit con una risoluzione della temperatura di 1 grado Celsius o 1 grado Fahrenheit e una risoluzione di millivolt di µV 10.

Il AB 1771-IXE richiede un carico corrente della superficie posteriore di 750mA a 5V ed ha un tempo dell'aggiornamento del canale di 50 millisecondi per 8 canali. I suoi collegamenti sono collegati al braccio del filo per telefono da campo 1771-WI che elimina l'esigenza del distacco dei cavi quando sostituisce il modulo. Il 1771-IXE ha una dissipazione di potere massima di 4,25 watt e dissipazione termica massima di 14,5 BTU/hour. Le bande di chiusura devono essere messe fra i pin 20 - 22 ed i pin 24 - 26 che accettano soltanto questo modulo. Il modulo 1771-IXE ha alti ed allarmi a bassa temperatura che sono selezionabili dall'utente. Contiene un FUNZIONAMENTO verde e un indicatore rosso di FLT sul pannello frontale per stato dell'errore e di potere. Durante il ciclo iniziale, esegue l'autodiagnosi e riferisce il suo stato. Fornisce la rilevazione a circuito aperto nel caso la termocoppia si guasti. Il 1771-IXE calibra automaticamente il contrappeso ed il guadagno per ogni canale, eliminanti il bisogno dei potenziometri.

Il AB 1771-IXE è un modulo di entrata analogica con otto (8) canali di input di millivolt e della termocoppia. Questo modulo è compatibile per installazione con tutto il telaio PLC5. Questo modulo può essere configurato per la scala di Fahrenheit e di Celsius.

Questo modulo è un singolo modulo della scanalatura che direttamente installa alla scanalatura di 1771 telaio. Può essere installato a tutta la scanalatura aperta a condizione che l'alimentazione elettrica è graduata adeguatamente per fornire il potere della superficie posteriore al modulo. Questo tipo E, J, K, T, R e S della termocoppia di sostegno del modulo input di millivolt/della termocoppia mentre il valore di sostegno di millivolt è +/- 100mV. Questo modulo è fornito di una compensazione della giunzione fredda.

Questo modulo è compatibile per uso nelle gamme di misura quale -270 - 1000 gradi. Celsius, -210 - 1200 gradi. Celsius, -270 - 1380 gradi. Celsius, -50 - 1780 gradi. Celsius, -270 - 400 gradi. Celsius.

Questo modulo è specificamente compatibile per uso nelle applicazioni della temperatura poichè i sensori di termocoppia sono strumenti di misura della temperatura. Ulteriormente, la compatibilità dell'input della resistenza può essere usata per misurare lo spostamento dei dispositivi, tipicamente nelle applicazioni di automazione di fabbrica.

Questo modulo ha risoluzione della temperatura di 1 grado. Celsius o 1 grado. Fahrenheit. Inoltre è fornito degli allarmi di bassa temperatura e di un livello definito dall'utente che possono essere collegati all'interfaccia umana di Machin (HMI) o controllo di sorveglianza e sistemi dell'acquisizione dei dati (SCADA) per controllare. Questo modulo converte il segnale ricevuto di millivolt in file binario o in formato di DCB. Ha linearizzazione della termocoppia IPTS-68 della norma, NBS-MN-125.
