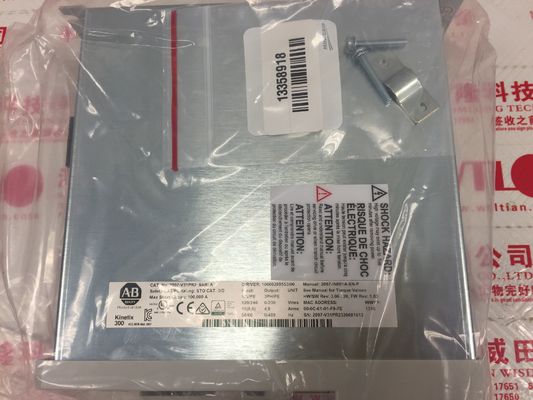

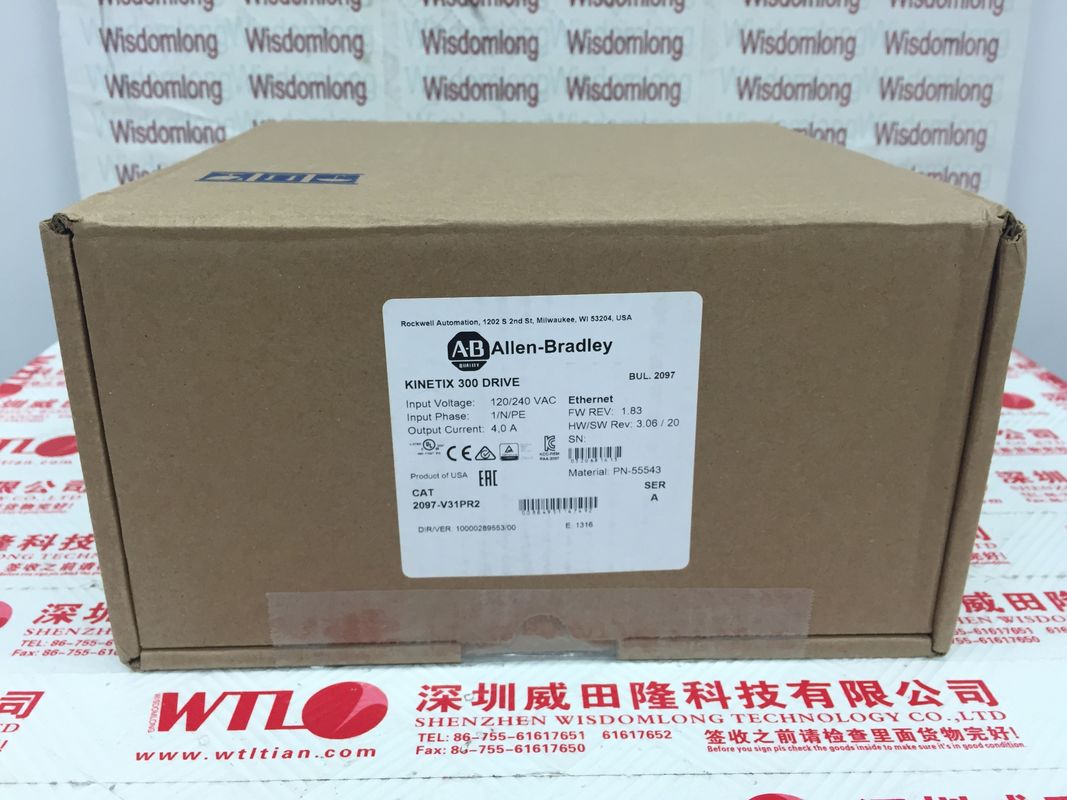

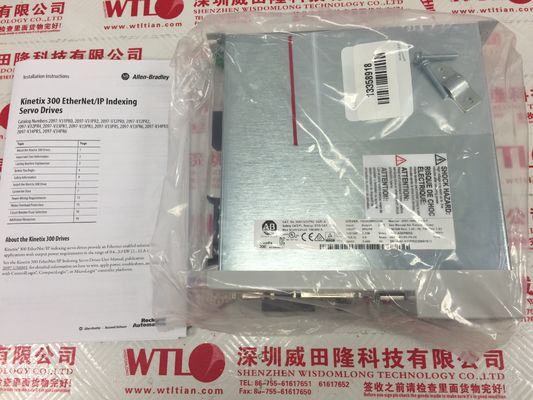

Ethernet I/P di 2097-V31PR2 Kinetix 300 che indicizza servo azionamento AB

2097-V31PR2 Kinetix 300 Ethernet I/P Indexing Servo Drive AB

Descrizione del servo-driver di indicizzazione I/P per il 2097-V31PR2 Kinetix 300 Ethernet

Il 2097-V31PR2 fa parte del servo drive di indicizzazione I/P Ethernet Kinetix 300 di AB. Questo drive ha una tensione di alimentazione di ingresso 120 / 240 VAC, 1-fase, 50-60 Hz con una corrente di uscita continua di 4.0 AmpereQuesta unità supporta la funzione di raddoppio della tensione (modalità di raddoppio di 120 VAC) e la funzione di sicurezza di spegnimento della coppia sicura (STO).Questa unità ha un (1) interfaccia di comunicazione Ethernet per l'implementazione di movimento su Ethernet I / P.

Specificativi tecnici per il servo drive di indicizzazione I/P 2097-V31PR2 Kinetix 300 Ethernet
Produttore Rockwell Automation
Marchio AB
Produttore: AB
Famiglia di prodotti: Kinetix 300
Descrizione del prodotto: Servo drive digitale
Numero di parte/numero di catalogo: 2097-V31PR2
Voltaggio di ingresso: 120 / 240 Vrms, 1-fase
Frequenza di ingresso: 50-60 Hz
Tensione di uscita: 0...240V rms, 3 fasi
Frequenza di uscita: 50-60 Hz
Corrente di uscita continua (rms): 4,0 Ampere
Corrente di uscita, continua (0-pk): 5,7 Ampere
Frequenza di uscita: 0-400 Hz
Voltaggio di ingresso 120/240 Volt (una fase)
Corrente massima di cortocircuito: 100.000 ampere
Peso 1,5 kg
Dimensioni 9,37 x 7,29 x 2,70 pollici (238 x 185 x 69,0 mm)
Temperatura di funzionamento 32-104 F (0-40 C)
Filtro integrato per linee CA n.
Modalità raddoppiatore da 120 volt Sì
Disattivazione della coppia sicura Sì
Valore della coppia 4,5 lb*in (0,5 N*m)
Dissipazione di potenza 39 Watt
Corrente di uscita continua (0-picco) 5,7 Ampere
Voltaggio di azionamento 120 volt (una fase, raddoppiatore di tensione);120/240 volt (una fase)
Numero di parte/catalogo n. 2097-V31PR2
Potenza di uscita: 0,80 kW
Supertensione del bus: 430 VDC
Filtro di linea CA: Nessun filtro

Altri prodotti superiori

Circa 2097-V31PR2 Kinetix 300 Ethernet Servo Drive di indicizzazione I/P

Il 2097-V31PR2 è un servo drive Kinetix 300 Ethernet I/P Indexing di AB. Questo drive viene utilizzato per interfacciarsi con i servomotori per implementare il controllo del movimento lineare e rotativo.Supporta l'implementazione del movimento su Ethernet I/P ed è in grado di indicizzare le funzioniQuesta unità ha una tensione di alimentazione di ingresso di 120/240 VAC, 1-fase, 50-60 Hz con una corrente di uscita continua di 5,7 Ampere.Il 2097-V31PR2 è dotato di dodici (12) ingressi che sono configurabili per accettare segnali esterni da interruttori di limite di percorrenzaI parametri di input configurabili includono l'interruzione e l'avvio dell'homing, l'interruzione e l'avvio dell'indice, il ripristino dei guasti, il sensore di casa e la selezione dell'indice. ,

,Questi ingressi sono disposti in tre (3) gruppi con quattro (4) ingressi per gruppo. Ogni gruppo è dotato di un comune dedicato come ACOM, BCOM e CCOM.il 2097-V31PR2 può essere integrato con i controller CompactLogix e ControlLogix che supportano tali funzioniL'interfaccia Ethernet dell'unità supporta una velocità di trasmissione di 10/100 Mbps a una distanza massima di 100 m per segmento Ethernet I/P.Il 2097-V31PR2 supporta anche la funzionalità STO (Safe-Torque Off) cablata che è certificata per l'uso in applicazioni di sicurezza fino e compreso il livello di prestazione d (PLd) della categoria di sicurezza 3 di ISO 13849-1.La funzione STO è abilitata tramite il connettore STO (Safe-Torque Off) montato sul pannello anteriore dell'unità.

2097-V31PR2 Kinetix 300 Ethernet/IP Indexing Servo Drive è un servomotore monofase e conveniente di AB con funzionalità EtherNet, utilizzato per il controllo di servomotori industriali.Ha un intervallo di tensione di ingresso selezionabile da 70 a 132V e da 80 a 264V (singola fase) con tensione nominale a 120V (modalità Dobbler) e 240V a una frequenza di ingresso da 48 a 62Hz. Il 2097-V31PR2 ha anche una corrente di ingresso selezionabile di 15A (nom) a 120V e 8,6A a 240Vm con un'ondata di 1,15A e 1,1A a 120V e 240V. Ha una tensione di controllo di backup da 20 a 26V DC,con corrente di riserva di 500 mA, e una tensione massima di 30A, ed è costruito senza un filtro di linea CA. Ha una corrente di uscita di 2A, che raggiunge il picco a 6A, e ha una potenza di uscita di 0,4KW a 240V CA.Il 2097-V31PR2 è costruito con uno shunt interno, con 390-375V DC shunt ON/OFF voltage e offre una protezione contro sovratensioni di 430V DC con limite di cortocircuito simmetrico di 100.000 ARMS.un modulo di memoria, un programmatore di moduli di memoria, e una resistenza di shunt esterna passiva da 40 Ohm e 3.8KW.

L'unità è fusa con il fusibile KTK-R-20 Bussman da 120 V CA, 20 A, e offre protezione da cortocircuito utilizzando l'interruttore da 120 V CA (1492-SP1D200),e l'interruttore di corrente alternata a 120 V (140M-F8E-C20)Utilizza anche il contattore a corrente alternata da 120 e 240 V e richiede un trasformatore esterno a corrente alternata da 750 V e 460 V con potenza di uscita da 20 a 240 V.Il 2097-V31PR2 ha un intervallo di temperatura operativa da 0 a 40 ° C (32 a 104 °. F) a un'umidità relativa non condensante compresa tra il 5 e il 95% e ha un'altezza massima di installazione di 1500 m (4921 piedi) senza de-rating..0 mm (9,3 in x 7,29 in x 2,68 in).
