IL MODULO PRODOTTO DI CA INPUT/RELAY DI GE IC693MAR590 HA MESCOLATO L'INGRESSO/USCITA CHE 120 VCA HANNO INTRODOTTO 8 PUNTI IL RELÈ HA PRODOTTO 8 PUNTI

IL MODULO PRODOTTO DI CA INPUT/RELAY DI GE IC693MAR590 HA MESCOLATO L'INGRESSO/USCITA CHE 120 VCA HANNO INTRODOTTO 8 PUNTI IL RELÈ HA PRODOTTO 8 PUNTI

Informazioni di prodotto GE IC693MAR590:

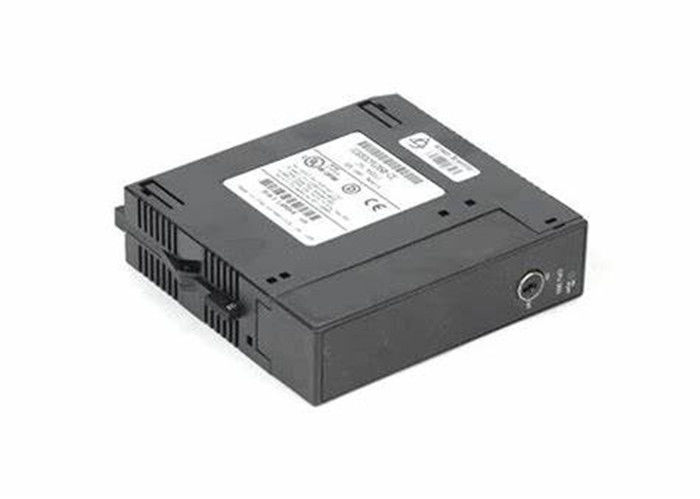

GE Fanuc IC693MAR590 è un CA di 120 volt il modulo uscita del relè/ha introdotto. Fornito di otto punti di informazioni, questo modulo è destinato per funzionare con il controllore logico programmabile di serie 90-30. Gli otto punti di informazioni dividono un terminale comune dell'input di potere ed inoltre ha otto circuiti di relè normalmente aperti. I circuiti di input sono raggruppati insieme ma i punti dell'uscita sono spaccati in due gruppi di quattro.

Ogni gruppo dell'uscita ha un terminale comune dell'output di forza motrice. Il modulo può fare funzionare i pulsanti, i commutatori di prossimità elettronici ed i commutatori di limite dovuto le sue caratteristiche d'ingresso. L'utente deve appena fornire un'alimentazione esterna di CA.

Ogni circuito di relè aperto ha una capacità di commutazione dell'uscita di 2 ampèri. Queste uscite possono essere usate per controllare i dispositivi di carico come fornite dall'utente. Per esempio, il modulo può controllare i solenoidi, gli indicatori ed i dispositivi d'avviamento di motore. Questo modulo non ha fusibili ma ha un blocchetto del LED sulla cima. Ciò mostra lo stato dei punti di informazioni (la fila superiore – A1 a A8) e dei punti dell'uscita (la fila inferiore B1 a B8).

C'è una porta sul modulo. Gli utenti possono usare la carta della porta per informazioni di registrazione sull'identificazione di circuito o sui collegamenti del circuito. Questa carta ha un codice colore rosso, che lascia gli utenti sapere che questo è un modulo ad alta tensione. Come i simili modelli, questo può essere installato in una piastra di base scanalature di 10 o di 5 scanalature per utilizzarla in un sistema dello SpA di serie 90-30. Tutta la scanalatura dell'ingresso/uscita è compatibile con il IC693MAR590 il modulo uscita del relè/ha introdotto.

GE IC693MAR590 DETTAGLI:

Funzionamento Corrente massima per il tipo del carico Vita tipica del contatto

Tensione Lampada o solenoide resistente (numero delle operazioni)
240 VCA, 120 VCA, 24 VCC 2 ampèri 6 amp 200.000
240 VCA, 120 VCA, 24 VCC 1 ampère 3 amp 400.000
240 VCA, 120 VCA, 24 VCC. 5 ampèri 1 amp 800.000

Input Corrente di ingresso (tipico) 12 mA a tensione nominale

Caratteristiche d'ingresso

Tensione nominale 120 volt di CA Tensione dello Su stato 74 - 132 volt di CA

Gamma di tensione in ingresso 0 - 132 volt di CA Tensione dello Fuori stato 0 - 20 volt di CA

Input per modulo 8 (gli input di un gruppo degli otto) Corrente dello Su stato 6 mA (minimo)

Isolamento 1500 volt di RMS fra il campo Corrente dello Fuori stato 2,2 spettrografia di massa di mA (massimo) 30 tipica
e lato di logica 500 volt di RMS Su tempo di reazione spettrografia di massa 30 tipica
fra gli input Fuori da tempo di reazione spettrografia di massa 45 tipica

Circa la serie di vantaggio di GE 90-70's:

Con la nostra famiglia di CPX dei CPU, della serie 90-70 offerte più per la vostra automazione dollaro-più potenza di calcolo, di più memoria per le vostre applicazioni e di più comunicazioni e capacità di ridondanza. E fornisce la flessibilità aumentata per varie applicazioni dovuto una vasta gamma di moduli analogici isolati ed ad alta densità dell'ingresso/uscita di VME.

L'architettura aperta basata sulla norma del VME-bus, la serie 90-70 può essere usata con migliaia di bordi prodotti dai centinaia di produttori differenti per sviluppare una soluzione che soddisfa le vostre esigenze esatte. Questi comprendono i collegamenti agli azionamenti ed ai sistemi di azionamento, ai regolatori del servomotore, alle soluzioni incluse per i sistemi della visione ed i moduli di interfaccia del bus--bus come pure a vari moduli disponibili da GE (vedi la tabella esplicativa).
