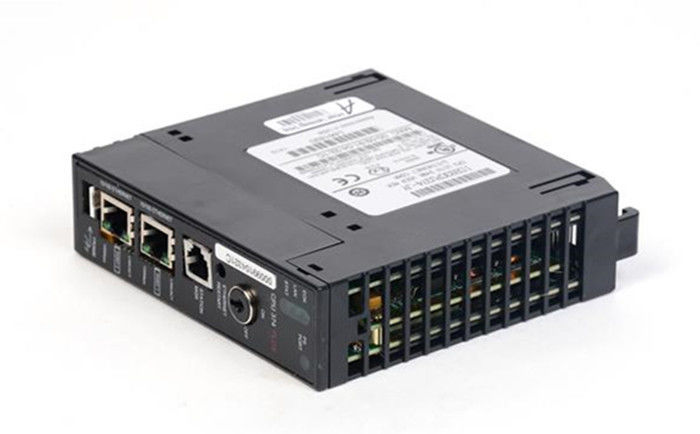

Informazioni di prodotto GE IC697CPU732:

Il IC697CPU732 sostiene i moduli di interfaccia LAN IC697, i moduli discreti e analogici di IC697 dell'ingresso/uscita, coprocessore e moduli di comunicazioni multipli, moduli di interfaccia di collegamento dell'ingresso/uscita e regolatori del bus per i moduli di IC66*. La configurazione di questo dispositivo è compiuta collegando il modulo ad un computer del programmatore e eseguendo il software di programmazione IC641.

I DIP switch ed i saltatori non sono utilizzati nella configurazione di questo prodotto. Per sicurezza, le impostazioni di configurazione sono parola d'ordine protettiva. La memoria dell'utente, i dati di programmazione, il calendario e l'orologio sono mantenuti da una batteria di CMOS del litio.

Questo dispositivo sostiene una configurazione di serie del multidrop di 8 cavi. Il numero dei regolatori programmabili permessi in questa configurazione è determinato dalla lunghezza di cavo. I 24 cavi di serie dell'AWG 30V dovrebbero essere utilizzati in questa messa a punto per collegare il regolatore ad un computer. Avvertimento: Le strisce terminali o i connettori alternati non dovrebbero essere utilizzati nella linea di trasmissione per una configurazione del multidrop.

Per azionare il IC697CPU732, utilizzi il commutatore a tre posizioni o un computer allegato che esegue il software di programmazione IC641. Riferisca al manuale del prodotto per le istruzioni di installazione adeguate. Spenga il potere prima del collegamento del dispositivo. Disponga il commutatore a tre posizioni dell'operazione in FERMANO la posizione. Disponga la batteria in una delle scanalature del collegamento batteria. Colleghi il dispositivo per scanalare 1. poteri sul dispositivo.

Più informazioni:
La configurazione il sistema del CPU IC697 e dell'ingresso/uscita è configurata con software di programmazione IC641. Non ci sono DIP switch o saltatori usati per configurare il sistema.

Il CPU verifica la configurazione reale dello scaffale e del modulo a ciclo iniziale e periodicamente durante il funzionamento. La configurazione reale deve essere la stessa della configurazione programmata. Le deviazioni sono riferite alla funzione dell'unità di elaborazione dell'allarme del CPU per la risposta configurata dell'errore

IC697CPU732 caratterizza:
? Calcoli in virgola mobile di sostegni.
? Singolo CPU della scanalatura.
? 512 input ed uscite (qualsiasi miscela).
? Fino ad ingresso/uscita analogico 8K. ? 0,4 microsecondi per funzione booleana.
? 12 megahertz, microprocessore 80C186.
? Ingresso/uscita IC66* e IC697 di sostegni.
? Programmato da di prodotto software IC641.
? Memoria configurabile di programma e di dati.
? da orologio sostenuto da batteria del calendario.
? Commutatore di modo di funzionamento a tre posizioni.
? Accesso controllato di parola d'ordine.
? Tre stato LED.
