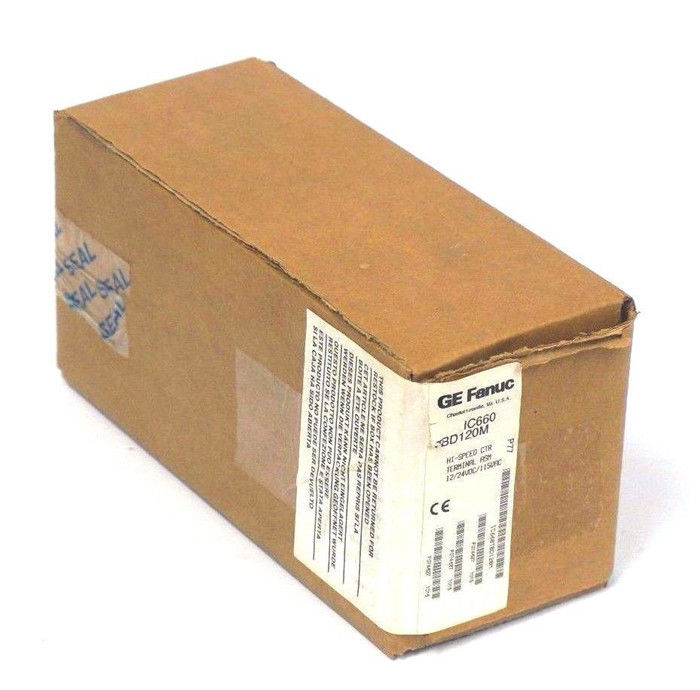

Informazioni di prodotto GE IC660TBD120:

L'assemblea terminale IC660TBD120 fa parte della serie dell'ingresso/uscita del genio ed è progettata da GE Fanuc. L'assemblea terminale ha una gamma di tensione di funzionamento di 93 - 132 volt di CA e una gamma di frequenza di 47 a 63 Hertz. Oltre al quel, l'ondulazione del terminale è massimo di 10% e può anche essere collegata alle alimentazioni di CC con i raggi d'azione di 10 - 30 volt.

Il requisito dell'operazione di CA comprende 60 milliampère di corrente tipico e 250 milliampère della corrente massima. Oltre a quello, l'alimentazione di CC ha bisogno di una gamma corrente di 200 - 300 milliampère. L'assemblea terminale IC660TBD120 caratterizza il contatore ad alta velocità a blocchetti ed ha un tempo di interruzione procedura di 1 ciclo per l'operazione di CA e un tempo di interruzione procedura di 10 millisecondi a 12 volt o di 75 millisecondi a 24 volt per l'operazione di CC.

L'assemblea terminale IC660TBD120 è utilizzata per le applicazioni quali il maneggio del materiale, il controllo dei processi, il controllo di moto, il flussometro della turbina e le applicazioni di misura di velocità. Il contro blocco descritto è completamente configurabile ed è compatibile con varie componenti dello SpA. L'assemblea terminale IC660TBD120 ha un tasso di conteggio che comprende 200 kilohertz quando un limatore ad alta frequenza è selezionato e 40 Hertz quando un filtro a bassa frequenza è utilizzato|

L'assemblea terminale ha una goccia di tensione in uscita di 2 volt ad un afflusso standard e di 0,25 volt ad una valutazione corrente di 0,5 ampèri. Il terminale ha una corrente massima di afflusso di 3 amp per uscita e soglia massima di sovracorrente del circuito di 4 ampèri. La corrente d'uscita massima dello stato di stabilità del blocco è 2 amp

Collegamenti potenza di uscita le uscite del blocco quattro:
(O1 con O4) richieda un 5VDC alla fonte 30VDC. Se i segnali del livello logico sono necessari per le uscite ed il loro carico totale non sarà più di 200mA, l'uscita del +5V del blocco può essere usata come l'alimentazione.
Potenza di uscita può anche venire dalla stessa fonte di CC usata per potere del blocco, o da un'alimentazione separata di CC. VL+ di collegamento

Se nessun blocco produce (O1 con O4) sarà usato, saltatore l'uscita del +5V del blocco a VL+.

Se VL+ non è collegato, il blocco genererà i messaggi guastati falsi del commutatore. Potenza di uscita dal terminale di +5V per usare l'uscita come la fonte potenza di uscita, saltatore del +5VDC del blocco il terminale di uscita da +5 volt a VL+.

Vedi l'illustrazione per corrente alternata con il backup di CC. Potenza di uscita dall'alimentazione se le uscite saranno alimentate dalla stessa fonte di CC usata per potere del blocco, saltatore VL+ del blocchetto di CC a DC+.

Potenza di uscita da una fonte separata di CC se potenza di uscita verrà da una fonte esterna separata di CC (non la stessa alimentazione elettrica usata per potere del blocco), installerà la fonte esterna attraverso i terminali di CC e di VL+.
