GE IC697MDL940 HA PRODOTTO IL MODULO CHE UN RELÈ DI 16 PUNTI HA PRODOTTO 16 AMP 120/240 DI VCA O 5/24/125 DI VCC 480 VA O 60 WATT

GE IC697MDL940 HA PRODOTTO IL MODULO CHE UN RELÈ DI 16 PUNTI HA PRODOTTO 16 AMP 120/240 DI VCA O 5/24/125 DI VCC 480 VA O 60 WATT

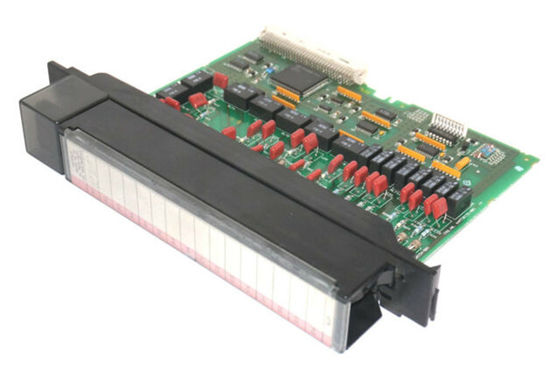

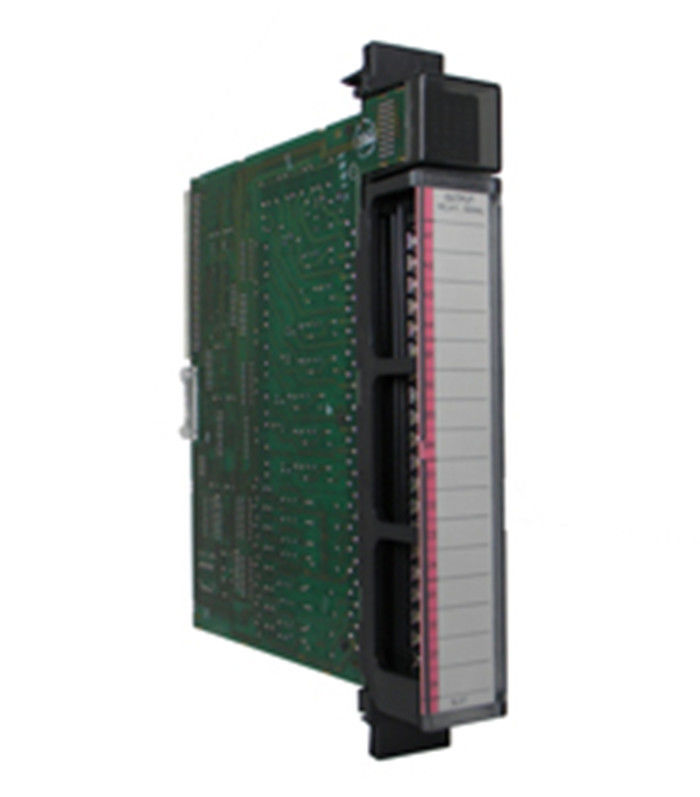

Informazioni di prodotto GE IC697MDL940:

Il IC697MDL940 è un modulo del controllore logico programmabile di serie 90-70 (SpA), specificamente un modulo di uscita del relè con complessivamente sedici (16) canali di uscita del relè. Specificamente, ha otto (8) contatto della forma la C produce ed otto (8) forma A o normalmente aperto (N.O.) in due (2) i gruppi di quattro (4) contatti della forma A ogni canale. Questo modulo ha una valutazione di tensione nominale di 120/240 di VCA o di 5/24/125 di VCC con un consumo di energia massimo di 480 VA per i carichi di CA o 60 watt per i carichi di CC.

Ha valutazioni correnti del carico massimo di 2,0 amp da 5 a 265 VCA a 47-63 hertz; 2,0 amp da 5 a 30 VCC; 0,2 amp da 31 a 125 VCC e 0,2 amp da 31 applicabile a 150 VCC per le uscite del contatto della forma A soltanto mentre la corrente minima del carico del modulo è di 10 mA. Ogni canale di uscita ha un tempo di reazione massimo di spettrografia di massa 10 per gli entrambi transizione di segnale avanti/stop e una frequenza di commutazione di 20 cicli al minuto una volta usato con un carico induttivo. I relè dell'uscita di questo modulo sono bobina fissa, tipo dell'equipaggio mobile mentre i contatti dell'uscita sono stabiliti della lega d'argento con una resistenza di contatto massima di 0,2 ohm e una durata prevista del contatto delle 20.000.000 operazioni per le operazioni meccaniche e le 1.000.000 operazioni elettriche al carico induttivo resistente. Ogni uscita del IC697MDL940 è installata con un fusibile da 3 ampèri utilizzato come protezione incorporata del canale lungo un circuito del freno a fune che consiste di una resistenza e di un condensatore da 47 ohm con i 0,015 valori di capacità del µfd.

Il modulo di relè dell'uscita IC697MDL940 è un modulo di relè dell'uscita progettato e manifatturiero da GE Fanuc. Il modulo è utilizzato tipicamente con i dispositivi dello SpA di GE dalle serie 90-70 ed è fornito di 3-Amp ha valutato i fusibili per la protezione. Il modulo ha una durata tipica del contatto delle 300.000 - 1.000.000 operazioni ed ha una corrente del carico massimo di 0,1 - 2 amp per un carico resistivo e 0,05 - 1 amp per un carico induttivo. Questo modulo particolare di GE Fanuc è progettato per sia CA che l'operazione e di CC comprende le valutazioni di tensione di funzionamento di 120 - 240 volt di CA o di 5, 24, o 125 volt di CC.

Il modulo ha 16 uscite e caratterizza una frequenza operativa di 47 a 63 Hertz (per tensione CA soltanto). La configurazione dei punti dell'uscita comprende 8 punti configurati nella forma C e nello stesso numero dei punti configurati nella forma A. I punti dell'uscita nella forma C sono isolati ed altri punti sono disposti in 2 gruppi.

La valutazione di tensione di isolamento del modulo di relè dell'uscita di GE Fanuc IC697MDL940 è di 1500 volt e la sua frequenza di commutazione è di 20 cicli al minuto per un carico induttivo. Il modulo ha una perdita massima di corrente d'uscita di 1 milliampère a 120 volt di CA e una corrente del carico massimo di 16 amp per modulo o di 4 amp per gruppo. La corrente nominale del modulo IC697MDL940 è di 750 milliampère. Il tempo di reazione del modulo è di 10 millisecondi e caratterizza una potenza nominale massima di 480 Volt-amp per i carichi di CA e 60 watt per i carichi di CC. Il modulo IC697MDL940 ha contatti della lega d'argento con una valutazione massima della resistenza 0.2-Ohm. Il modulo ha un relè fisso della bobina con un equipaggio mobile.

Informazioni tecniche:

Dettagli di IC697MDL940:


Nota:

Caratteristiche:
? 16 punti - forma isolata 8 C - 2 gruppi 4 di forma A
? 2 amp per capacità di commutazione del punto
? Protezione del freno a fune e del fusibile di RC per punto
? Nessun potere dell'utente richiesto
? Terminale filo smontabile del campo
