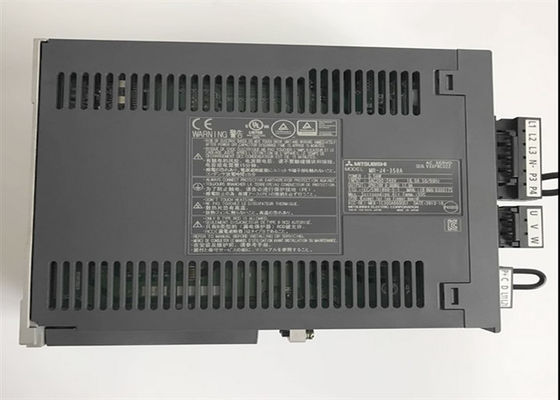

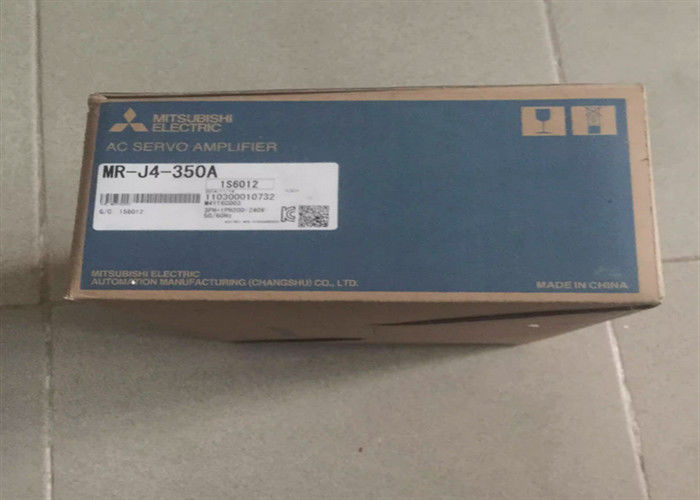

Il servo industriale di MR-J4-350A Mitsubishi guida Melservo-J4 trifase

Il servo industriale di MR-J4-350A Mitsubishi guida Melservo-J4 trifase

Dettagli del prodotto azionamenti industriali di MR-J4-350A Mitsubishi di servo

• Prodotto no: MR-J4-350A

• Produttore: Mitsubishi Electric

• Nome di serie: MELSERVO-J4 servo amplificatore di serie 1-Axis

• Interfaccia di comando: Interfaccia per tutti gli usi

• Classe di tensione: 200V

• Potenza nominale del motore: 3,5 [CHILOWATT]

• Servo modello dell'amplificatore: MR-J4-350A

• tensione nominale dell'uscita: AC170 trifase V

• corrente nominale dell'uscita: 17,0 [A]

• Tensione e frequenza (nota 1): AC200 trifase V ~ 240 V, 50 hertz/60 hertz

• Corrente nominale (nota 14): 16,0

• Fluttuazione permissibile di tensione: AC170 trifase V ~ 264 V

• Fluttuazione permissibile di frequenza: All'interno di ± 5%

• Input di potere del circuito di controllo: Tensione e frequenza: AC200 monofase V ~ 240 V, 50 hertz/60 hertz

• Corrente nominale: 0,2 [A]

• Interfaccia dell'alimentazione elettrica: ± 10% (capacità corrente richiesta di DC24 V: compreso 0,5 A (segnale del connettore CN8))

• metodo di controllo: Controllo dell'onda sinusoidale PWM e sistema di controllo corrente

• Potere rigeneratore ammissibile: Cento

• Freno dinamico: Incorporato (nota 4)

• Funzione di comunicazione: USB: collegamento ad un con computer personale (corrispondenza di SIG. Configurator 2)

• RS-422/RS-485: un massimo di fino a 32 asce 1: comunicazione di n (nota 10)

• Monitor analogico: canale 2

• USB: collegamento ad un con computer personale (corrispondenza di SIG. Configurator 2)

• RS-422/RS-485: un massimo di fino a 32 asce 1: comunicazione di n (nota 10)

• Corrispondenza (impulso di ABZ-fase)

• canale 2

• 4 Mpulses/s (quando il ricevitore differenziale), 200 kpulses/s (quando collettore aperto)

• Risoluzione del codificatore (risoluzione per rivoluzione del servomotore): bit 22

• Ingranaggio elettronico A/doppio di B A = 1 ~ 16777215, B = 1 ~ 16777215,1/10

• 0 impulsi ~ impulsi del ± 65535 (unità di impulso di comando)

• rotazione del ± 3

• Regolazione o insieme di parametro da entrata analogica esterna (DC0 V ~ + 10 V/coppia di torsione massima)

• Comando di velocità analogico 1: 2000, comando di velocità interno 1: 5000

• DC0 V ~ ± 10 V/velocità stimata (la velocità di rotazione a 10 V è [PR. PC12] può essere cambiato vicino)

• ± 0,01% o più di meno (variazione del carico: 0% - 100%), 0% (fluttuazione di potere: ± 0,2% del ± 10%) o più di meno (temperatura ambiente: 25 ° del ± 10 del ° C C) soltanto quando la velocità analogica

• comando

• Regolazione o insieme di parametro da entrata analogica esterna (DC0 V ~ + 10 V/coppia di torsione massima)

• DC0 V ~ ± 8 V/coppia di torsione massima (impedenza dell'input: 10 kO ~ kO 12)

• Regolazione o insieme di parametro da entrata analogica esterna (DC0 V ~ ± 10 V/velocità stimata)

• Non compiacente (nota 17)

• metodo a due fili di comunicazione (nota 9)

• Comunicazione di serie ad alta velocità di Mitsubishi

• i sistemi diagnostici, funzione del monitor di potere, controllo di traccia eccellente (nota 15), hanno perso la funzione di correzione di moto (nota 15)

• Taglio di sovracorrente, arresto rigeneratore di sovratensione, arresto di sovraccarico (termale elettronico), protezione di surriscaldamento del servomotore, protezione di errore del codificatore, rigeneratrice

• protezione di errore, protezione di undervoltage, protezione di interruzione di corrente istantanea, controllo della velocità, eccessiva protezione di errore, rilevazione del polo magnetico e

• protezione, protezione di errore lineare del servocomando

• STO (IEC/EN 61800-5-2)

• Categoria 3 PL e, IEC 61508 SIL 3, CL 3, en 61800-5-2 (nota 20) di iso 13849-1 dell'en dell'en 62061 SIL

• spettrografia di massa 8 o più di meno (input di STO fuori dal taglio di energia)

• Intervallo di impulso della prova: 1 hertz ~ 25 hertz, impulso della prova fuori da tempo: Fino a 1 spettrografia di massa

• MTTFd 100 [anni] (314a)

• CC = medio (medio), 97,6 [%]

• PFH = 6,4 × 10 -9 [1/h]

• La corrispondenza alle norme internazionali ed alle leggi, pagina compiacente di norme si riferisce a prego.

• Peso: 2,3 chilogrammi
