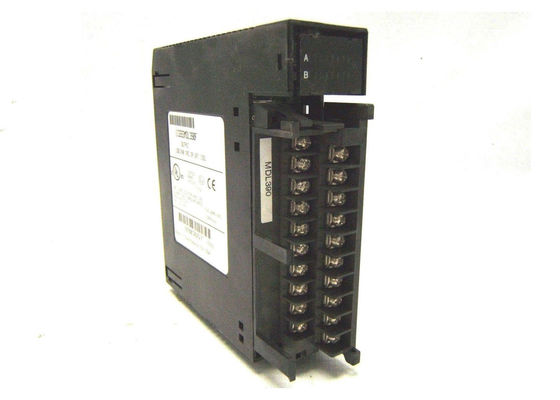

Informazioni di prodotto GE IC693MDL390:

Il IC693MDL390 è i cinque (5) modulo di uscita discreto del canale che appartiene alla categoria di prodotto di serie 90-30 di controllori logici programmabili (SpA). Precedentemente ora manifatturiero da GE Fanuc sotto Emerson Automation, questo modulo pricipalmente caratterizza i canali di uscita individualmente isolati, fornenti una gamma di tensione in uscita di 85-264 VCA e una frequenza di 50/60 di hertz. Ogni canale di uscita genera un massimo di 2 ampèri per punto mentre il corrente d'uscita massimo per modulo a 45 gradi Celsius è di 5 ampèri mentre un massimo di 2 ampèri può essere generato ad una temperatura di funzionamento di 60 gradi Celsius. Fra ogni punto dell'uscita, la valutazione di isolamento è di 500 volt mentre il lato del campo ad isolamento laterale di logica è stimato al vuoto 1500. Il modulo di uscita genera una corrente massima di afflusso di 25 ampèri per un singolo ciclo mentre la corrente minima del carico è di 100 mA.

La goccia di tensione in uscita massima è misurata a 1,5 volt e la corrente massima di perdita è di 3 mA a 120 VCA e di 6 mA al vuoto 240. L'uscita del modulo sulla durata di ritardo di transizione dello stato è 1 spettrografia di massa mentre per della risposta, il ritardo stimato è ciclo del ½. Questo modulo ha un assorbimento di corrente della superficie posteriore di 110 mA quando tutte le uscite sono stimolate. Ogni canale di uscita è fornito di 3 fusibili Un-stimati per la protezione. Inoltre, resistenza - i circuiti del freno a fune del condensatore inoltre sono forniti per l'eliminazione del rumore elettrico transitorio. Inoltre è fornito di diversi indicatori di condizione m/c del LED che descrivono lo stato di stimolazione di ogni uscita e una singola «F» LED destinata all'indicatore del fusibile inoltre è fornita per la segnalazione di un fusibile saltato.

Il IC694MDL350 è un modulo di uscita di CA dalla piattaforma del regolatore di automazione programmabile di PACSystem RX3i (PAC) precedentemente dalle piattaforme intelligenti di GE ora da Emerson Automation. Questo modulo è fornito di sedici (16) canali di uscita individualmente isolati che consegna una collera di tensione in uscita di 74-265 VCA e gamme di frequenza di 47-63 hertz. Questo modulo ha consumo di energia di 315 mA quando tutte le uscite sono attive, originario dal rifornimento della superficie posteriore 5VDC. La valutazione massima di corrente d'uscita del modulo è 2 A una volta funzionata alla temperatura centigrado di 30 gradi o 1 A a 60 gradi Celsius.

Il IC694MDL350 viene con il lato del campo al lato di logica ed il gruppo alle valutazioni di isolamento del gruppo di una valutazione di isolamento di 250 VCA, continua e di 1500 VCA per 1 minuto. La capacità diagnostica integrata di questo modulo comprende la segnalazione di un blocchetto terminali rimosso o sconnesso.

Per il termine dei dispositivi del campo, il IC694MDL350 è richiesto per usare neanche delle basi terminali smontabili compatibili come lo stile scatola con il numero di catalogo IC694TBB032, ha esteso Boxstyle con il numero del pezzo IC694TBB132, stile primavera con il numero di ordine di IC694TBS032, o di Springstyle esteso con il numero di catalogo IC694TBS132. Questo modulo occupa una singola scanalatura della superficie posteriore di RX3i e deve essere installato lungo un CPU di RX3i con una versione dei firmware di 3,50 o successivamente. Questo modulo non è compatibile con la piattaforma di serie 90-30.

I diversi indicatori di condizione m/c sono forniti a questo modulo. I LED sono numerati che rappresentano un canale particolare del modulo ed inoltre vengono con «una TB» LED che stimola quando il blocchetto terminali non è individuato dal modulo.
