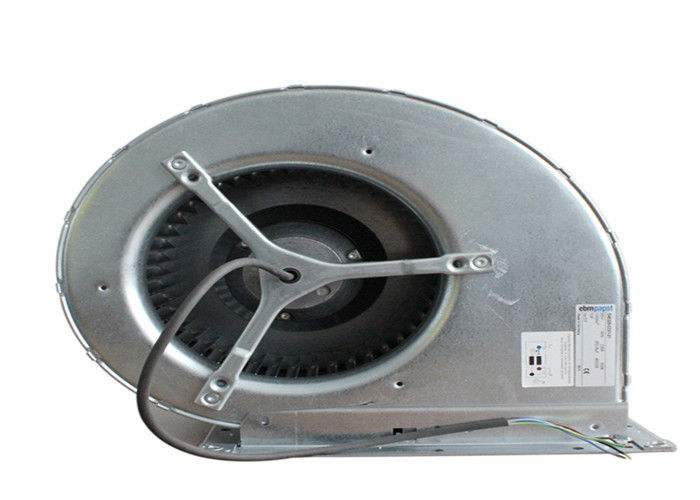

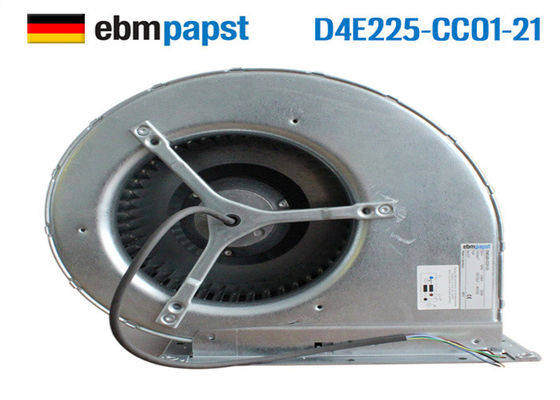

Ventola di raffreddamento centrifuga del ventilatore D4E225-CC01-21 di serie di EBMPAPST D4E225 per ABB ACS800
Descrizione
L'assemblea di ventola di raffreddamento centrifuga, completa con il motore per l'azionamento dell'invertitore ACS800.
Tipo: D4E225-CC01-21
Specifiche: 230V~ 50/60Hz 2.40/2.75A 540/625W 1210/1300min-1 400VDB
Motore: M4E074-LA 230V~ 50/60Hz
Peso: 14.5kg in cartone 60x30x30cm.
| Descrizione tecnica |
| Peso |
12 chilogrammi |
| Dimensione del motore |
74 |
| Dimensione |
225 millimetri |
| Materiale della ventola |
Lamiera di acciaio, galvanizzata |
| Abitazione del materiale |
Lamiera di acciaio, galvanizzata |
| Sospensione del motore |
Motore vibrazione-attenuato da entrambi i lati |
| Direzione di rotazione |
In senso antiorario, osservato verso il rotore |
| Grado di protezione |
IP22 |
| Classe d'isolamento |
«B» |
| Umidità (F)/ambientale (H) classe di protezione |
F2-1 / H0+ |
| Il massimo ha permesso agli impiegati ambientali. per il motore (trasporto/conservazione) |
+ °C 80 |
| Il minuto ha permesso agli impiegati ambientali. per il motore (trasporto/conservazione) |
- °C 40 |
| Posizione di installazione |
C'è ne |
| Fori di drenaggio di condensazione |
Nessuno, rotore aperto |
| Modo |
S1 |
| Cuscinetto del motore |
Cuscinetto a sfera |
| Tocco corrente secondo l'IEC 60990 (sistema della fig. 4, di TN del circuito di misura) |
< 0="">
|
| Protezione del motore |
Protettore termico di sovraccarico (CIMA) internamente collegato |
| Classe di protezione |
(Con il collegamento del cliente di terra protettiva) |
| Conformità con le norme |
En 60335-1 |
| Approvazione |
EAC/CCC |
Risparmi per:
ACS800-104-0170-3,
ACS800-104-0210-3,
ACS800-104-0210-5,
ACS800-104-0210-7,
ACS800-104-0260-3,
ACS800-104-0260-5,
ACS800-104-0260-7,
ACS800-104-0320-3,
ACS800-104-0320-5,
ACS800-104-0320-7,
ACS800-104-0390-3,
ACS800-104-0400-5,
ACS800-104-0400-7,
ACS800-104-0440-7,
ACS800-104-0460-5,
ACS800-104-0510-3,
ACS800-104-0580-7,
ACS800-104-0610-5.
Caratteristiche:
- Ventilatore centrifugo curvo di andata dell'entrata doppia di CA
- Tramite sostegno, il motore integrato del Esterno-rotore è montato da un lato dell'alloggio
- Alloggio e ventola di Strato-acciaio galvanizzato
- Le ventole curve di andata direttamente Stampa-misura sul rotore del motore del Esterno-rotore
- La direzione di rotazione è CW come visto dall'aspirazione
- Classe d'isolamento «B»
- Cuscinetti a sfera senza manutenzione
Descrizione dei ventilatori centrifughi
I ventilatori centrifughi da ebm-papst sono disponibili con le lame curve di andata o a rovescio.
la caratteristica eccezionale dei motori esterni del rotore è la loro progettazione compatta e piana, da cui deriva
integrazione del motore esterno del rotore nella ventola. «I ventilatori» si riferisce ai dispositivi con il rotolo
alloggio, mentre i ventilatori centrifughi sono spediti senza rotoli.
Simili ventilatori centrifughi per l'invertitore variabile di frequenza di ABB
Numero del pezzo: D2D160- BE02-11 64650424
Numero del pezzo: D2D160-BE02-11
Numero del pezzo: D2D160-BE02-12
Numero del pezzo: D2D160-BE02-12 68281334
Numero del pezzo: D2D160-BE02-14
Numero del pezzo: D2D133-DB02-06
Numero del pezzo: D2D146-AA28-28
Numero del pezzo: D2E133-AM35-B4
Numero del pezzo: D2E097-CB01-02
Numero del pezzo: D2E133-AM47-01
Numero del pezzo: D2E133-CI33-56
Numero del pezzo: D2E133-DM47-01
Numero del pezzo: D2E146-AP43-22
Numero del pezzo: D2E146-AP47-22
Numero del pezzo: D2E160-AB01-06
Numero del pezzo: D2E160-FI01-01
Numero del pezzo: D2E146-HR93-01
Numero del pezzo: D2E097-BK66-02
Numero del pezzo: D2E097-BK66-48
Numero del pezzo: D2E097-CH85-02
Numero del pezzo: D2E097-CH85-48
Numero del pezzo: D2E133-DM47-23
Numero del pezzo: D2E146-AP43-02
Numero del pezzo: D2E146-AP47-02
Numero del pezzo: D4E225-CC01-02
Numero del pezzo: D4E225-CC01-30
Numero del pezzo: D4E225-CC01-39
Numero del pezzo: D2E140-HR97-07
Numero del pezzo: D2E146-KA45-01
Numero del pezzo: D2E146-KB27-01
Numero del pezzo: D2E146-HR93-03
Numero del pezzo: D2E146-HS97-03
Numero del pezzo: D2E160-FK11-02
Numero del pezzo: D4E146-LV19-14
Numero del pezzo: D4D180-CB01-02
arte no: D4D200-CA01-02
Numero del pezzo: D4D225-FH02-01
Numero del pezzo: D4D225-GH02-01
Numero del pezzo: D4E160-DA01-02
Numero del pezzo: D4E160-EG06-05
Numero del pezzo: D4E160-FH12-05
Numero del pezzo: D4E180-BA02-02
Numero del pezzo: D4E180-CA02-02
Numero del pezzo: D4E200-CA02-02
Numero del pezzo: D4E225-BC01-02
Numero del pezzo: D4E225-DH01-01
Numero del pezzo: D4E225-EH01-01
Numero del pezzo: D6E225-FB07-02
Altri:
RF2C-140/059 K147 SF
RF2C-140/059 K097 SF
RF2C-146/062 K124 SF
RF2C-160/062 K117 SF
RF2C-140/059 K147 I
RF2C-140/059 K097 I
RF2C-146/062 K124 I
RF2C-160/062 K117 I
RF2C-180/052 K000 I
RF2C-140/059 K147
RF2C-140/059 K097
RF2C-146/062 K124
RF2C-160/062 K117
RF2C-180/052 K000
