Informazioni di prodotto GE IC660EBD110:

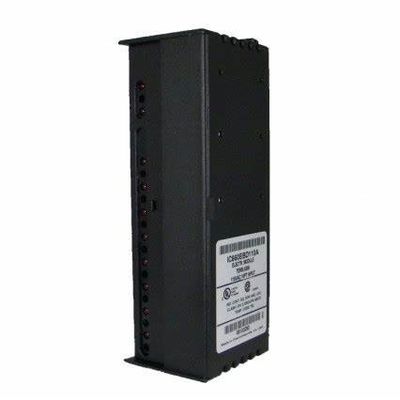

Il IC660EBD110 è un'assemblea di elettronica che è una componente (dei 16) punti IC660BBD110 sedici, modulo di input discreto di 93-132 VCA. Questa assemblea di elettronica precedentemente è fabbricata da automazione di GE Fanuc tuttavia, recentemente acquistato da Emerson Automation. Essendo un'assemblea di elettronica, questa componente ospita i circuiti necessari per permettere alle capacità discrete dell'input. Il IC660EBD110 specificamente ospita i circuiti di percezione di tensione, la rete condensatore/della resistenza ed i circuiti di isolamento per entrambi gli input ed uscite. È accoppiato con la base terminale che fornisce i punti terminali del segnale in ingresso. La base terminale compatibile per uso con questa assemblea di elettronica è IC660TBD110. Le caratteristiche IC660EBD110 sedici (16) canali di ingresso discreti che accettano le gamme di tensione del segnale in ingresso di 93-132 VCA, 47-63 hertz. L'input del modulo all'isolamento del bus seriale o di messa a terra è stimato al V. 1500. Questa assemblea elettronica è capace di rilevazione l'input aperto e del cavo messo che è riferito al CPU ed ha indicato localmente via l'APPROVAZIONE LED dell'unità.

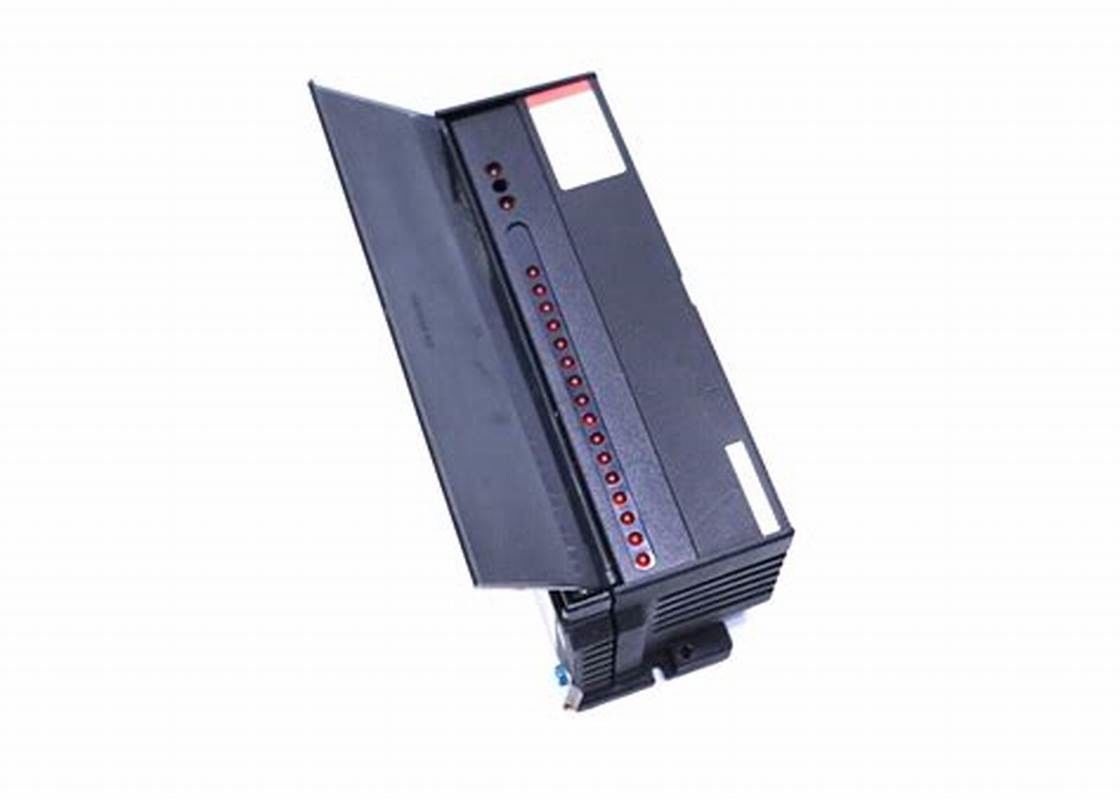

Ulteriormente, questa assemblea elettronica ha ingresso/uscita ha permesso al LED e a 16 diversi LED che rappresentano ogni canale di ingresso. I canali di ingresso hanno un tempo di lavorazione tipico di 1 spettrografia di massa con un ritardo aggiunto causato entro i tempi configurati del filtro quale spettrografia di massa 10 - 100 che può essere configurata in 10 incrementi di spettrografia di massa. Il IC660EBD110 ha una temperatura di funzionamento di 0 - 60 gradi Celsius; Una temperatura di stoccaggio di -40 - 100 gradi Celsius; Un'umidità relativa di 5-95% vibrazioni senza condensazione e di funzionamenti di 5-10 hertz, 2" o 5,088 spostamenti. L'assemblea di elettronica deve essere installata quando il potere non è assente nel dispositivo poichè questa assemblea non sostiene la rimozione e l'inserzione nell'ambito di potere (RIUP).

L'assemblea di elettronica IC660EBD110 è un'assemblea di elettronica con 16 circuiti che sono input soltanto e GE Fanuc lo fabbrica come componente della serie del dispositivo di ingresso/uscita del genio. Ha una gamma di tensione di funzionamento di 93 - 132 volt di CA, una valutazione di dissipazione di calore massimo di 28 watt con tutti e 16 gli input alimentati su e con la corrente completa si è applicato.

L'assemblea di elettronica ha una gamma di frequenza di 47 a 63 Hertz ed il potere richiesto per l'assemblea di elettronica soltanto è corrente 80 milliampère del dispositivo massimo ed è altri 200 milliampère della corrente del circuito di input massima. Altre specifiche notevoli comprendono un input ad una valutazione al suolo di isolamento di 1500 volt, ad una valutazione della morsettiera di 5 amp ed all'ingannato ogni circuito per mostrare lo stato dell'input del lato di logica.

L'assemblea di elettronica di GE Fanuc IC660EBD110 pesa circa 1,8 chilogrammi e misure 8,83 x 3,50 x 3,94 pollici. Inoltre caratterizza una gamma di temperatura di funzionamento centigrado di 0 - 60 gradi e una gamma di temperature di stoccaggio centigrado di -40 - 100 gradi e una gamma di umidità tollerabile senza condensazione di 5 - 95 per cento. L'assemblea di elettronica IC660EBD110 ha i circuiti resistenti dell'input ed il carico resistivo è adeguato attivare i dispositivi a due fili del commutatore di prossimità. Il blocco ha una resistenza d'ingresso di 11,6 kiloohms che offrono precaricano una corrente di 9,9 milliampère ad una valutazione di tensione di 115 volt. Ogni circuito dell'assemblea di elettronica IC660EBD110 ha suo indicatore del LED, che mostra la presenza di tensione avanti/stop della soglia. Questa assemblea di elettronica utilizza 16 riferimenti dell'input con il valore 1 nel pezzo, indicante che l'input è pari o al di sopra della tensione configurata della soglia.

Più informazioni:

Dettagli di IC660EBD110:

Un altro modulo:

IC694MDL230	120 VCA di input isolato (8 punti)
IC694MDL231	240 VCA di input isolato (8 punti)
IC694MDL240	120 VCA di input (16 punti)
IC694MDL241	24 input di VAC/VDC (16 punti)
IC694MDL250	120 VCA di input isolato (16 punti)
IC694MDL260	120 VCA di input (32 punti) **
IC694MDL632	125 VCC di input (8 punti)
IC694MDL634	24 VCC di input, logica della negazione/posizione (8 punti)
IC694MDL645	24 VCC di input, logica della negazione/posizione (16 punti)
IC694MDL646	24 VCC di input, logica della negazione/posizione, un filtro da 1 millisecondo (16 punti)
IC694MDL654	5/12 di VCC (TTL) ha introdotto, logica posizione/negativa, (32 punti)
IC694MDL655	24 VCC di input, logica della negazione/posizione, 1 spettrografia di massa, (32 punti)
IC694MDL660	24 VCC di input (32 punti) **
IC694ACC300	Modulo introdotto del simulatore (8 punti)
