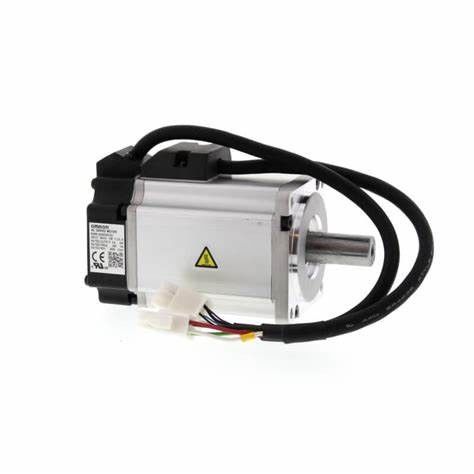

OMRON R88G-HPG20A05750B 400 VCA di alimentazione elettrica trifase per i 400 modelli dell'input di VCA
Informazioni di prodotto di R88G-HPG20A05750B:
- Produttore: Omron
- Prodotto no: R88G-HPG20A05750B
- una garanzia industriale nordica da 12 mesi
Nota:
1. Gli oggetti di cui sopra riflettono la singola prova di valutazione. I risultati possono differire nelle circostanze composte.
2. stacchi tutti i collegamenti al servo azionamento prima di tentare una prova del megger (misura di resistenza di isolamento)
su un servo azionamento.
Non agire in tal modo può provocare il servo guasto dell'azionamento.
Non esegua una prova di resistenza dielettrica sul servo azionamento. Gli elementi interni possono essere danneggiati.
Il dettaglio della direttiva del macchinario è come segue:
La funzione di STO via i segnali in ingresso di sicurezza: En ISO13849-1 (Cat3 PLe), EN61508, EN62061, EN61800-5-2 (SIL3)
La funzione di sicurezza via le comunicazioni di EtherCAT: ISO 13849-1 (STO/SS1/SBC DELL'EN: Cat.3 PLe, SS2/SLS/SDI/SOS/SLP: Cat.3 PLe), EN61508, EN62061, EN61800-5-2
Più informazioni:
| Modello (R88M-) |
G05030H |
G10030H |
G20030H |
G40030H |
G75030H |
| Oggetto |
Unità |
G05030T |
G10030T |
G20030T |
G40030T |
G75030T |
| Potenza nominale t * 1 |
W |
50 |
100 |
200 |
400 |
750 |
| Coppia di torsione stimata * 1 |
N·m. |
0,16 |
0,32 |
0,64 |
1,3 |
2,4 |
| Velocità di rotazione stimata |
r/min |
3000 |
| Velocità di rotazione momentanea massima |
r/min |
5000 |
4500 |
| Coppia di torsione momentanea massima * 1 |
N·m. |
0,45 |
0,90 |
1,78 |
3,67 |
7,05 |
| Corrente nominale * 1 |
(Rms) |
1,1 |
1,1 |
1,6 |
2,6 |
4 |
| Corrente momentanea massima * 1 |
(Rms) |
3,4 |
3,4 |
4,9 |
7,9 |
12,1 |
| Inerzia del rotore |
chilogrammo·m2
(GD2/4) |
2,5 × 10-6 |
5,1 × 10-6 |
1,4 × 10-5 |
2,6 × 10-5 |
8,7 × 10-5 |
| Inerzia applicabile del carico |
--- |
30 volte l'inerzia *2 massimo del rotore |
20 volte
inerzia del rotore
*2 massimo |
| Costante di coppia di torsione * 1 |
N·m/A |
0,14 |
0,19 |
0,41 |
0,51 |
0,64 |
| Tasso di potere * 1 |
kW/s |
10,4 |
20,1 |
30,3 |
62,5 |
66 |
| Costante di tempo meccanica |
spettrografia di massa |
1,56 |
1,1 |
0,71 |
0,52 |
0,45 |
| Costante di tempo elettrica |
spettrografia di massa |
0,7 |
0,79 |
2,6 |
3 |
4,6 |
| Carico radiale permissibile *3 |
N |
68 |
68 |
245 |
245 |
392 |
| Carico spinto permissibile *3 |
N |
58 |
58 |
98 |
98 |
147 |
| Peso |
Senza freno |
chilogrammo |
Approssimativamente 0,3 |
Approssimativamente 0,5 |
Approssimativamente 0,8 |
Approssimativamente 1,2 |
Approssimativamente 2,3 |
| Con il freno |
chilogrammo |
Approssimativamente 0,5 |
Approssimativamente 0,7 |
Approssimativamente 1,3 |
Approssimativamente 1,7 |
Approssimativamente 3,1 |
| Dimensioni dello schermo di radiazione (materiale) |
100 × t10 (AI) del × 80 |
130 × t12 (AI) del × 120 |
170 × del × 160
t12 (AI) |
| Servo azionamenti applicabili (R88D-) |
GT01H |
GT01H |
GT02H |
GT04H |
GT08H |
Freno
specifi-
cationi |
Inerzia del freno |
chilogrammo·m2
(GD2/4) |
2 × 10-7 |
2 × 10-7 |
1,8 × 10-6 |
1,8 × 10-6 |
7,5 × 10-6 |
| Tensione *4 di eccitazione |
V |
24 VCC di ± 5% |
Consumo di energia
(a °C) 20 |
W |
7 |
7 |
9 |
9 |
10 |
Consumo corrente
(a °C) 20 |
|
0,3 |
0,3 |
0,36 |
0,36 |
0,42 |
| Coppia di torsione statica di attrito |
N·m. |
0,29 min. |
0,29 min. |
1,27 min. |
1,27 min. |
2,45 min. |
| Tempo *5 dell'attrazione |
spettrografia di massa |
massimo 35. |
massimo 35. |
massimo 50. |
massimo 50. |
massimo 70. |
| Tempo *5 del rilascio |
spettrografia di massa |
massimo 20. |
massimo 20. |
massimo 15. |
massimo 15. |
massimo 20. |
| Contraccolpo |
|
° del ± 1 |
Lavoro permissibile per
frenaggio |
J |
39,2 |
39,2 |
137 |
137 |
196 |
| Lavoro totale permissibile |
J |
4,9 × 103 |
4,9 × 103 |
44,1 × 103 |
44,1 × 103 |
147 × 103 |
Angolare permissibile
accelerazione |
rad/s2 |
massimo 30.000.
(La velocità di 2.800 r/min o di più non deve essere cambiata meno in spettrografia di massa di 10) |
| Vita del freno |
--- |
10.000.000 operazioni minime. |
| Valutazione |
--- |
Continuo |
| Grado dell'isolamento |
--- |
Tipo F |
La stessa serie di R88 -:
R88D-GN04H-ML2: G-serie del servo azionamento, 1~ 200 VCA, MECHATROLINK II integrato, 400 W
R88M-G40030H-BS2: Servomotore di CA di G-Series/SmartStep 2 (tipo) del cilindro, 400 W, 200 VCA, 3000 giri/min., 1,3 nanometro, con il freno
R88M-G40030H-BS2-D: Servomotore di CA, 400 W, 200 VCA, 3000 giri/min., 1,3 nanometro, incrementali, freno, con il connettore circolare
R88M-G40030T-BS2: Servomotore di CA, 400 W, 200 VCA, 3000 giri/min., 1,3 nanometro, assoluti, freno
R88M-G40030T-BS2-D: Servomotore di CA, 400 W, 200 VCA, 3000 giri/min., 1,3 nanometro, assoluti, freno, con il connettore circolare
R88M-GP40030T-BS2-D: Servomotore di CA, 400 W, 200 VCA, 3000 giri/min., 1,3 nanometro, assoluti, freno, con il connettore circolare
