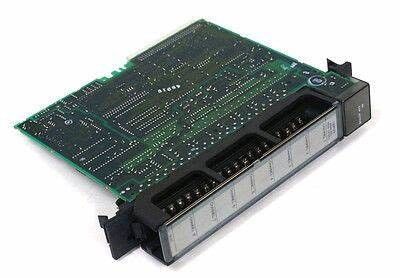

IL PUNTO 16 DELLA TERMOCOPPIA 7 DI GE IC200ALG630 VERSAMAX HA MORSO I TIPI ANALOGICI J/K/T/S/R

IL PUNTO 16 DELLA TERMOCOPPIA 7 DI GE IC200ALG630 VERSAMAX HA MORSO I TIPI ANALOGICI J/K/T/S/R

Informazioni di prodotto GE IC200ALG630:

La tecnica preferita dell'installazione è di montare il modulo della termocoppia su un trasportatore stile connettore dell'ingresso/uscita e di collegare le termocoppie ad un trasportatore d'interposizione della termocoppia come indicato sotto.

Il trasportatore stile termocoppia d'interposizione dell'ingresso/uscita fornisce entrambi i terminali fili stile scatola e un termistore incorporato per la compensazione locale della giunzione fredda. Si collega al trasportatore stile connettore via un cavo come indicato. Ciò permette che i collegamenti della termocoppia siano situati a partire dai moduli dell'ingresso/uscita nel sistema.

Ogni terminale di TC sul trasportatore d'interposizione della termocoppia accomoda un'AWG solida o incagliata #14 (avg. sezione trasversale 2.1mm2) all'AWG #22 (avg. cavo di sezione trasversale 0.36mm2), o due cavi fino all'AWG #18 (avg. sezione trasversale 0.86mm2). Tuttavia, è inoltre possibile montare il modulo della termocoppia su uno dei trasportatori stile terminale (stile scatola, stile primavera, o barrierstyle) e fornire la compensazione locale della giunzione fredda usando un corredo che comprende il tipo corretto di termistore, come descritto nel manuale dell'utente dei moduli dell'ingresso/uscita.

Entrambi i metodi sono indicati sotto. Il corredo del termistore deve essere installato sui terminali A9 e A10 del trasportatore. Se il modulo sarà utilizzato soltanto per misurare gli input di millivolt, non input della termocoppia, può essere montato su qualunque tipo di trasportatore dell'ingresso/uscita. I terminali A9 e A10 del termistore non possono essere utilizzati come terminali dell'input di millivolt.

Nessuna compensazione della giunzione fredda:
Ciò è usata per gli input di millivolt o se la giunzione fredda è mantenuta a 0 gradi C.
? Compensazione a distanza della giunzione fredda: Con questa opzione, la giunzione fredda è misurata esternamente ed è fornita al modulo dall'applicazione, via i dati dell'uscita analogica del modulo (uscita di parola). Se il modulo ha termocoppie multiple che sono configurate per compensazione a distanza, lo stesso valore della compensazione deve essere usato da ciascuno.

? Compensazione fissa della giunzione fredda: Questa opzione usa un valore fisso della compensazione che è fornito come componente della configurazione di modulo.

? Compensazione locale della giunzione fredda: Il migliore modo fornire la compensazione locale è con un trasportatore d'interposizione della termocoppia, che ha un termistore incorporato. Facendo uso di un trasportatore d'interposizione permette che i collegamenti della termocoppia siano disposti più lontano a partire dai moduli dell'ingresso/uscita nel sistema, che aiuta i collegamenti della termocoppia dello schermo dal calore del modulo.

Caratteristiche:

• I regolatori potenti ed affidabili di VersaMax forniscono l'operazione potente e affidabile.

• VersaMax modulare e ad alta densità IO è versatile, compatto ed accessibile. La sue architettura e facilità d'uso evolutive salvo tempo e soldi per sia i costruttori che gli utilizzatori finali della macchina. Ridondanza di media ed uptime caldo di aumento di capacità di scambio. Una vasta gamma

• Ha progettato per minimizzare i costi, questi regolatori versatili sono di facile impiego e sostengono ed offrono una vasta gamma di moduli di espansione dell'ingresso/uscita e di opzioni di comunicazioni.
