Informazioni di prodotto GE IC697CPM790:

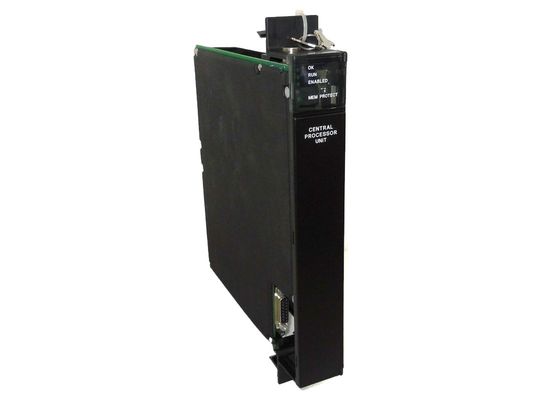

Il IC697CPM790 è un CPU del controllore logico programmabile di serie 90-70 (SpA). Questo CPU è un ampio modulo della singola scanalatura che specificamente è utilizzato per le applicazioni critiche quali i sistemi di arresto di emergenza, il fuoco, il gas ed altre applicazioni. Questo CPU sostiene la ridondanza tripla di media (DOMANI) comprendendo il programma in C autonomo per permettere alle routine più autotest pure.

Il IC697CPM790 caratterizza 1 MB dalla della memoria sostenuta da batteria con fino a 512KB disponibile per utilizzazione dal programma applicativo configurato facendo uso del linguaggio di programmazione del diagramma della scala. Questo CPU sostiene fino ai punti discreti dell'input 12K e dell'uscita, di tutta la combinazione, una volta configurato nel modo semplice; 2048 hanno votato gli input discreti e 2048 hanno votato le uscite discrete. Similmente, il IC697CPM790 è capace di trattamento fino alle entrate analogiche 8K ed alle uscite, di tutta la combinazione una volta funzionato nel modo semplice e 1024 hanno votato le entrate analogiche. È fornito di microprocessore 80486DX2 con velocità una velocità di clock di 64 megahertz. Questo CPU esibisce un tasso di ricerca relativamente veloce di 0,4 microsecondi per funzione booleana, adatto ad uso nelle applicazioni critiche.

Il IC697CPM790 sostiene la ridondanza modulare tripla (DOMANI), utilizzata per permettere il sistema senza la probabilità del tempo morto. Questa messa a punto di DOMANI è compresa basicamente gli scaffali tripli dello SpA con ogni scaffale che ha uno (1) CPU IC697CPM790, bus tripli dell'ingresso/uscita del genio come pure carichi tripli tripli del sensore dell'input e dell'uscita.

Il IC697CPM790 viene con uno (1) un connettore sotto--d di 15 perni permettendo comunicazione con i dispositivi compatibili RS485. Altre forme di comunicazione quale il collegamento ad un computer di programmazione possono essere stabilite con l'uso di RS-422/RS-485 RS-232 al convertitore con il numero del pezzo IC690ACC900 o RS-232 a RS-422 Miniconverter con il numero del pezzo IC690ACC901.

Il CPU del regolatore programmabile IC697CPM790 è inoltre adatto ad industriale critico e ad applicazioni relative alla sicurezza commerciali quale fuoco e ad applicazioni ed a sistemi in relazione con il gas di arresto di emergenza o di ESD. È programmato facendo uso del software di MS-DOS o di Windows e di capace di comunicare con i moduli dell'ingresso/uscita ed i moduli astuti di opzione nello stesso sistema dello SpA che è installato dentro attraverso la superficie posteriore montata a pannelli. Il CPU del regolatore programmabile IC697CPM790 non può funzionare a meno che un programma in C autonomo sia incluso come componente del programma di applicazione caricato per il CPU.

Nessuna compensazione della giunzione fredda:
Ciò è usata per gli input di millivolt o se la giunzione fredda è mantenuta a 0 gradi C.
? Compensazione a distanza della giunzione fredda: Con questa opzione, la giunzione fredda è misurata esternamente ed è fornita al modulo dall'applicazione, via i dati dell'uscita analogica del modulo (uscita di parola). Se il modulo ha termocoppie multiple che sono configurate per compensazione a distanza, lo stesso valore della compensazione deve essere usato da ciascuno.

? Compensazione fissa della giunzione fredda: Questa opzione usa un valore fisso della compensazione che è fornito come componente della configurazione di modulo.

? Compensazione locale della giunzione fredda: Il migliore modo fornire la compensazione locale è con un trasportatore d'interposizione della termocoppia, che ha un termistore incorporato. Facendo uso di un trasportatore d'interposizione permette che i collegamenti della termocoppia siano disposti più lontano a partire dai moduli dell'ingresso/uscita nel sistema, che aiuta i collegamenti della termocoppia dello schermo dal calore del modulo.

Caratteristiche:
Singolo CPU della scanalatura
? Fornisce 1 MBYTE dalla della memoria sostenuta da batteria in
la stessa scanalatura (disponibile fino a 512 kbyte ad uso di
programma di applicazione del diagramma della scala)
? Calcoli in virgola mobile di sostegni
? Fino agli input 12K ed alle uscite discreti (qualsiasi miscela -
modo semplice soltanto); 2048 hanno votato gli input discreti, 2048
uscite discrete votate
Fino 8K alle entrate analogiche (modo semplice soltanto) e
uscite di analogo 8K (modo semplice soltanto); 1024 hanno votato
entrate analogiche
? 0,4 microsecondi per funzione booleana
? 64 megahertz, microprocessore 80486DX2
? Ingresso/uscita ingresso/uscita di sostegni IC660/IC661 (e IC697 nel modo semplice solo)
? Programmato da MS-DOS, o dal software di Windows
prodotti che corrono su Windows 95 o su Windows
NT sopra il TCP/IP di Ethernet o con lo SNP
porto.
? Memoria configurabile di programma e di dati
? da orologio sostenuto da batteria del calendario
? Commutatore di modo di funzionamento a tre posizioni
? Accesso controllato di parola d'ordine
? Memoria a distanza del keyswitch del programmatore
protezione
? Quattro stato LED
