CARICO CORRENTE DELLA SUPERFICIE POSTERIORE DI CA 370 MA DI VOLT DELLE USCITE 85-265 DEL MODULO 16 DELL'INGRESSO/USCITA DI AB 1746-OA16

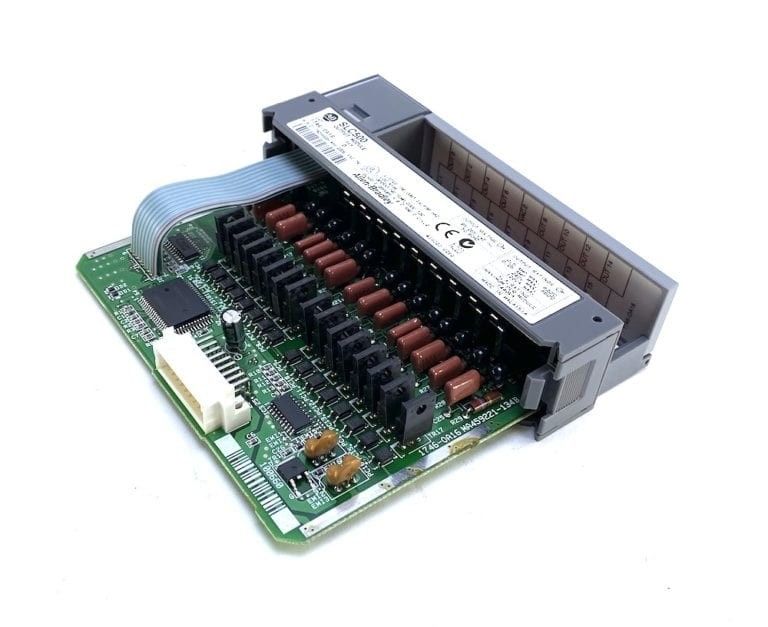

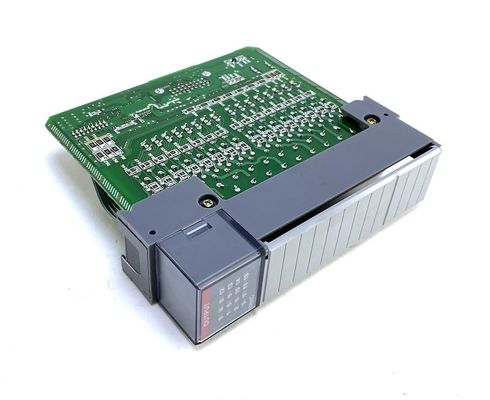

Il Allen-Bradley 1746-OA16 è un modulo di uscita della famiglia di SLC 500. Questo modulo caratterizza 16 uscite. Il 1748-OA16 funziona con una corrente alternata di 120V o di 240V e fornisce l'uscita di CA 120V o 240V. Ha 8 punti per terreno comunale e tensione di funzionamento fra 8-265V a 47-63Hz. Il 1746-OA16 funziona con una corrente della superficie posteriore di 370mA a 5V e a 0mA a 24V.
Il 1746-OA16 ha una corrente minima del carico di 10mA. Inoltre, ha un'uscita corrente di perdita dello fuori stato di 2mA e una punta di corrente massima per punto di 10.0A per 25ms. Il modulo di uscita inoltre ha un segnale massimo sul ritardo di 1ms e un massimo FUORI dal ritardo di 11ms. Il 1746-OA16 ha una corrente continua di 0.50A a 30° C (86°F) e 0.25A a 60° C (140°F). La corrente continua per modulo per il 1746-OA16 è 8.0A a 30°C (86° F) e 4.0A a 60°C (140°F).
i cavi Modulo-pronti possono essere usati su tutti e 1746 i moduli di uscita compreso il 1746-OA16. Questi cavi hanno un RTB pre-metallico su un'estremità da tappare sulla parte anteriore del bollettino. Il modulo 1746 dell'ingresso/uscita ha 20 o 40 colorano esclusivamente i conduttori codificati dell'AWG #18 sull'altra estremità. I cavi modulo-pronti dell'ingresso/uscita forniscono la convenienza dei collegamenti pre-metallici al modulo dell'ingresso/uscita, rendente la flessibile al filo per telefono da campo ad un blocchetto terminali standard.
Il 1746-OA16 funziona a 0,462 watt per punto con un minimo di 1,850 watt e di complessivamente 9,30 watt. Le uscite per il 1746-OA16 sono TRIAC. Le uscite del TRIAC accendono ad un qualsiasi punto sulla linea di CA e spengono sull'incrocio zero sulla linea di CA.
Il modulo di AB 1746-OA16 è un modulo dell'ingresso/uscita di SLC 500. Specificamente, è un modulo di uscita di CA con 16 canali di uscita. La categoria di tensione dei canali di uscita è di 120/240 di volt di CA. La gamma di tensione di funzionamento è di 85 - 265 volt di CA a 47 a 63 Hertz. Il consumo corrente della superficie posteriore stimata del modulo 1746-OA16 indica 0,370 amp 5 volt di CC. Il ritardo del segnale con il carico resistivo massimo è di 1 millisecondo per lo su stato e di 11 millisecondo per lo fuori stato. La corrente massima di perdita dello fuori stato è di 2 milliampère. La corrente continua stimata per punto dell'uscita è 0,5 amp centigrado a 30 gradi e 0,25 amp centigrado a 60 gradi. La corrente continua massima per punto dell'uscita è 8,0 amp centigrado a 30 gradi e 4,0 amp centigrado a 60 gradi.
La caduta di tensione massima dello su stato stimato per il modulo di uscita 1746-OA16 è di 1,5 volt a 0,50 ampèri. La punta di corrente per punto è 10,0 amp per 25 millisecondi. Il modulo 1746-OA16 è sensibile a ESD, che può danneggiare le componenti del modulo. Di conseguenza, le seguenti precauzioni dovrebbero essere seguite quando trattano il modulo: un oggetto al suolo dovrebbe essere toccato per scaricare l'elettricità statica, una polsiera a terra dovrebbe essere durato, le componenti dentro il modulo ed i connettori sulle componenti non dovrebbero essere toccati, le stazioni di lavoro statico-sicure dovrebbero essere usate ed il modulo di uscita 1746-OA16 dovrebbe essere immagazzinato dentro i contenitori sicuri statici quando non è è uso. Il modulo 1746-OA16 non dovrebbe essere installato, rimosso, o essere fissato quando il telaio del sistema è alimentato sopra.
Più informazioni:
| Produttore |
AB/Rockwell Automation |
| Serie |
SLC 500 |
| Numero del pezzo |
1746-OA16 |
| Tipo di prodotto |
Modulo di uscita |
| Canali di uscita |
16 |
| Categoria di tensione |
120/240 di volt di CA |
| Gamma di tensione |
85 - 265 volt di CA |
| Consumo corrente |
0,37 amp a 5 volt di CC |
| Perdita massima dello Fuori stato |
2 milliampère |
| Corrente continua per punto dell'uscita |
0,5 amp centigrado a 30 gradi |
| Corrente continua massima per punto |
8 amp centigrado a 30 gradi |
Un altro modulo: I moduli dell'ingresso/uscita di SLC 500 Digital hanno introdotto i numeri di catalogo1746-IA4, 1746-IA8, 1746-IA16, 1746-IB8, 1746-IB16, 1746-IC16, 1746-IG16, 1746-IH16, 1746-IM4, 1746-IM8, 1746-IM16, 1746-IN16, 1746-ITB16, 1746-ITV16, 1746-IV8, 1746-IV16
Numeri di catalogo dell'uscita1746-OA8, 1746-OA16, 1746-OAP12, 1746-OB8, 1746-OB6EI, 1746-OB16, 1746-OB16E, 1746-OBP8, 1746-OBP16, 1746-OG16, 1746-OV8, 1746-OV16, 1746-OVP16, 1746-OW4, 1746-OW8, 1746-OW16, 1746-OX8
Numeri di catalogo dell'ingresso/uscita di combinazione1746-IO4, 1746-IO8, 1746-IO12, 1746-IO12DC
