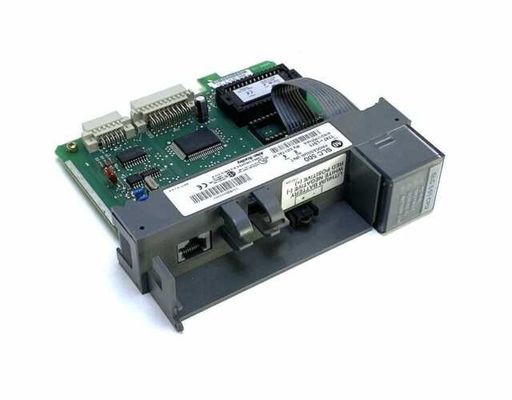

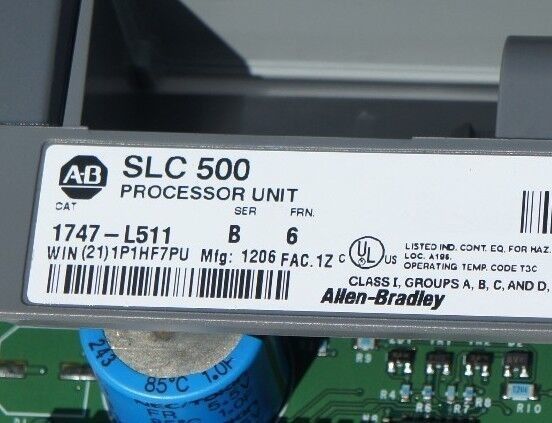

MODULO SLC 5/01 del CPU di AB 1747-L511 1 MEMORIA di K RAM 0,35 AMP 5 VCC

MODULO SLC 5/01 del CPU di AB 1747-L511 1 MEMORIA di K RAM 0,35 AMP 5 VCC

Circa 1746-NIO4I:

Il 1746-NIO4I è un modulo analogico dell'ingresso/uscita di Manica quattro di SLC 500 da AB. Questo modulo è modulo di combinazione che viene con due (2) input e due (2) punti dell'uscita in un singolo modulo della scanalatura. Ha tensione di 2 differenziali o punti di informazioni correnti e 2 uscite correnti con un assorbimento di corrente globale della superficie posteriore di 55mA a 5 volt e di 14 5mA a 24 volt. I suoi punti hanno una tensione di modo comune di -20 - 20 volt con un segnale comune di rifiuto del modulo del dB 105 a 60 Hertz e un segnale di rifiuto del modo normale di 55dB a 60 Hertz. Il 1746-NIO4I utilizza il convertitore di Sigma-delta ADC con una risoluzione del convertitore di 16 bit, +/--1 LSB e 0,01% ripetibilità e non linearità. Le sue gamme normali della corrente di ingresso fra -20 e +20 mA con un'impedenza corrente di 250 ohm e una risoluzione di A 1,22 per LSB. Il 1746-NIO4I ha un'accuratezza globale di +/--0.642% a 0 - 60 gradi di Celsius con un'accuratezza della deriva di +79 ppm/5 gradi Celsius e degli errori massimi di deriva e di guadagno di +/- 0,556% e +/- 67ppm/gradi Celsius.

Il 1746-NIO4I inoltre ha una valutazione dell'input di tensione di -10 - 10 volt di CC e di un'impedenza di tensione di 760 KOhms ad una risoluzione di 305 microVolts per bit meno significativo (LSB). Inoltre ha un'accuratezza di +/- 0,504% e un'accuratezza della deriva e un errore di +/- 63 PPM/grado Celsius e +/- 57 PPM/grado Celsius. Il 1746-NIO4I offre la sovratensione a 220 volt di CA (RMS) o a 220 volt di CC (continua).

Le uscite correnti hanno una gamma del carico di 0 a 500mA con la sua gamma normale a 0-20 mA e una capacità della sovra-gamma di 5% a microA 2,56348 per risoluzione del segnale di LSB. Il 1746-NIO4I inoltre ha un'accuratezza globale di ±0.541% con un'accuratezza della deriva di ±70 il PPM/grado Celsius e un errore di contrappeso e di guadagno di ±0.516% e +/--12 LSB. L'intero modulo ha un isolamento Volt-provato 500 fra i campi nell'isolamento della collegamento--superficie posteriore ed ha un tempo aggregato dell'aggiornamento di 512 microsecondi per tutti i canali. Le gamme di temperature operative 1746-NIO4I'S fra 0 e 60 gradi di Celsius ad un'umidità relativa senza condensazione di 95% - di 5.

Il 1746-NIO4I è un modulo analogico di combinazione che caratterizza due (2) tensione o differenziale corrente, canali di ingresso non isolati e due (2) canali di uscita di tensione. Questo modulo è un singolo modulo della scanalatura che combina le capacità dell'uscita e dell'input

Questo modulo di combinazione è compatibile per uso con SLC l'hardware fisso o modulare di 500 di stile. Le tavole di dati che il modulo crea compreso i parametri operativi del modulo sono configurate facendo uso del RSLogix 500 che programma. Installi questo modulo a tutta la scanalatura nel telaio principale eccetto la scanalatura 0 dove il regolatore è montato. Può anche essere installato nei moduli di espansione o nelle stazioni a distanza dell'ingresso/uscita. Se utilizzato nelle stazioni a distanza dell'ingresso/uscita, questo modulo non può essere installato in scanalatura 0 che la scanalatura citata è riservata per gli adattatori di comunicazione quale ingresso/uscita a distanza (RIO), circuito integrato più (DH+) ed adattatori di comunicazione di Ethernet.

Questo modulo contribuisce allo spazio di risparmio del pannello ed a massimizzare le scanalature disponibili di tutto lo scaffale di SLC 500. Particolarmente in hardware modulare di stile, questo modulo può essere installato strategico per la segmentazione adeguata di IO.

La gamma corrente dell'input dei moduli è di -20 - +20 mA con le valutazioni massime permesse di -30 - +30 mA. Per l'input di tensione, la gamma permissibile dell'input è -10 a CC di +10V - 1 LSB. L'input corrente è tradotto a -16.384 - +16.384 dati grezzi ed il segnale di tensione è tradotto a -32.768 - +32.767 dati grezzi. La risoluzione del convertitore delle parti dell'input è 16 pungenti con ripetibilità di +/- 1 LSB. Per la parte dell'uscita, la risoluzione del convertitore è 14 pungente con la non linearità 0.05%.

• MODULO DELL'INGRESSO/USCITA
• UN INPUT DI 2 PUNTI
• UN'USCITA DI 2 PUNTI
• 21 AMP MAX
• 24 VCC
• ALTA RISOLUZIONE
• COMBINAZIONE DI MANICA 4
• 2 CC DELLE ENTRATE ANALOGICHE 10 V O 20 MA
• 2 USCITE CORRENTI ANALOGICHE 0-20 MA


Più informazioni:

Un altro modulo:
I moduli dell'ingresso/uscita di SLC 500 Digital hanno introdotto i numeri di catalogo
1746-IA4, 1746-IA8, 1746-IA16, 1746-IB8, 1746-IB16, 1746-IC16, 1746-IG16, 1746-IH16, 1746-IM4, 1746-IM8, 1746-IM16, 1746-IN16, 1746-ITB16, 1746-ITV16, 1746-IV8, 1746-IV16

Numeri di catalogo dell'uscita
1746-OA8, 1746-OA16, 1746-OAP12, 1746-OB8, 1746-OB6EI, 1746-OB16, 1746-OB16E, 1746-OBP8, 1746-OBP16, 1746-OG16, 1746-OV8, 1746-OV16, 1746-OVP16, 1746-OW4, 1746-OW8, 1746-OW16, 1746-OX8

Numeri di catalogo dell'ingresso/uscita di combinazione
1746-IO4, 1746-IO8, 1746-IO12, 1746-IO12DC
