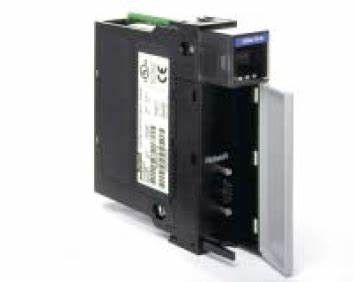

STILE APERTO INTRODOTTO DI MANICA SLC-500 DEL MODULO 8 DI RTD DI AB 1746-NR8 55 MA

STILE APERTO INTRODOTTO DI MANICA SLC-500 DEL MODULO 8 DI RTD DI AB 1746-NR8 55 MA

Circa 1746-IM16:

Questo modulo esclusivamente è utilizzato per i sistemi di SLC 500. Può specificamente essere usato con i due (2) varianti di SLC 500 quale stile fisso e modulare dell'hardware. Occupa la singola scanalatura di tutto il telaio usato e non richiede un'alimentazione elettrica esterna invece, questo modulo è alimentato dal potere della superficie posteriore generato tramite l'alimentazione elettrica del sistema.

Questo modulo soprattutto è utilizzato per le applicazioni della temperatura come i sensori di RTD specificamente sono utilizzati per misurare le letture della temperatura. La capacità della resistenza di questo modulo è applicabile per spostamento o movimento di misurazione o dispositivi meccanici. Tipicamente, è usata per la misurazione della lunghezza del viaggio, del movimento riflesso tramite la diminuzione e dell'aumento nella lettura della resistenza.

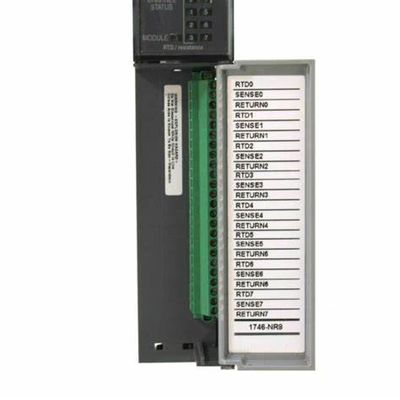

Questo modulo sostiene a due fili, il 3-cavo ed i sensori di RTD 4-Wire. Per un RTD a due fili, ha raccomandato i cavi sono cavo schermato o l'equivalente di Belden 9501. Per un 3-cavo o un RTD 4-Wire, un uso Belden 9533 o il cavo di Belden 83503. Per un RTD a due fili, eviti i passaggi di cavi lunghi come riduce l'accuratezza della misura. Non può essere evitato, l'effetto o i cavi lunghi possono essere minimizzati usando un cavo più basso del calibro quale un cavo dell'AWG #16 invece dell'AWG #24. Basicamente, usi un cavo con la resistenza più bassa per piede. I terminali del blocchetto terminali smontabile (RTB) sono intesi per il singolo collegamento del cavo soltanto.

Lo stato di Manica può essere controllato via l'indicatore del LED mentre l'operazione del modulo può essere controllata attraverso l'indicatore di condizione m/c del LED. Questo modulo ha un filtro digitale passa-basso ed i filtri programmabili da un input. La conversione analogico-digitale del modulo è modulazione di sigma-delta. Il suo processo di automatico-calibratura accade ogni volta che il modulo è alimentato su che è inoltre programmabile ad un ciclo specifico di ogni 5 minuti. I tipi di RTD presentano sul modulo 1746-NR8 sono di rame, platino, al ferro-nichel e nichel. Il blocchetto terminali che è compatibile con questo modulo è un blocchetto terminali di AB 1746-RT-35.

Il consumo di energia della superficie posteriore del modulo 1746-NR8 è un massimo di W 1,82 ed il consumo di energia indica 0,5 W 5 volt di CC e W 1,32 a 24 volt di CC. I consumi correnti della superficie posteriore 1746-NR8'S indicano di 100 mA 5 volt di CC e di 55 mA a 24 volt di CC. La sua tensione di modo comune massima è +/- di 1 volt, mentre i suoi sovraccarichi permanenti di massimo sono +/- di 5 mA per il corrente e +/- 5 volt di CC. La tensione di isolamento del modulo 1746-NR8 è continua a 5 volt di CC fra i canali e 500 volt di CA per 1 minuto fra gli input e la superficie posteriore,

Più informazioni:

Un altro modulo:
I moduli dell'ingresso/uscita di SLC 500 Digital hanno introdotto i numeri di catalogo
1746-IA4, 1746-IA8, 1746-IA16, 1746-IB8, 1746-IB16, 1746-IC16, 1746-IG16, 1746-IH16, 1746-IM4, 1746-IM8, 1746-IM16, 1746-IN16, 1746-ITB16, 1746-ITV16, 1746-IV8, 1746-IV16

Numeri di catalogo dell'uscita
1746-OA8, 1746-OA16, 1746-OAP12, 1746-OB8, 1746-OB6EI, 1746-OB16, 1746-OB16E, 1746-OBP8, 1746-OBP16, 1746-OG16, 1746-OV8, 1746-OV16, 1746-OVP16, 1746-OW4, 1746-OW8, 1746-OW16, 1746-OX8

Numeri di catalogo dell'ingresso/uscita di combinazione
1746-IO4, 1746-IO8, 1746-IO12, 1746-IO12DC
