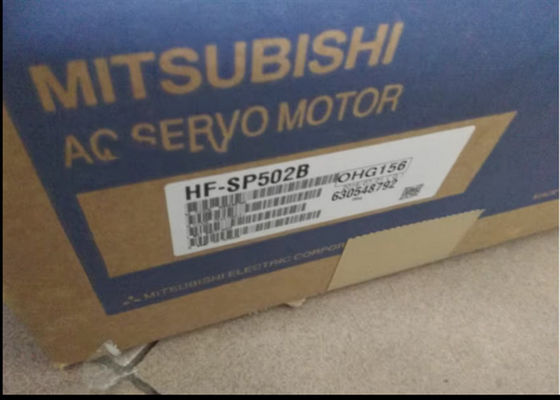

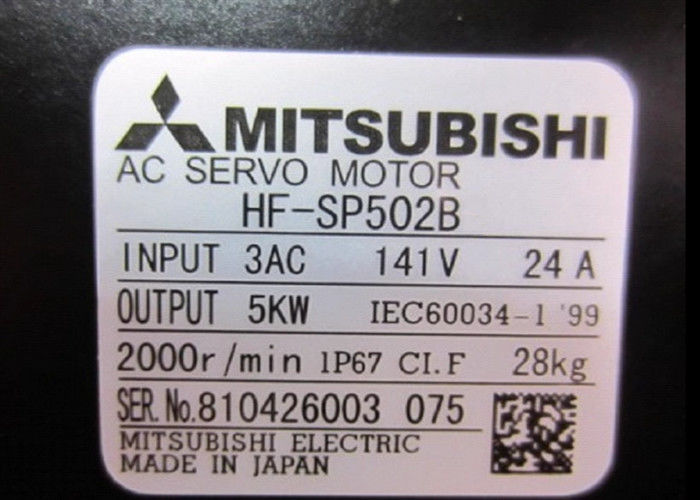

Dettagli del prodotto del servomotore industriale di HF-SP502B

• Servomotore di serie di HF con il freno 5KW (HFSP502B)
• Produttore: Mitsubishi
• Serie: Serie di HF
• HF-SP502B
• CESSATO DAL PRODUTTORE
• SERVOMOTORE
• HF-SP MEDIUM-INERTIA
• 2000 GIRI/MIN.
• 5 CHILOWATT
• 24 AMP
• 200 V
• COPPIA DI TORSIONE 23,9 NANOMETRO
• 0 A 40 C
• IP67
• W/ FRENO ELETTROMAGNETICO
• SOSTITUITO DA HGSR502B

La nota) 1.the ha installato la capacità dell'alimentazione elettrica dipende dall'impedenza dell'alimentazione elettrica.

La nota) 2. frequenze rigenerarici del freno indica la frequenza permissibile della decelerazione e di fermata dalla velocità di rotazione stimata su un singolo motore senza l'opzione rigeneratrice. Tuttavia, quando un carico si applica, il valore è 1 (m+1) nella tavola (m. = momento di inerzia del carico/momento di inerzia del motore). Quando la velocità di rotazione stimata è oltrepassata, la frequenza del freno a recupero di energia è inversamente proporzionale al quadrato (velocità di funzionamento/velocità stimata). Nel caso dove i cambiamenti di velocità di funzionamento frequentemente o quando si trasforma in in uno stato rigeneratore normale come alimentazione verticale, calcoli l'importo rigeneratore del calore (w) durante il funzionamento e non superi il potere rigeneratore permissibile (w). Poiché la resistenza rigeneratrice ottimale è differente per ogni sistema, il software di selezione della capacità (download gratuito dal sito Web di Mitsubishi Electric FA) è disponibile. Utilizzi e selezioni la migliore resistenza rigeneratrice. Per informazioni sul potere rigeneratore permissibile di una resistenza rigeneratrice, vedi le opzioni di rigenerazione.

La nota) 3.if il rapporto di momento di inerzia del carico supera il valore dichiarato, prego contatta l'ufficio vendite.

Nota) 4. Tuttavia, quando un riduttore di velocità è attaccato, la parte del riduttore di velocità è equivalente a IP44.

Nota) 5. La direzione della vibrazione è indicata nella la figura. Il valore è il valore della parte che rappresenta il valore massimo (solitamente il sostegno del lato del anti-carico). Quando il motore è bloccato, corrodersi è probabile accadere sul cuscinetto, in modo da sopprima la vibrazione a circa metà del valore permissibile.

La nota) 6.in un ambiente in cui la foschia dell'olio o l'acqua dell'olio si applica costantemente, il servomotore della specificazione standard non può essere utilizzabile. Contatti prego l'ufficio vendite.

La nota) 7.it è raccomandata che la coppia di torsione squilibrata sia utilizzata a 70% o a di meno della coppia di torsione stimata in macchine in cui la coppia di torsione squilibrata accade, quale l'asse di sollevamento.

Nota) 8. Quando usate HF-SP52 con MR-J3W-77B, potete usarlo fissando il parametro no.po04 a □1□□ nel caso di servo amplificatore con la versione di software più in anticipo di B2. Per i servo amplificatori con la versione di software B3 o più successivamente, regolazione di parametro non è richiesta.

Nota: 9. Quando facendo uso del regolatore di FX3U-20SSC-H, il MR-J3W-77B congiuntamente al HF-SP52 è sostenuto versione di software da B3 o da più successivamente.
