MODULO SLC500 SLC A DISTANZA 500 DELL'ADATTATORE DELL'INGRESSO/USCITA DI AB 1747-ASB 57,6 KBIT/S 115 KBIT/S 230 KBIT/S

MODULO SLC500 SLC A DISTANZA 500 DELL'ADATTATORE DELL'INGRESSO/USCITA DI AB 1747-ASB 57,6 KBIT/S 115 KBIT/S 230 KBIT/S

Circa 1747-ASB:

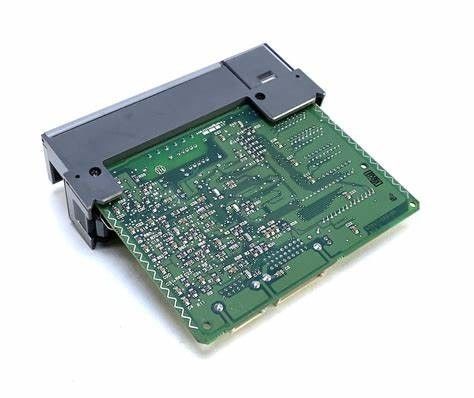

Il AB 1747-ASB è un modulo a distanza dell'adattatore dell'ingresso/uscita che fa parte del sistema di SLC 500. Stabilisce un collegamento di comunicazione fra gli analizzatori dello SpA o di SLC ed i vari moduli 1746 dell'ingresso/uscita via ingresso/uscita a distanza. Il collegamento a distanza dell'ingresso/uscita consiste di un dispositivo matrice un analizzatore dello SpA o cioè, di SLC ed uno o più dispositivi dello schiavo che sono adattatori. La tavola dell'immagine dello SpA o di SLC ottiene il modulo dell'ingresso/uscita chetraccia direttamente dal suo telaio. Per l'immagine che traccia, sostiene sia discreto che il trasferimento di blocchi. Il 1747-ASB ha contributo a 1/2-slot, a 1 scanalatura ed alla scanalatura 2 che indirizza con l'utilizzazione efficiente di immagine. È installato nel telaio con l'unità di elaborazione di SLC 500 ed esplora l'ingresso/uscita nel telaio.

Il modulo 1747-ASB ha corrente della superficie posteriore di 375 mA a 5V e 0 mA a 24V. Ha una dissipazione termica minima e massima di 1,875 W. Può comunicare i dati dell'ingresso/uscita sopra una distanza di fino a 3040 metri e sostiene di baud rate 57.6K, 115.2K e 230.4K. Permette le dimensioni immagine utente-selezionate fino a 32 gruppi logici e comandi fino a 30 scanalature di telaio. Il 1747-ASB inoltre fornisce la memoria non volatile e la capacità estesa di nodo a fino a 32 adattatori. Per collegamenti, il Belden 9463 o il simile cavo di categoria deve essere usato e non richiede alcuna programmazione per l'utente. Utilizza un connettore di 6-Pin Phoenix per il collegamento fra il collegamento a distanza dell'ingresso/uscita e l'unità di elaborazione. Il modulo 1747-ASB sostiene tutti i moduli dell'ingresso/uscita di SLC 501 come i moduli di base, i moduli della resistenza, i contro moduli ad alta velocità, ecc. Per la risoluzione dei problemi e l'operazione, ha tre 7 esposizioni di segmento con la capacità aumentata per la visualizzazione lo stato e degli errori di funzionamento. Il 1747-ASB è inteso per uso in un ambiente industriale e fornisce un'immunità di rumore standard del NEMA.

Il 1747 - ASB è un adattatore a distanza di IO che appartiene alla piattaforma di automazione di SLC 500. Questo adattatore di IO comunica con i moduli dell'analizzatore dell'ingresso/uscita, le carte di interfaccia e gli ingressi per stabilire la connettività a distanza di IO.

Per le applicazioni dello SpA, lo scopo primario di questo modulo è di implementare l'applicazione distribuita di IO su una rete a distanza dell'ingresso/uscita. Confrontato ad un bus di espansione di SLC, l'espansione ha limitato la lunghezza di cavo e un'espansione molto limitata del telaio di SLC. Con un 1747-ASB, fino a 32 telai di SLC con l'analizzatore 1747 di RIO possono essere usati con le distanze applicabili di 762 metri o 2500 piedi per 230,4 KBaud, 1524 metri o 5000 piedi per 115,2 KBaud e 3048 metri o 10.000 piedi per 57,6 KBaud. Fino a 30 sono la capacità di controllo di questo adattatore, questo limite di 30 scanalature può essere segmentato al telaio o allo scaffale differente con ogni scaffale installato con un analizzatore di RIO e un'alimentazione elettrica.

Oltre alla comunicazione con gli analizzatori a distanza di IO, questo modulo può anche essere utilizzato per comunicare con le carte di comunicazione di AB che direttamente sono montate ad un personal computer. Ciò permette alla programmazione ed alla capacità ed al telecomando via un controllo di sorveglianza ed a dell'acquisizione dei dati a distanza di configurazione (SCADA). Alternativamente, AB Human Machine Interfaces (HMI) quali i prodotti di PanelView è capace di aggiunta con un adattatore a distanza dell'ingresso/uscita che permette che il HMI controlli il processo simile ad un sistema di SCADA.

Più informazioni:

Un altro modulo:
I moduli dell'ingresso/uscita di SLC 500 Digital hanno introdotto i numeri di catalogo
1746-IA4, 1746-IA8, 1746-IA16, 1746-IB8, 1746-IB16, 1746-IC16, 1746-IG16, 1746-IH16, 1746-IM4, 1746-IM8, 1746-IM16, 1746-IN16, 1746-ITB16, 1746-ITV16, 1746-IV8, 1746-IV16

Numeri di catalogo dell'uscita
1746-OA8, 1746-OA16, 1746-OAP12, 1746-OB8, 1746-OB6EI, 1746-OB16, 1746-OB16E, 1746-OBP8, 1746-OBP16, 1746-OG16, 1746-OV8, 1746-OV16, 1746-OVP16, 1746-OW4, 1746-OW8, 1746-OW16, 1746-OX8

Numeri di catalogo dell'ingresso/uscita di combinazione
1746-IO4, 1746-IO8, 1746-IO12, 1746-IO12DC
