L'AB 1746-OX8 HA PRODOTTO IL RELÈ ISOLATO SLC 500 DEL MODULO 8 PUNTI 50/60 DI HERTZ
Circa 1747-ASB:

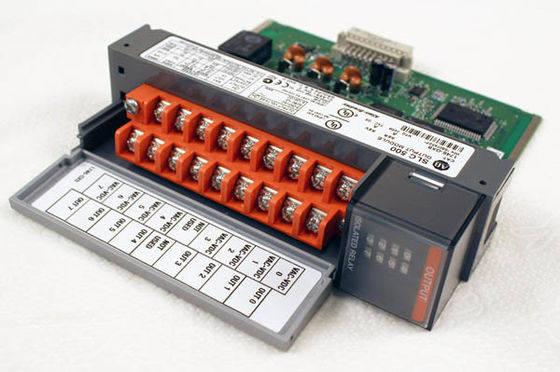

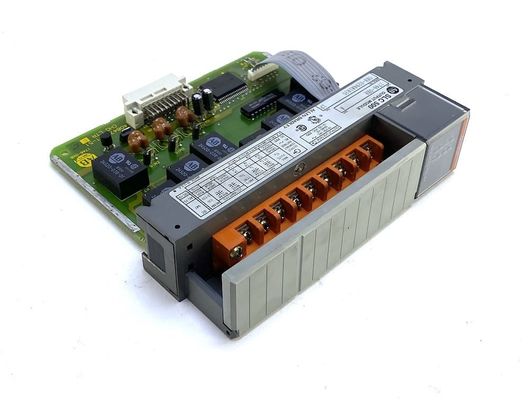

Il Allen-Bradley 1746-OX8 è un modulo di uscita del contatto sotto la famiglia di SLC 500 dei regolatori programmabili. Il 1746-OX8 ha 8 ha isolato le uscite a corrente forte del contatto di relè. Ha una tensione di funzionamento che varia fra il CA CC 5-125V e 5-265V. Ulteriormente, il 1746-OX8 funziona ad una corrente della superficie posteriore di 85mA a CC 5V e a 90mA a CA 24V. La dissipazione di calore per il modulo è 0.825W per punto. Misure minime di dissipazione a 2.590W con complessivamente 8.60W.
Il 1746-OX8 ha un singolo ritardo del carico resistivo massimo di 10.0ms quando SOPRA e di 10.0ms quando FUORI. Il consumo corrente della superficie posteriore per il modulo è 0.085A a CC 5V e a 0.090A a CC 24V. Inoltre, il modulo ha una perdita massima dello fuori stato 0mA e una corrente minima del carico di 10mA a CC 5V. La corrente continua per modulo deve essere limitata per impedire il potere del modulo il superamento del 1440VA. Il 1746-OX8 ha una valutazione del contatto di relè di 30A al massimo di CA 120V con una rottura di 3.0A a CA 240V e una valutazione del contatto di relè di 15A con una rottura di 1.5A. Inoltre, il 1746-OX8 ha una valutazione del contatto di relè di 0.22A e di 1.2A a CC LA CC 125V e 24V rispettivamente.
Il 1746-OX8 ha classe A 1, approvazione di divisione 2 da utilizzare in un ambiente pericoloso. La temperatura di funzionamento per le gamme 1746-OX8 fra 0-60º C (32-140º F) e le gamme di temperature non operanti fra -40-85º C (- 40-185º F) ad umidità di funzionamento senza condensazione 5-95%. Il modulo aderisce alla norma del NEMA CS-232 per le norme di rumore. Il 1746-OX8 ha uno spostamento di funzionamento di vibrazione di 0,015" picco alla velocità di 5-57 hertz con un'accelerazione di 2.5g a 57-2000Hz. Ha una scossa di funzionamento di 10g e di un isolamento 1500V.
Il modulo di AB 1746-OX8 è un canale di SLC 500 per incanalare il modulo di uscita isolato del relè. La gamma di temperatura di funzionamento per il modulo è di 32 - 140 gradi di Fahrenheit. La gamma di temperature non operante è di -40 - 185 gradi di Fahrenheit. La gamma di umidità di funzionamento senza condensazione raccomandata è 5 - 95%. L'immunità di rumore stimata rispetta la norma del NEMA IL ICS 2-230. La valutazione di funzionamento di vibrazione è di 0,015 pollici di spostamento a 5 a 57 Hertz. La valutazione di funzionamento di scossa per il modulo 1746-OX8 è 10 G. che il modulo è certificato dall'UL, norme del CE e di CSA. La dissipazione di calore stimata per punto stimolato per il modulo è di 0,825 watt. La dissipazione di calore minima quando nessun potere del campo si applica è 2,59 punti. La dissipazione di calore totale per il modulo quando tutte le uscite sono stimolate è di 8,6 watt.
Il modulo 1746-OX8 ha 8 uscite individualmente isolate. A 24 volt di CC di tensione della superficie posteriore, il modulo consuma 0,09 amp di corrente ed a 5 volt di CC di tensione della superficie posteriore, il modulo consuma 0,085 ampèri. Nello su stato il ritardo del segnale con un carico resistivo massimo è di 10 millisecondi. Nello fuori stato, il ritardo del segnale per il carico resistivo massimo è di 10 millisecondi. La gamma di tensione di funzionamento con un rifornimento di CC di 5 volt è di 5 - 125 volt e con i 24 rifornimenti di CC di volt, è di 5 - 265 volt. La perdita di punta dello fuori stato è di 0 milliampère. Il livello minimo di corrente raccomandata del carico indica di 10 milliampère 5 volt di CC. A 120/240 di volt di CA, la corrente continua per punto è 2,5 ampèri. A 125 volt di CC, la corrente continua per punto è 1 amp e 24 volt di CC, la corrente continua per punto indica 2 ampèri.
Più informazioni:
| Produttore |
AB/Rockwell Automation |
| Serie |
SLC 500 |
| Numero del pezzo |
1746-OX8 |
| Tipo di prodotto |
Modulo di uscita |
| Tipo dell'uscita |
Uscite del relè |
| Uscite |
8 |
| Temperatura di funzionamento |
32 - 140 gradi di Fahrenheit |
| Temperatura di stoccaggio |
-40 - 185 gradi di Fahrenheit |
| Dissipazione di calore totale |
8,6 watt |
| Dissipazione di calore per punto |
0,825 watt |
-
Controlli la pubblicazione per vedere se ci sono i codici e spiegazioni degli errori sul significato di questi codici.
-
Assicuri che i DIP switch siano configurati correttamente, pubblicazione inoltre aiutino con questo processo.
-
Controlli per vedere che il cavo di RIO è terminato correttamente su entrambe l'estremità.
-
Ispezioni visivamente le comunicazioni di RIO cablano per i danni se possibile.
-
Se per mezzo di un modulo dell'analizzatore per essere sicuro di ricontrollare configurazione come pure i G-dati utilizzati nella programmazione
-
Esamini il modulo danno quale il bordo rotto fuori bruciato delle componenti come pure terminando i perni che inseriscono nella superficie posteriore.
-
Assicuri che lo scaffale che il modulo di ASB sta inserendo è nella buona condizione di lavoro
Un altro modulo: I moduli dell'ingresso/uscita di SLC 500 Digital hanno introdotto i numeri di catalogo1746-IA4, 1746-IA8, 1746-IA16, 1746-IB8, 1746-IB16, 1746-IC16, 1746-IG16, 1746-IH16, 1746-IM4, 1746-IM8, 1746-IM16, 1746-IN16, 1746-ITB16, 1746-ITV16, 1746-IV8, 1746-IV16
Numeri di catalogo dell'uscita1746-OA8, 1746-OA16, 1746-OAP12, 1746-OB8, 1746-OB6EI, 1746-OB16, 1746-OB16E, 1746-OBP8, 1746-OBP16, 1746-OG16, 1746-OV8, 1746-OV16, 1746-OVP16, 1746-OW4, 1746-OW8, 1746-OW16, 1746-OX8
Numeri di catalogo dell'ingresso/uscita di combinazione1746-IO4, 1746-IO8, 1746-IO12, 1746-IO12DC
