| nome di modo |

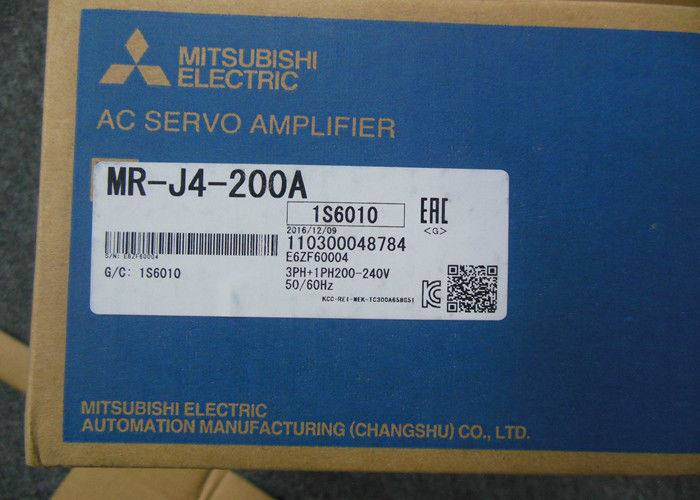

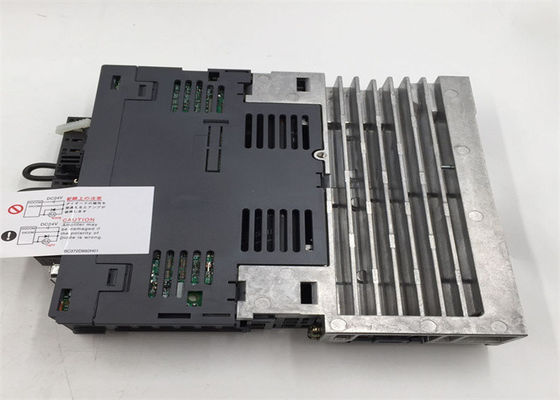

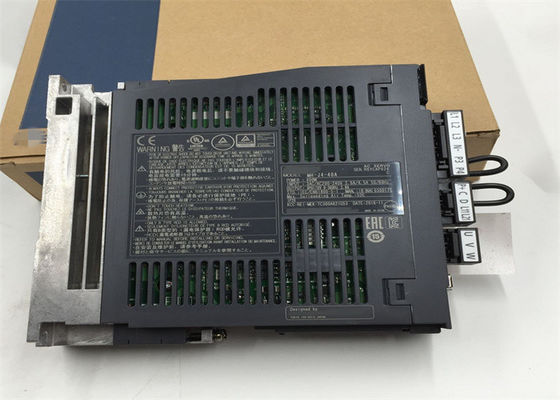

MR-J4-200A |
| Oggetto immagazzinato |
S |
| Uscita |
Tensione nominale |
170 VCA trifase |
| Corrente nominale (A) |
11,0 |
|
Circuito principale
Potere
Rifornimento
|
Tensione/frequenza |
200 VCA trifase - 240 VCA, 50/60 di hertz |
| Corrente nominale (A) |
10,5 |
| Fluttuazione ammissibile di tensione |
170 VCA trifase - 264 VCA |
| Fluttuazione ammissibile di frequenza |
massimo di ±5% |
|
Controllo
Circuito
Potere
Rifornimento
|
Tensione/frequenza |
1-phase 200 VCA - 240 VCA, 50/60 di hertz |
| Corrente nominale (A) |
0,2 |
| Fluttuazione ammissibile di tensione |
1-phase 170 VCA - 264 VCA |
| Fluttuazione ammissibile di frequenza |
massimo di ±5% |
| Consumo di energia (w) |
30 |
| Alimentazione elettrica dell'interfaccia |
24 VCC ±10% (capacità corrente richiesta: 0,5 A (segnale compreso del connettore CN8)) |
| Interfaccia lata carico del codificatore |
Comunicazione di serie ad alta velocità di Mitsubishi |
|
Potere rigeneratore tollerabile dell'accessorio
Resistenza rigeneratrice (W)
|
100 |
| Metodo di controllo |
Controllo della sinusoide PWM/metodo di controllo corrente |
| Freno dinamico |
Accessorio |
| Funzioni protettive |
Arresto di sovracorrente, arresto rigeneratore di sovratensione, arresto di sovraccarico (termale elettronico), protezione di surriscaldamento del servomotore, protezione di errore del codificatore, protezione di errore rigeneratrice, protezione di undervoltage, protezione di interruzione di corrente istantanea, protezione di eccesso di velocità, eccessiva protezione di errore, protezione di rilevazione del polo magnetico, protezione lineare dell'errore del servocomando |
|
Posizione
Controllo
Modo
|
Frequenza massima di impulso introdotto |
4 Mpps (quando usando ricevitore differenziale), 200 kpps (quando per mezzo del aperto collettore) |
| Posizionamento dell'impulso di risposte |
Risoluzione del codificatore: 22 bit |
| Fattore moltiplicarsi di impulso di comando |
Multiplo elettronico dell'ingranaggio A/B, A: 1 - 16777216, B: 1 - 16777216, 1/10 < A="">
|
| Posizionamento della regolazione completa di larghezza |
0 impulsi ±65535 agli impulsi (unità di impulso di comando) |
| Errore eccessivo |
rotazioni ±3 |
| Limite di coppia di torsione |
Messo dai parametri o dall'entrata analogica esterna (0 CC di V +10 a coppia di torsione di V DC/maximum) |
|
Velocità
Controllo
Modo
|
Gamma di controllo di velocità |
1:2000 analogico di comando di velocità, 1:5000 interno di comando di velocità |
| Il comando analogico della velocità ha introdotto |
0 CC di V a velocità di ±10 V DC/rated (la velocità a 10 V è variabile con |
| Tasso di fluttuazione di velocità |
massimo di ±0.01% (fluttuazioni 0% - 100% del carico), 0% (fluttuazione di potere: ±10%)
±0.2%maximum (± di temperatura ambiente 25 10 gradi centigradi) soltanto quando usando comando di velocità analogico
|
| Limite di coppia di torsione |
Messo dai parametri o dall'entrata analogica esterna (CC 0V ad una coppia di torsione di +10 VDC/maximum) |
|
Coppia di torsione
Controllo
Modo
|
Il comando analogico di coppia di torsione ha introdotto |
0VDCto±8VDC/maximum coppia di torsione (impedenza dell'input: kohm 10 - 12) |
| Limite di velocità |
Messo dai parametri o dall'entrata analogica esterna (0VDC a velocità del ± 10 VDC/rated) |
| Controllo di ciclo completamente chiuso |
Disponibile in futuro |
| Funzione di sicurezza |
STO (IEC/EN 61800-5-2) |
| Funzione di comunicazione |
USB: Colleghi un con computer personale (SIG. Configurator 2 compatibile) |
| Struttura (valutazione del IP) |
Raffreddamento della forza, aperto (IP20) |
| Montaggio vicino |
Possibile |
| Peso (chilogrammi) |
2,1 |
