Un picco di corrente di 12,5 amp di ab 2198-H015-ERS2 ha prodotto di input di 3 e di 1 fasi 190 - 528 il VCA

Un picco di corrente di 12,5 amp di ab 2198-H015-ERS2 ha prodotto di input di 3 e di 1 fasi 190 - 528 il VCA

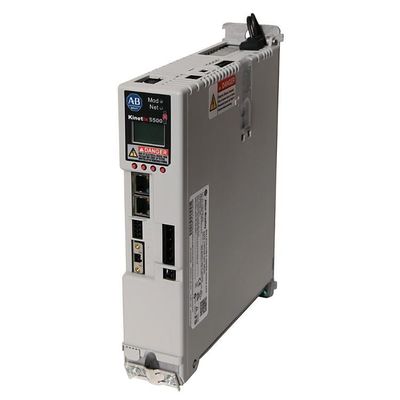

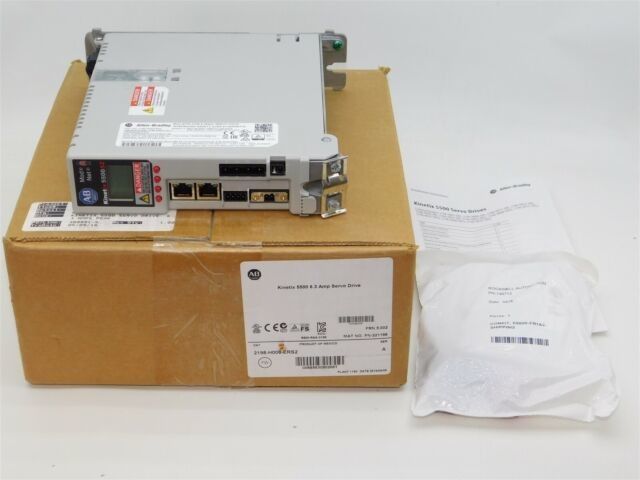

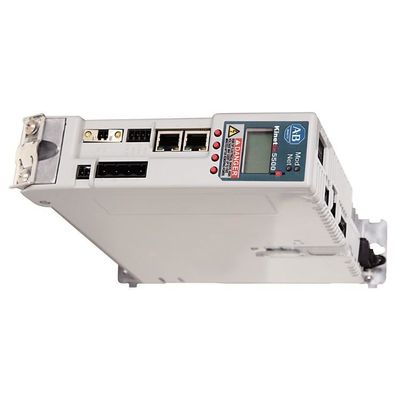

Circa 2198-H015-ERS2:

Il 2198-H015-ERS2 è azionamento di Ethernet I/P Digital di AB Kinetix 5500 un servo. Questo servo azionamento è usato per l'applicazione di controllo di posizione e di moto e capace direttamente di integrazione con i regolatori che risiedono sulla rete di Ethernet I/P. Questo azionamento fornisce la corrente d'uscita ed il potere necessari all'azionamento un servomotore di Kinetix, seguente il moto definito e posizionante il profilo.

Il 2198-H015-ERS2 è specificamente compatibile con CompactLogix 5370 regolatori per implementare il moto integrato sopra Ethernet I/P. secondo il regolatore, asce di moto può essere definito. Le asce di un moto possono essere composte di tutta la combinazione di CIP guida le asce, le asce consumate, le asce virtuali ed altre asce configurabili. Ulteriormente, il ciclo di posizione, il ciclo di velocità ed il ciclo di coppia di torsione possono essere configurati con il regolatore.

Il 2198-H015-ERS2 è alimentato rispettivamente da una gamma di tensione in ingresso di 195-264V rms, trifase e di 324-528V rms, trifase mentre i livelli di tensione nominale sono 240V e 480 V. Questo azionamento fornisce una corrente d'uscita continua (rms) 13,0 di A, una corrente d'uscita di punta di 32,5 A e potenza di uscita di 4.0kW - 8,3 chilowatt secondo il rifornimento di tensione in ingresso. Questo azionamento ha una resistenza di scambio interna di 60? e un potere interno dello scambio di 50 W. Questo azionamento sostiene la larghezza di banda massima del loop di larghezza di banda di velocità di 300 hertz e di corrente di 1000 hertz.

Il 2198-H015-ERS2 viene con due (2) interfaccia di comunicazione di Ethernet. Questi porti sostengono le topologie livellate lineari, del dispositivo e della stella dell'anello (DOLLARO). Ciò elimina il bisogno di acquisto dell'adattatore supplementare per permettere alla comunicazione con il regolatore ed i dispositivi del partner. Questo servo azionamento è inoltre capace di funzionalità sicura di coppia di torsione-Fuori (STO) come la sicurezza funzionale integrata dell'azionamento.

• 2198H015ERS2

• SERVO AZIONAMENTO

• 195-264/324-528 LA CONDUTTURA DI VCA HA INTRODOTTO

• 3.4/5.2 ARMI

• 24 VCC DI INPUT DI CONTROLLO

• 2,8 AMP

• 0-460 IL MOTORE DI VRMS HA PRODOTTO

• 5 RMS


Tipicamente, una corrente del carico non è costante. Varia col passare del tempo. Per la compatibilità del carico di impulso, le regole seguenti devono essere incontrate:

a) La richiesta di potere di impulso deve avere luogo inferiore a 150% della potenza nominale.

b) La durata del potere di impulso deve essere più breve del tempo conceduto di Elettrico spinta. (vedi per produrre la sezione)

c) (R.M.S.) la corrente d'uscita media deve essere sotto la corrente d'uscita continua specificata. Se la corrente di R.M.S è più alta, l'unità risponderà con un arresto termico dopo un po'. Usi la curva massima del duty cycle (fig. 27-2) per controllare se la corrente d'uscita media è sotto la corrente nominale.

d) Per le altitudini più superiore 2000m riducono il caricamento di impulso (30W/1000m) o la temperatura ambiente

Segua questi punti per montare l'azionamento nelle configurazioni di unico asse.
1. osservi questi requisiti di spazio quando montano un singolo azionamento al pannello:
• Lo spazio supplementare è richiesto per le funi e cavi o il sistema del collegamento del dividere-bus collegato alla cima dell'azionamento.
• Lo spazio supplementare è richiesto se altri dispositivi sono installati sopra e/o sotto l'azionamento ed hanno requisiti di spazio dei loro propri.
• La distanza supplementare a destra e a sinistra dell'azionamento è richiesta una volta montata adiacente alle attrezzature sensibili per la misurazione del rumore o ai modi puliti del cavo.
• La profondità minima raccomandata del gabinetto è di 300 millimetri (11,81 dentro.).

1606-XLE120E & 1606-XLE120EC 24V, 5A; Input di monofase
Istruzioni per l'operazione bifase:
) un collegamento fase per fase è permesso finchè la tensione di fornitura è sotto 240V (+10%).
b) utilizza un fusibile o un interruttore per proteggere l'input di N. L'input di N internamente non è protetto ed in questo caso è collegato ad un cavo caldo

Adisadvantages:
A. L'alimentazione elettrica difettosa non può essere riconosciuta. Il LED verde ancora sarà sopra poiché è inverso a forza dall'altra alimentazione elettrica.
B. Non riguarda i guasti quale un cortocircuito interno nel lato secondario dell'alimentazione elettrica. - Virtualmente quasi impossibile - in un caso, l'unità difettosa si trasforma in in un carico per le altre alimentazioni elettriche e la tensione in uscita non può essere mantenuta più.

Un altro modulo:
I moduli dell'ingresso/uscita di SLC 500 Digital hanno introdotto i numeri di catalogo
1746-IA4, 1746-IA8, 1746-IA16, 1746-IB8, 1746-IB16, 1746-IC16, 1746-IG16, 1746-IH16, 1746-IM4, 1746-IM8, 1746-IM16, 1746-IN16, 1746-ITB16, 1746-ITV16, 1746-IV8, 1746-IV16
Numeri di catalogo dell'uscita
1746-OA8, 1746-OA16, 1746-OAP12, 1746-OB8, 1746-OB6EI, 1746-OB16, 1746-OB16E, 1746-OBP8, 1746-OBP16, 1746-OG16, 1746-OV8, 1746-OV16, 1746-OVP16, 1746-OW4, 1746-OW8, 1746-OW16, 1746-OX8
Numeri di catalogo dell'ingresso/uscita di combinazione
1746-IO4, 1746-IO8, 1746-IO12, 1746-IO12DC
