Un picco di corrente di 6,3 amp di ab 2198-H008-ERS2 ha prodotto di input di 3 e di 1 fasi 190 - 528 il VCA

Un picco di corrente di 6,3 amp di ab 2198-H008-ERS2 ha prodotto di input di 3 e di 1 fasi 190 - 528 il VCA

Circa 2198-H008-ERS2:

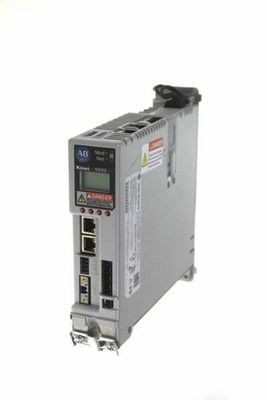

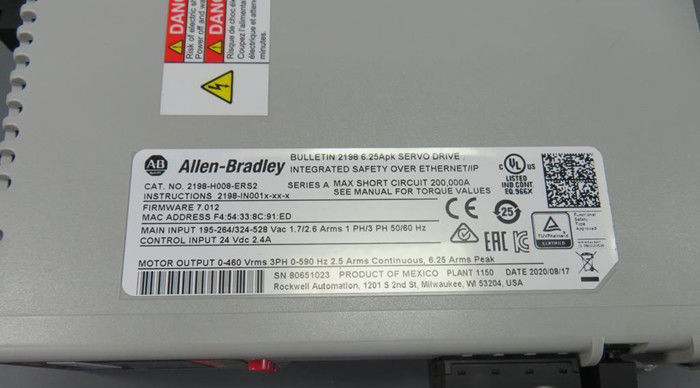

Il AB 2198-H008-ERS2 è azionamento di Ethernet I/P di Kinetix 5500 un servo. Questo azionamento caratterizza una porta di comunicazione integrata doppia di Ethernet I/P che permettono a questo azionamento di collegarsi ad una rete Ethernet attuale allo scopo dell'implementare l'integrazione e la coppia di torsione sicura integrata fuori da funzionalità (STO). Questo azionamento è l'operazione una volta fornito con 195… 264V rms, monofasi (nom 240V); 195… 264V rms, trifasi (nom 240V) e 324… 528V rms, trifasi (nom 480V).

Queste tensioni in ingresso permettono all'azionamento di consegnare le valutazioni potenza di uscita e correnti di 0,5 chilowatt a 195… 264V rms, monofasi; 0,8 chilowatt a 195… 264V rms, trifasi e 1,6 chilowatt a 324… 528V rms, corrente d'uscita trifase come pure continua (0-peak) di 3,5 A, corrente d'uscita continua (rms) di 2,5 A, corrente d'uscita di punta (0-peak) di 8,8 A e corrente d'uscita di punta (rms) di 6,25 A.

Questo azionamento sostiene l'integrazione a ControlLogix 5570, a ControlLogix 5580, a CompactLogix 5370, o a CompactLogix 5380 regolatori che usando il progettista di Logix dello studio 5000. Ciò è il metodo di integrazione di prima dove i parametri dell'azionamento possono trasformarsi in in parte del programma applicativo ed elaborata dal regolatore di Logix. Ciò permette la configurazione dinamica e le assegnazioni dell'azionamento, minimizzanti il bisogno di intervento umano e di rottura trattata.

I connettori disponibili installati a questo azionamento sono connettore di risposte del motore (MF), gli input di Digital (IOD) connettore, connettore del freno del motore (Poiché), connettore della resistenza di scambio (RC), connettore di alimentazione in ingresso di entrata delle condutture di CA (IPD), connettore della sbarra collettrice di corrente continua (CC) (nell'ambito della copertura), connettore di alimentazione in ingresso di entrata di controllo 24V (CP) e connettore di potere del motore (mp). Questo azionamento sostiene l'installazione d'impilamento zero che è utilizzata idealmente negli spazi minimi e stretti del pannello.

L'azionamento funziona in varie configurazioni, sia autonome che multiasse: l'ibrido comune di AC/DC ha diviso AC/DC, il CA comune e la CC comune. Fornisce ad una soluzione redditizia di moto, consegnando sia il rendimento elevato che la scalabilità le bobine del motore abbinate per determinare le valutazioni per l'incollatura ottimizzata del sistema (0,6 chilowatt - 1,6 chilowatt).

Migliorando la cartella dell'architettura di media scadenza, questo sistema di moto è destinato per collegare ed azionare con CompactLogix 5370 regolatori usando l'ambiente dello studio 5000 e l'appoggio del moto integrato sulla rete di EtherNet/IP. L'applicazione del progettista di Logix dello studio 5000, le versioni 24,00 o successivamente dovrebbe essere usata. Con i benefici di questo sistema di moto, le applicazioni di moto possono essere fatte funzionare su una piattaforma di singolo controllo usando una singola rete, semplificante la progettazione, il funzionamento e la manutenzione di attrezzatura. La caratteristica che sta fuori circa questo servo modello dell'azionamento è la sua coppia di torsione-fuori sicura via la sua capacità della rete di EtherNet/IP.

Questa caratteristica funziona tipicamente dentro avendo il GuardLogix 5570 o edizione del regolatore della sicurezza di GuardLogix 5370 del compatto un comando sicuro di coppia di torsione-Fuori (STO) sulla rete di EtherNet/IP; il 2198-H008-ERS2 ha integrato l'azionamento della sicurezza poi esegue il comando.

• SERVO AZIONAMENTO

• KINETIX 5500

• 195-264 / 324-528 VCA

• FASE 3

• W/SAFETY

Tipicamente, una corrente del carico non è costante. Varia col passare del tempo. Per la compatibilità del carico di impulso, le regole seguenti devono essere incontrate:

a) La richiesta di potere di impulso deve avere luogo inferiore a 150% della potenza nominale.

b) La durata del potere di impulso deve essere più breve del tempo conceduto di Elettrico spinta. (vedi per produrre la sezione)

c) (R.M.S.) la corrente d'uscita media deve essere sotto la corrente d'uscita continua specificata. Se la corrente di R.M.S è più alta, l'unità risponderà con un arresto termico dopo un po'. Usi la curva massima del duty cycle (fig. 27-2) per controllare se la corrente d'uscita media è sotto la corrente nominale.

d) Per le altitudini più superiore 2000m riducono il caricamento di impulso (30W/1000m) o la temperatura ambiente

Segua questi punti per montare l'azionamento nelle configurazioni di unico asse.
1. osservi questi requisiti di spazio quando montano un singolo azionamento al pannello:
• Lo spazio supplementare è richiesto per le funi e cavi o il sistema del collegamento del dividere-bus collegato alla cima dell'azionamento.
• Lo spazio supplementare è richiesto se altri dispositivi sono installati sopra e/o sotto l'azionamento ed hanno requisiti di spazio dei loro propri.
• La distanza supplementare a destra e a sinistra dell'azionamento è richiesta una volta montata adiacente alle attrezzature sensibili per la misurazione del rumore o ai modi puliti del cavo.
• La profondità minima raccomandata del gabinetto è di 300 millimetri (11,81 dentro.).

1606-XLE120E & 1606-XLE120EC 24V, 5A; Input di monofase
Istruzioni per l'operazione bifase:
) un collegamento fase per fase è permesso finchè la tensione di fornitura è sotto 240V (+10%).
b) utilizza un fusibile o un interruttore per proteggere l'input di N. L'input di N internamente non è protetto ed in questo caso è collegato ad un cavo caldo

Adisadvantages:
A. L'alimentazione elettrica difettosa non può essere riconosciuta. Il LED verde ancora sarà sopra poiché è inverso a forza dall'altra alimentazione elettrica.
B. Non riguarda i guasti quale un cortocircuito interno nel lato secondario dell'alimentazione elettrica. - Virtualmente quasi impossibile - in un caso, l'unità difettosa si trasforma in in un carico per le altre alimentazioni elettriche e la tensione in uscita non può essere mantenuta più.

Un altro modulo:
I moduli dell'ingresso/uscita di SLC 500 Digital hanno introdotto i numeri di catalogo
1746-IA4, 1746-IA8, 1746-IA16, 1746-IB8, 1746-IB16, 1746-IC16, 1746-IG16, 1746-IH16, 1746-IM4, 1746-IM8, 1746-IM16, 1746-IN16, 1746-ITB16, 1746-ITV16, 1746-IV8, 1746-IV16
Numeri di catalogo dell'uscita
1746-OA8, 1746-OA16, 1746-OAP12, 1746-OB8, 1746-OB6EI, 1746-OB16, 1746-OB16E, 1746-OBP8, 1746-OBP16, 1746-OG16, 1746-OV8, 1746-OV16, 1746-OVP16, 1746-OW4, 1746-OW8, 1746-OW16, 1746-OX8
Numeri di catalogo dell'ingresso/uscita di combinazione
1746-IO4, 1746-IO8, 1746-IO12, 1746-IO12DC
