Azionamento di CA di 22C-D022N103 AB Variable Frequency Inverter 11 chilowatt
L'azionamento di CA, l'input di CA 11 chilowatt (15 HP), 480V, 3 pH, 50-60 hertz, uscita di 22 A, tipo di UL-NEMA, di IP20 aperto, montaggio di pannello, con il PID, legame del sistema di PIP Algorithm AndFire, dentro, pagina C, 0,98 PF, tastiera integrale ed esposizione principale, RS485, hanno riparato i collegamenti del blocchetto terminali.

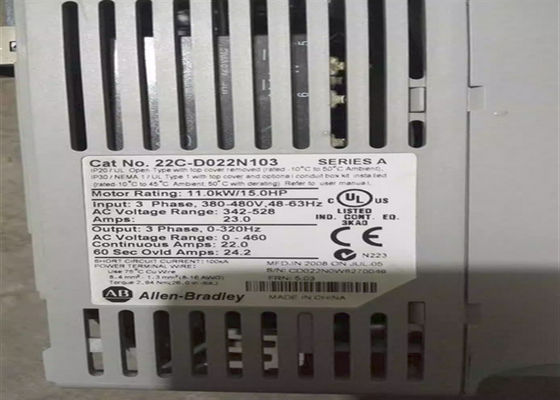

Caratteristiche tecniche per 22C-D022N103
Marca AB
Protocolli di comunicazione facoltativi: BacNet; LonWorks; ProfiBus; Ethernet; DeviceNet; ControlNet
Porta di comunicazione incorporata: RS485
Valutazione di recinzione: IP20/tipo aperto UL del NEMA
Installazione: Supporto del pannello
Ingresso/uscita incluso: Input discreti: Sette (7) lavandino/uscite discrete di fonte: Uno (1) uscita aperta; Due (2) la forma C contatta l'entrata analogica: Due (2) entrata analogico 0-10VDC; 0 - uscita analogica 20mA: Due (2) entrata analogico 0-10VDC; 0 - 20mA
Metodo di controllo: V/Hz, compensazione di slittamento, processo PID
Valutazione applicabile del motore: HP 15,0 (11,0 CHILOWATT)
Tensione in uscita: 0-460VAC
Corrente di ingresso: 23 A
Fase introdotta: trifase
Produttore: Rockwell Automation/AB
| Corrente d'uscita |
22 A |
| Tensione in ingresso |
342-528VAC |
| Numero del pezzo/catalogo no. |
22C-D022N103 |
| Serie di prodotti |
Powerflex 400 |
| Tipo di prodotto |
Azionamento della pompa & del fan |
| Cavalli vapore |
15 |
| Fase |
Trifase |
| Recinzione |
Supporto del pannello - IP20, tipo di NEMA/UL si aprono |
| Amperaggio |
22 amp |
| Pagina |
Dimensione C |
| Input |
Tastiera integrale |
Circa 22C-D022N103
Il AB 22C-D022N103 fa parte dei 380 - 480 volt di CA, PowerFlex trifase 400 serie di registrazioni dell'azionamento regolabili di CA di frequenza. È un azionamento redditizio, utilizzato idealmente per controllo di velocità della pompa e del fan nelle applicazioni variabili del fan e della pompa di coppia di torsione e la sua vasta gamma delle caratteristiche incorporate permette l'integrazione di sistema rapida e senza cuciture. Questo modulo stimato del supporto del pannello di 11 chilowatt (15 HP) ha corrente alternata - struttura e 22 di dimensione una corrente d'uscita. Viene con una classe non filtrata dell'emissione e una tastiera integrale con due linee di 16 caratteri ciascuna oltre alla sua esposizione LCD con gli indicatori del LED per la configurazione di sistema ed il monitoraggio facili di stato dell'errore.
L'azionamento regolabile di CA di frequenza 22C-D022N103 ha una caratteristica ausiliaria inclusa del controllo motorio che permette il funzionamento di fino a tre motori linea-avviati supplementari, oltre al motore direttamente controllato. Quando questa funzionalità è permessa a, le risposte e un segnale di riferimento sono usati dal PID regolare la velocità al del motore controllato a azionamento. Quando la capacità di questo motore iniziale non risponde all'esigenza del prodotto, il regolatore dell'azionamento avvia automaticamente un motore ausiliario. Un aumento continuato nella richiesta inizierà l'inizio dei motori supplementari fino a rispondere l'esigenza. Similmente, quando le diminuzioni della domanda, un motore ausiliario è interrotta e la caratteristica ausiliaria di PowerFlex amplifica alla la velocità controllata a azionamento del motore. Il modulo 22C-D022N103 ha un IP20, il tipo aperto recinzione di NEMA/UL per il montaggio convenzionale all'interno di o fuori di un gabinetto di controllo in una zona di temperatura ambiente centigrado di 45 gradi (113 gradi di Fahrenheit). Ciò può essere migliorata recinzione ad un tipo 1 di NEMA/UL, di IP30 con una copertura superiore supplementare e corredi facoltativi del contenitore di condotto. La flessibilità nell'installazione di questo modulo è migliorata dalla valutazione dell'assemblea plenaria dell'UL che permette il montaggio diretto in un sistema di trasporto dell'aria.
Il 22C-D022N103 è ottimizzato particolarmente per l'operazione con il ventilatore e l'applicazione della pompa, che sono trovati comunemente nell'applicazione del riscaldamento Ventillation e del condizionamento d'aria (HVAC), dell'acqua e dello sprecone, centrale elettrica, l'estrazione mineraria, fabbricazione e può altre industrie.
Il 22C-D022N103 inoltre è conosciuto come un azionamento variabile di frequenza (VFD) o variatori di velocità (VSD). Consegna il controllo di velocità di modulazione variando la frequenza e mantiene la proporzionalità con la tensione che produce così una velocità variabile con l'uscita costante di coppia di torsione così ha chiamato Volts/il metodo controllo di Hertz. Oltre al metodo di controllo di volt/Hertz, il 22C-D022N103 è inoltre capace di funzionalità di PID di processo per controllo automatico di frequenza dell'uscita in riferimento alla variabile trattata ricevuta ed al del punto vincente configurato dell'azionamento. Inoltre è fornito del cominciare programmabile dell'utente differente. Fermandosi e le caratteristiche in ozio quale l'inizio di volo, si arrampicano, rampa-giù, accelerazione, la decelerazione, sonno/risveglio per nominare alcuni.

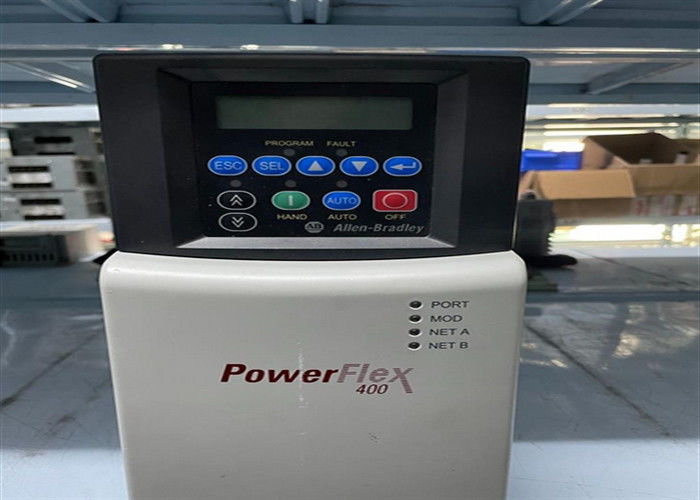

Il 22C-D022N103 inoltre viene con una tastiera fissa con 2 la linea, il carattere 16 per linea la lettura LCD, una porta di comunicazione integrale RS485 usata per i collegamenti di reti e l'operazione a distanza e configurazione.
Il 22C-D022N103 è stimolato da una gamma del rifornimento di tensione in ingresso di 340-528VAC, da una frequenza dell'input e trifase di 48-63 hertz e da una corrente di ingresso di 23 ampèri. Consegna una corrente d'uscita del continour di 22 ampèri, 0-460VAC, rifornimento trifase di tensione verso il motore mentre la valutazione applicabile del motore per il 22C-D022N103 è HP 15,0 (11,0 chilowatt).
