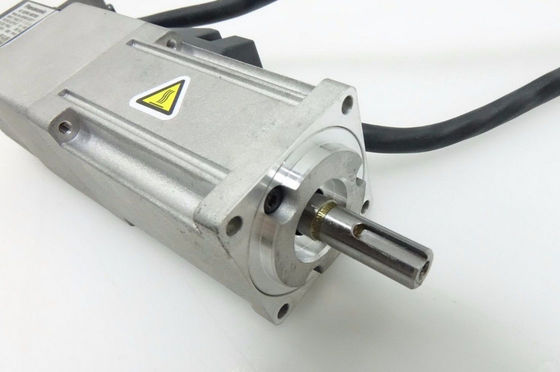

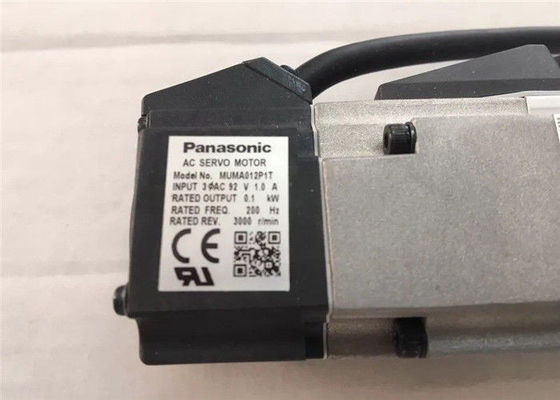

Numero del pezzo MUMA012P1T
Servomotore del prodotto
Servomotore di serie del MINAS E di nome di prodotto
Le caratteristiche comprimono servo soltanto per controllo di posizione.
Numero del pezzo MUMA012P1T
Tipo inerzia ultrabassa
Recinzione IP65
Circa recinzione eccetto la parte girante di estremità del leadwire e dell'albero di uscita.
Le condizioni ambientali per maggiori informazioni, si riferiscono prego al manuale di istruzioni.
Specifiche di tensione 200 V
Potenza nominale 100 W
Corrente nominale (A (rms)) 1,0
Tenuta del freno con
Massachussets (chilogrammo) 0,70
Guarnizione senza
Scanalatura dell'asse, rubinetto concentrare

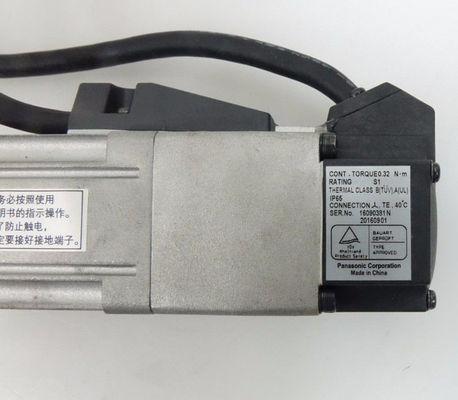

Coppia di torsione stimata (⋅ di N m) 0,32
Coppia di torsione di punta massima momentanea (⋅ di N m) 0,95
Frequenza rigeneratrice del freno (periodi/min) senza opzione: Nessun limite
Con opzione: Nessun limite
Numero del pezzo di opzione (resistenza rigeneratrice esterna): DV0P2891
Circa la nota rigeneratrice di frequenza del freno) 1. frequenze rigenerarici del freno rappresentano la frequenza delle fermate del motore dalla velocità stimata con la decelerazione senza carico.
⋅ se il carico è collegato, frequenza essere definito come 1 (m. + 1), dove m. = ()/(di momento di inerzia del carico momento di inerzia del rotore).
Il ⋅ quando la velocità del motore supera la velocità stimata, frequenza rigeneratrice del freno è nella proporzione inversa con quadrato di (velocità di marcia/velocità stimata).
Il ⋅ la tensione di alimentazione elettrica è AC115 V (a 100 V della tensione principale). Se la tensione di rifornimento oscilla, la frequenza è nella proporzione inversa con quadrato di (tensione di rifornimento corrente /115) riguardante il valore nella tavola.
Il ⋅ quando la rigenerazione si presenta frequentemente continuosly tali casi come i cambiamenti di velocità di marcia o alimentazione verticale, consulta noi o un commerciante.
Nota) 2. Se l'efficace coppia di torsione è all'interno della coppia di torsione stimata, non c'è limite in freno rigeneratore.
Velocità di rotazione stimata (r/min) 3000
Velocità massima rotazionale stimata (r/min) 5000
Momento di inerzia del rotore (²) del ⋅ m. di x10-4 chilogrammo 0,036
Rapporto raccomandato di momento di inerzia del carico e del rotore 30 volte o di meno
Circa il rapporto raccomandato di momento di inerzia del carico e della nota del rotore) 3. consultano noi o un commerciante se il momento di inerzia del carico supera il valore specificato.
Codificatore rotatorio: specifiche 2500 P/r incrementali
Codificatore rotatorio: Risoluzione 10000
