Dettagli rapidi

Gamma di prodotti
Processo ATV600 di Altivar
Prodotto o tipo componente
Variatore di velocità
Applicazione specifica del prodotto
Processo ed utilità
breve nome del dispositivo
ATV630
Variante
Versione standard
Destinazione del prodotto
Motori asincroni
Motori sincroni
Filtro da contabilità elettromagnetica
Integrato 492,13 ft (una categoria C3 di 150 m) EN/IEC 61800-3
Grado del IP di protezione
IP21IEC 61800-5-1
IP21IEC 60529
[Noi] tensione di rifornimento stimata
380… 480 V
Grado di protezione
UL 508C di tipo 1 dell'UL
Tipo di raffreddamento
Convezione forzata
Frequenza di rifornimento
50… 60 hertz - 5… 5%
[Noi] tensione di rifornimento stimata
380… 480 V - 15… 10%
Chilowatt di potere del motore
un dovere normale di 55 chilowatt)
45 chilowatt resistenti)
Potenza nominale massima del cavallo
un dovere normale di 75 cavalli vapore
resistente 60 cavalli vapore
Linea corrente
97,2 un dovere di normale di 380 V)
84,2 un dovere di normale di 480 V)
81,4 le 380 V resistenti)
71,8 le 480 V resistenti)
Linea futura ISC
Ka 50
Potenza apparente
70 dovere normale di KVA 480 V)
resistente 59,7 KVA 480 V)
Corrente d'uscita continua
106 un dovere normale di 2,5 chilocicli
88 un resistente 2,5 chilocicli
Profilo del controllo motorio asincrono
Norma costante di coppia di torsione
Norma variabile di coppia di torsione
Modo ottimizzato di coppia di torsione
Profilo del controllo motorio sincrono
Motore a magnete permanente
Motore sincrono di riluttanza
Frequenza dell'uscita dell'azionamento di velocità
0,1… 500 hertz
Frequenza di commutazione nominale
2,5 chilocicli
Frequenza di commutazione
2,5… 8 chilocicli con ridurre le imposte su fattore
regolabile 2… 8 chilocicli
Funzione di sicurezza
STO (coppia di torsione sicura fuori) SIL 3
Logica discreta dell'input
16 velocità prestabilite
Protocollo della porta di comunicazione
Ethernet
Pubblicazione periodica di Modbus
Modbus TCP
Carta di opzione
Scanali un modulo di comunicazione, il DP V1 di Profibus
Scanali un modulo di comunicazione, PROFINET
Scanali un modulo di comunicazione, DeviceNet
Scanali un modulo di comunicazione, Modbus TCP/EtherNet/IP
Scanali un modulo di comunicazione, il collegamento a margherita RJ45 di CANopen
Scanali un modulo di comunicazione, CANopen SUB-D 9
Scanali un modulo di comunicazione, terminali di vite di CANopen
Scanalatura A/slot modulo digitale e analogico di B dell'ingresso/uscita di estensione
Modulo di estensione del relè dell'uscita della scanalatura A/slot B
Scanali un modulo di comunicazione, Ethernet IP/Modbus TCP/MD-Link
modulo di comunicazione, BACnet MS/TP
modulo di comunicazione, Ethernet Powerlink
Complementare
Montaggio del modo
Supporto della parete
Corrente transitoria massima
116,6 un dovere normale di 60 s)
132 i 60 s resistenti)
Fase
fase 3
Numero discreto dell'uscita
0
Tipo discreto dell'uscita
Uscite R1A, R1B, CA del relè di R1C 250 V 3000 mA
Uscite R1A, R1B, dc del relè di R1C 30 V 3000 mA
Uscite R2A, CA del relè di R2C 250 V 5000 mA
Uscite R2A, dc del relè di R2C 30 V 5000 mA
Uscite R3A, CA del relè di R3C 250 V 5000 mA
Uscite R3A, dc del relè di R3C 30 V 5000 mA
Tensione in uscita
<> Spinta corrente temporanea ammissibile
1,1 x in un dovere normale di 60 s)
1,5 x in 60 s resistenti)
Compensazione di slittamento del motore
Non disponibile nella legge a magnete permanente del motore
Può essere soppresso
Automatico qualunque il carico
Regolabile
Rampe di decelerazione e di accelerazione
Regolabile lineare esclusivamente da 0,01… 9999 s
Interfaccia fisica
Ethernet
RS a due fili 485
Frenando alla fermata
Mediante l'iniezione di CC
Tipo di protezione
Motore di protezione termica
Coppia di torsione sicura fuori dal motore
Motore della rottura di fase del motore
Azionamento di protezione termica
Coppia di torsione sicura fuori da azionamento
Azionamento di surriscaldamento
Sovracorrente fra le fasi di uscita e l'azionamento della terra
Sovraccarico dell'azionamento di tensione in uscita
Azionamento di protezione di cortocircuito
Azionamento della rottura di fase del motore
Sovratensioni sull'azionamento della sbarra collettrice di corrente continua
Linea azionamento di sovratensione del rifornimento
Linea azionamento di undervoltage del rifornimento
Linea azionamento di perdita di fase del rifornimento
Azionamento di eccesso di velocità
Rottura sull'azionamento di circuito di controllo
Velocita di trasmissione
10, 100 Mbits
4800 bps, 9600 bps, 19200 bps, 38,4 kilobits
Risoluzione di frequenza
Il visualizzatore 0,1 hertz
Entrata analogica 0.012/50 hertz
Struttura di trasmissione
RTU
Collegamento elettrico
Terminali di vite smontabili di controllo 0,5… 1,5 AWG 16 dell'AWG 20 del ² di millimetro…
Linea terminale di vite del lato 70… 120 millimetri del ² di kcmil 250 dell'AWG 1/0…
Terminale di vite del motore 70… 120 millimetri del ² di kcmil 250 dell'AWG 1/0…
Tipo del connettore
RJ45 su Ethernet del terminale grafico)/Modbus a distanza TCP
RJ45 sulla pubblicazione periodica a distanza di Modbus del terminale grafico)
Formato di dati
8 bit, dispari configurabile, anche o nessuna parità
Tipo di polarizzazione
Nessun'impedenza
Modo di scambio
In semiduplex, pieno duplex, Ethernet di autonegotiation/Modbus TCP
Numero degli indirizzi
1… pubblicazione periodica di 247 Modbus
Metodo di accesso
Schiavo Modbus TCP
Rifornimento
Rifornimento esterno per dc degli input digitali 24 V 19… 30 V), <1> offerta interna per il potenziometro di riferimento (1 - kOhm 10) 10,5 V CC +/- 5%, <10 mA="" overload="" and="" short-circuit="" protection=""> offerta interna per gli input digitali e dc di STO 24 V 21… 27 V), <200 mA="" overload="" and="" short-circuit="" protection=""> segnalazione locale
Per sistema diagnostico locale 3 LED
per stato incluso di comunicazione 3 LED (colore doppio)
per stato del modulo di comunicazione 4 LED (colore doppio)
per presenza di tensione 1 LED (rossa)
Larghezza
11,42 in (290 millimetri)
Altezza
36,30 in (922 millimetri)
Profondità
12,72 in (323 millimetri)
Peso del prodotto
124,56 libbre (Stati Uniti) (56,5 chilogrammi)
Numero dell'entrata analogica
3
Tipo dell'entrata analogica
AI1, AI2, AI3 tensione software-configurabile 0… 10 bit del kOhm 12 di dc 31,5 di V
AI1, AI2, bit correnti software-configurabili da 0… i 20 mA 250 ohm 12 di AI3
Entrata analogica di tensione AI2 - 10… 10 bit del kOhm 12 di dc 31,5 di V
Numero discreto dell'input
8
Tipo discreto dell'input
DI7, DI8 programmabile come input 0 di impulso… 30 chilocicli, 24 CC di V <> ha introdotto la compatibilità
DI1… DI6 SpA discreto EN/IEC 61131-2 del livello di ingresso 1
DI5, DI6 IEC 65A-68 dello SpA discreto del livello di ingresso 1
STOA, SpA discreto EN/IEC 61131-2 del livello di ingresso 1 di STOB
Logica discreta dell'input
Logica positiva (fonte) DI1… DI8), < 5="" V=""> 11 V
Logica negativa (lavandino) DI1… DI8), > 16 V, < 10="" V=""> numero dell'uscita analogica
2
Tipo dell'uscita analogica
tensione Software-configurabile AQ1, AQ2 0… 10 bit di ohm 10 di dc 470 di V
AQ1 corrente Software-configurabile, AQ2 0… 20 bit di mA 10
DQ- corrente Software-configurabile, CC di DQ+ 30 V
DQ- corrente Software-configurabile, DQ+ 100 mA
Campionatura della durata
spettrografia di massa 2 +/- 0,5 spettrografie di massa DI1… DI4) - input discreto
spettrografia di massa 5 +/- 1 spettrografia di massa DI5, DI6) - input discreto
spettrografia di massa 5 +/- 0,1 spettrografie di massa AI1, AI2, AI3) - entrata analogica
spettrografia di massa 10 +/- 1 spettrografia di massa AO1) - uscita analogica
Accuratezza
+/- 0.6% AI1, AI2, AI3 per un'entrata analogica del °C di variazione 60 di temperatura
+/- 1% AO1, AO2 per un'uscita analogica del °C di variazione 60 di temperatura
Errore di linearità
AI1, AI2, AI3 +/- 0.15% dell'entrata analogica di valore massimo
AO1, AO2 +/- uscita analogica di 0.2%
Numero dell'uscita del relè
3
Tipo dell'uscita del relè
Cicli configurabili del relè NO/NC 100000 dell'errore di logica R1 del relè
Relè configurabile NESSUN di sequenza di logica R2 del relè 100000 cicli
Relè configurabile NESSUN di sequenza di logica R3 del relè 100000 cicli
Rinfreschi il tempo
Spettrografia di massa R1, R2, R3) 5 dell'uscita del relè +/- 0,5 spettrografie di massa)
Corrente di commutazione minima
Uscita R1, R2, CC del relè di R3 5 mA 24 V
Corrente di commutazione massima
Uscita R1, R2, R3 resistente, phi del relè di cos = 1 3 CA di A 250 V
Uscita R1, R2, R3 resistente, phi del relè di cos = 1 3 CC di A 30 V
Uscita R1, R2, R3 induttivo, phi del relè di cos = 0,4 7 spettrografie di massa 2 Un CA di 250 V
Uscita R1, R2, R3 induttivo, phi del relè di cos = 0,4 7 spettrografie di massa 2 Una CC di 30 V
Isolamento
Fra potere ed i terminali di controllo
Frequenza dell'uscita massima
500 chilocicli
Corrente di ingresso massima alla fase
97,2 A
Selezione di applicazione del variatore di velocità
Costruzione - centrifuga del compressore di HVAC
Alimento e bevanda che elaborano l'altra applicazione
Fan estraente del metallo e del minerale
Pompa estraente del metallo e del minerale
Fan del gas e del petrolio
Acqua e acque reflue l'altra applicazione
Costruzione - compressore a vite di HVAC
Alimento e bevanda che elaborano pompa
Alimento e bevanda che elaborano fan
Alimento e bevanda che elaborano atomizzazione
Elettro pompa sommergibile del gas e del petrolio (SPECIALMENTE)
Pompa del getto di acqua del gas e del petrolio
Pompa del carburante per reattori del gas e del petrolio
Petrolio e compressore per la raffineria
Pompa della centrifuga delle acque reflue e dell'acqua
Pompa volumetrica positiva delle acque reflue e dell'acqua
Elettro pompa sommergibile delle acque reflue e dell'acqua (SPECIALMENTE)
Pompa di vite delle acque reflue e dell'acqua
Compressore del lobo delle acque reflue e dell'acqua
Compressore a vite delle acque reflue e dell'acqua
Centrifuga del compressore delle acque reflue e dell'acqua
Fan delle acque reflue e dell'acqua
Trasportatore delle acque reflue e dell'acqua
Miscelatore delle acque reflue e dell'acqua
Campo di potenza AC-3 del motore
55… 100 chilowatt 380… 440 fase di V 3
55… 100 chilowatt 480… 500 fase di V 3
Quantità per insieme
1
Montaggio di recinzione
Fissato al muro
Ambiente
Resistenza di isolamento
> 1 CC di MOhm 500 V affinchè 1 minuto interrino
Livello acustico
62,4 dB 86/188/EEC
Dissipazione di potere in W
Convezione naturale 131 W 380 V 2,5 chilocicli
Convezione forzata 917 W 380 V 2,5 chilocicli
Volume di aria di raffreddamento
77932,15 Gal/hr (Stati Uniti) (295 m3/h)
Posizione di funzionamento
Verticale +/- 10 gradi
THDI massimo
<48> Compatibilità elettromagnetica
IEC 61000-4-2 del Livello 3 della prova di immunità della scarica elettrostatica
IEC irradiato 61000-4-3 del Livello 3 della prova di immunità del campo elettromagnetico di radiofrequenza
Passeggero veloce elettrico/IEC scoppiato 61000-4-4 del Livello 4 della prova di immunità
1.2/50 µs - 8/20 di IEC 61000-4-5 del Livello 3 della prova di immunità dell'impulso dei µs
IEC condotto 61000-4-6 del Livello 3 della prova di immunità di radiofrequenza
Grado di inquinamento
2 EN/IEC 61800-5-1
Resistenza di vibrazione
1,5 IEC da picco a picco 60068-2-6 di millimetro 2… 13 hertz)
la 1 GN 13… un IEC 60068-2-6 di 200 hertz)
Resistenza di scossa
15 spettrografia di massa IEC 60068-2-27 della GN 11
Umidità relativa
5… 95% senza IEC 60068-2-3 di condensazione
Temperatura dell'aria ambiente per l'operazione
5… 122 °F (- °C) 15… 50 senza ridurre le imposte)
122… 140 °F (°C) 50… 60 con ridurre le imposte su fattore)
Temperatura dell'aria ambiente per stoccaggio
-40… 158 °F (- °C) 40… 70
Altitudine di funzionamento
<> 1000… 4800 m. con 1% riducente le imposte corrente per 100 m.
Certificazioni di prodotto
CSA
UL
DNV-GL
ATEX INERIS
Zona 2/22 di ATEX
TÜV
marcatura
CE
Norme
UL 508C
EN/IEC 61800-3
Categoria C2 dell'ambiente 1 di EN/IEC 61800-3
Categoria C3 dell'ambiente 2 di EN/IEC 61800-3
EN/IEC 61800-5-1
IEC 61000-3-12
IEC 60721-3
IEC 61508
IEC 13849-1
Categoria di sovratensione
III
Ciclo di regolamento
Regolatore regolabile di PID
Livello acustico
dB 62,4
Grado di inquinamento
2
Ordinazione e dettagli di spedizione
Categoria
22207-ATV630 PAGINE 5 & 6
Programma di sconto
CP4E
GTIN
3606480701443
Returnability
Sì
Pæse d'origine
IN
Unità d'imballaggio
Tipo dell'unità di pacchetto 1
PCE
Numero delle unità in pacchetto 1
1
Altezza del pacchetto 1
18,50 in (47,0 cm)
Larghezza del pacchetto 1
16,93 in (43,0 cm)
Lunghezza del pacchetto 1
43,31 in (110,0 cm)
Pacchetto 1 peso
141,10 libbre (Stati Uniti) (64,0 chilogrammi)

ALTRI PRODOTTI SUPERIORI

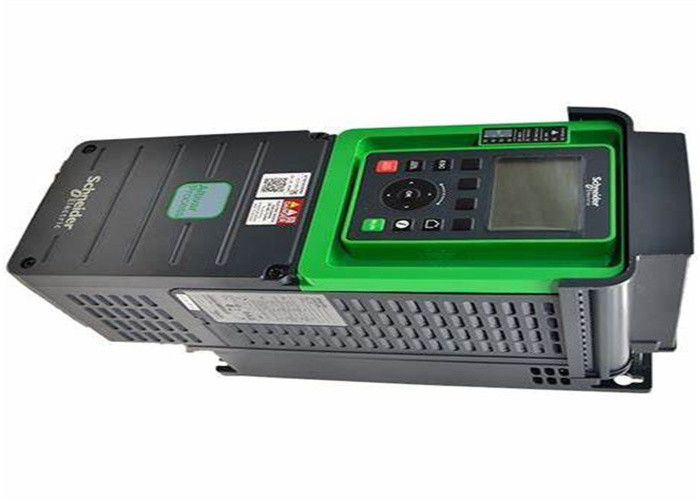

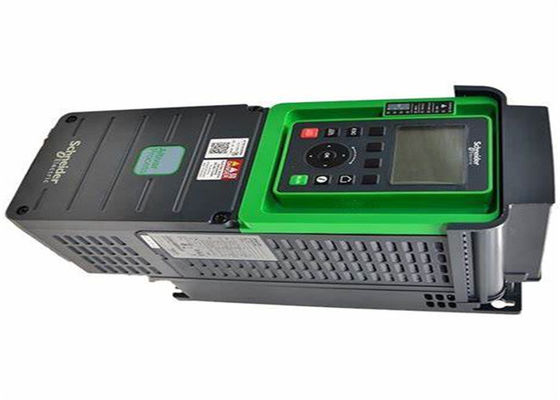

Questo variatore di velocità di processo ATV600 di Altivar può alimentare i motori sincroni ed asincroni trifase di potere. Caratterizza 3 porte di comunicazione incorporate RJ45 come norma, 1 porta Ethernet, 2 porte seriali. Funziona ad una tensione di rifornimento stimata da 380V a CA 480V. Questo azionamento fornisce il risparmio energetico di fino a 30% quando sul appoggio dovuto l'innovatore ““fermi e vada”” l'operazione senza costi supplementari. È adatto a motori con la potenza nominale fino a 55kW/75hp per le applicazioni che richiedono il leggero sovraccarico (fino a 120%). È adatto a motori con la potenza nominale fino a 45kW/60hp per le applicazioni che richiedono il sovraccarico significativo (fino a 150%). Pesa 56.5kg e le sue dimensioni sono, 290mm ampi, 922mm alti, 323mm in profondità. Questo azionamento è messo a fuoco sulla gestione dei liquidi che elabora e risparmio energetico, offre l'estesa flessibilità in acqua ed acqua di scarico, estrazione mineraria, minerali e metalli, petrolio e gas ed alimento e le applicazioni della bevanda. Gli accessori (corredo di fan, terminale di dispositivo grafico) e le opzioni (moduli di espansione dell'ingresso/uscita, moduli di comunicazione, filtri dall'input di contabilità elettromagnetica) sono disponibili con gli azionamenti di processo ATV600 di Altivar, secondo la valutazione dell'azionamento. È destinata per essere montata nella posizione verticale (+/- ° 10) su una parete. Questo nuovo concetto degli azionamenti soddisfa le esigenze principali del processo e delle utilità in termini di efficienza dell'attrezzatura e costo complessivo della proprietà sostenendo la gestione dell'energia, la gestione delle risorse ed anche la prestazione globale del processo.

FAQ

Q1. Che cosa circa il termine d'esecuzione?

: 3-5 giorni per il campione che prepara, 8-10 giorni lavorativi per la fabbricazione in serie.

Q2. Avete di limite di MOQ di servo azionamenti industriali?

: MOQ basso, 1pc è disponibile.

Q3. Come spedite le merci e quanto tempo prendete per arrivare?

: Nave da DHL, da UPS, da Fedex o dal TNT. Richiede i 3-5 giorni per arrivare. Linea aerea e mare che spediscono anche facoltativo.

Secondariamente, durante il periodo di garanzia, invieremo le nuove luci con nuovo ordine per la piccola quantità. Per i prodotti difettosi in lotti, li ripareremo e rispedirli a voi o ai noi possono discutere la soluzione compreso il richiamo secondo la situazione reale.
