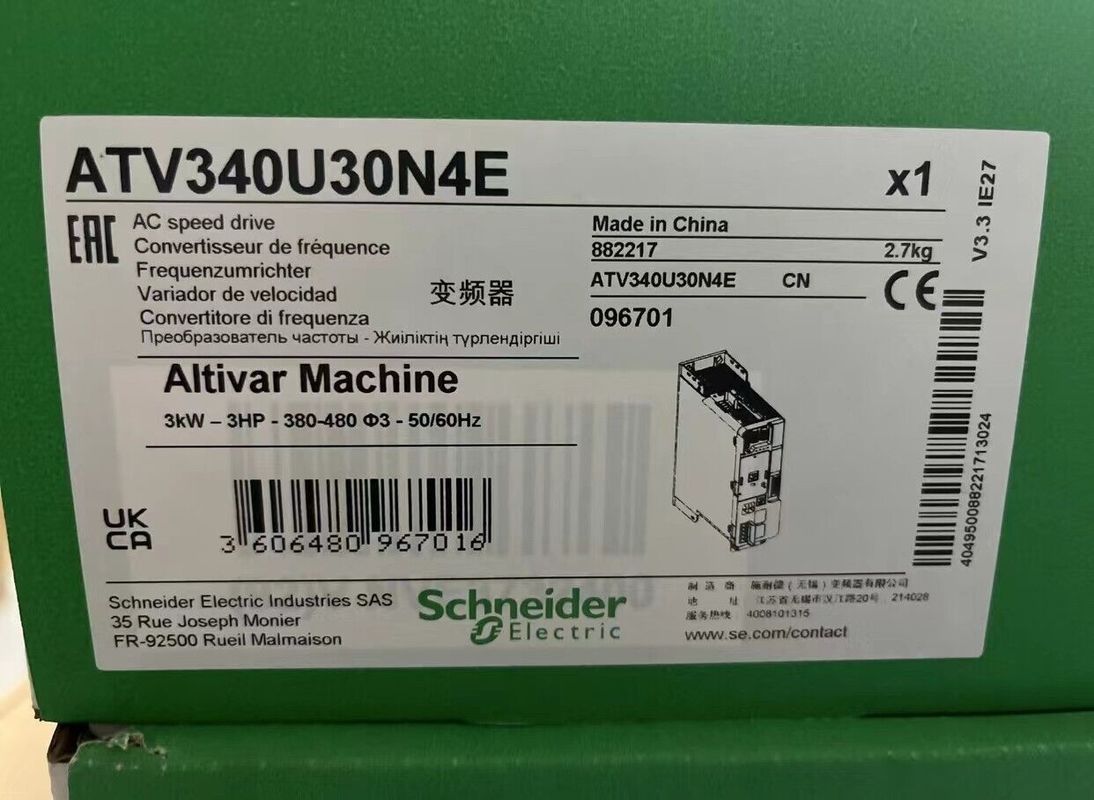

Variatore di velocità di ATV340U30N4E Schneider, macchina ATV340, 3 chilowatt di Altivar resistenti

Variatore di velocità di ATV340U30N4E Schneider, macchina ATV340, 3 chilowatt di Altivar resistenti

Dettagli rapidi

Gamma di prodotti
Macchina ATV340 di Altivar
Prodotto o tipo componente
Variatore di velocità
Applicazione specifica del prodotto
Macchina
Variante
Versione standard
Montaggio del modo
Supporto del Governo
Protocollo della porta di comunicazione
Pubblicazione periodica di Modbus
Modbus TCP
EtherNet/IP
Fase
fase 3
Frequenza di rifornimento
50… 60 hertz +/- 5%
[Noi] tensione di rifornimento stimata
380… 480 V - 15… 10%
Corrente d'uscita nominale
7,2 A
Chilowatt di potere del motore
un dovere normale di 4 chilowatt
3 chilowatt resistenti
Potenza nominale massima del cavallo
resistente 3 cavalli vapore
un dovere normale di 5 cavalli vapore
Filtro da contabilità elettromagnetica
Filtro dalla classe C3 contabilità elettromagnetica integrato
Grado del IP di protezione
IP20
Complementare
Numero discreto dell'input
5
Tipo discreto dell'input
PTI programmabile come input 0 di impulso… 30 chilocicli, 24 dc di V 30 V)
Coppia di torsione sicura DI1… DI5 fuori, 24 kOhm 3,5 di dc 30 V di V)
programmabile
numero delle velocità prestabilite
16 velocità prestabilite
Numero discreto dell'uscita
2,0
Tipo discreto dell'uscita
Uscita programmabile DQ1, dc di DQ2 30 V 100 mA
Numero dell'entrata analogica
2
Tipo dell'entrata analogica
Bit correnti software-configurabili da 0… i 20 mA 250 ohm 12 di AI1
Sonda di temperatura AI1 o sensore di livello dell'acqua software-configurabile
AI1 tensione software-configurabile 0… 10 bit del kOhm 12 di dc 31,5 di V
AI2 tensione software-configurabile - 10… 10 bit del kOhm 12 di dc 31,5 di V
Numero dell'uscita analogica
2
Tipo dell'uscita analogica
tensione Software-configurabile AQ1 0… 10 bit di ohm 10 di dc 470 di V
AQ1 corrente Software-configurabile 0… 20 bit di ohm 10 di mA 500
Numero dell'uscita del relè
2
Tensione in uscita
<> Tipo dell'uscita del relè
Il relè produce R1A
Il relè produce i cicli di R1C 100000
Il relè produce R2A
Il relè produce i cicli di R2C 100000
Corrente di commutazione massima
Uscita R1C resistente, phi del relè di cos = 1 3 CA di A 250 V
Uscita R1C resistente, phi del relè di cos = 1 3 CC di A 30 V
Uscita R1C induttiva, phi del relè di cos = 0,4 7 spettrografie di massa 2 Un CA di 250 V
Uscita R1C induttiva, phi del relè di cos = 0,4 7 spettrografie di massa 2 Una CC di 30 V
Uscita R2C resistente, phi del relè di cos = 1 5 CA di A 250 V
Uscita R2C resistente, phi del relè di cos = 1 5 CC di A 30 V
Uscita R2C induttiva, phi del relè di cos = 0,4 7 spettrografie di massa 2 Un CA di 250 V
Uscita R2C induttiva, phi del relè di cos = 0,4 7 spettrografie di massa 2 Una CC di 30 V
Corrente di commutazione minima
Trasmetta la CC dell'uscita R1B 5 il mA 24 V
Trasmetta la CC dell'uscita R2C 5 il mA 24 V
Interfaccia fisica
RS a due fili 485
Tipo del connettore
3 RJ45
Metodo di accesso
Schiavo Modbus RTU
Schiavo Modbus TCP
Velocita di trasmissione
4,8 kbit/s
9,6 kbit/s
19,2 kbit/s
38,4 kbit/s
Struttura di trasmissione
RTU
Numero degli indirizzi
1… 247
Formato di dati
8 bit, dispari configurabile, anche o nessuna parità
Tipo di polarizzazione
Nessun'impedenza
un'operazione di 4 quadranti possibile
Vero
Profilo del controllo motorio asincrono
Modo ottimizzato di coppia di torsione
Norma variabile di coppia di torsione
Norma costante di coppia di torsione
Profilo del controllo motorio sincrono
Motore di riluttanza
Motore a magnete permanente
Grado di inquinamento
2 EN/IEC 61800-5-1
Frequenza dell'uscita massima
0,599 chilocicli
Rampe di decelerazione e di accelerazione
S, U o su misura
Regolabile lineare esclusivamente da 0,01… 9999 s
Compensazione di slittamento del motore
Regolabile
Non disponibile nella legge a magnete permanente del motore
Può essere soppresso
Automatico qualunque il carico
Frequenza di commutazione
regolabile 2… 16 chilocicli
7… 16 chilocicli con ridurre le imposte su fattore
Frequenza di commutazione nominale
4 chilocicli
Frenando alla fermata
Mediante l'iniezione di CC
Selettore rotante del freno integrato
Vero
Linea corrente
8,6 un dovere di normale di 380 V)
6,8 un dovere di normale di 480 V)
10,7 le 380 V resistenti)
8,5 le 480 V resistenti)
Linea corrente
A 10,7 380 V senza linea bobina d'arresto resistente)
8,5 A 480 V senza linea bobina d'arresto resistente)
8,6 A 380 V con la linea esterna dovere normale della bobina d'arresto)
6,8 A 480 V con la linea esterna dovere normale della bobina d'arresto)
6,6 A 380 V con la linea esterna bobina d'arresto resistente)
5,3 A 480 V con la linea esterna bobina d'arresto resistente)
Corrente di ingresso massima alla fase
A 10,7
Tensione in uscita massima
480 V
Potenza apparente
6,7 dovere normale di KVA 480 V)
resistente 7,1 KVA 480 V)
Corrente transitoria massima
10,2 un dovere normale di 60 s)
12,6 un dovere normale di 2 s)
13 i 2 s resistenti)
11 i 60 s resistenti)
Collegamento elettrico
Terminale di vite 1,5… linea lato del ² da 4 millimetri
Terminale di vite 4… sbarra collettrice di corrente continua del ² da 6 millimetri
Terminale di vite 1,5… motore del ² da 4 millimetri
Terminale di vite 0,2… 2,5 millimetri di controllo del ²
Linea futura ISC
Ka 5
Carico basso corrente ad alto sovraccarico
7,2 A
Carico basso corrente a sovraccarico basso
9,3 A
Dissipazione di potere in W
Convezione naturale 78 W 380 V resistente 4 chilocicli)
Convezione forzata 78 W 380 V resistente 4 chilocicli)
Convezione naturale 96 W 380 V un dovere normale di 4 chilocicli)
Convezione forzata 96 W 380 V un dovere normale di 4 chilocicli)
Collegamento elettrico
Linea terminale di vite del lato 1,5… 4 AWG 12 dell'AWG 14 del ² di millimetro…
Terminale di vite della sbarra collettrice di corrente continua 4… 6 AWG 10 dell'AWG 12 del ² di millimetro…
Terminale di vite del motore 1,5… 4 AWG 12 dell'AWG 14 del ² di millimetro…
Terminale di vite di controllo 0,2… AWG 12 dell'AWG 24 del ² da 2,5 millimetri…
Con la funzione di sicurezza ha limitato sicuro la velocità (SLS)
Vero
Con la gestione sicura del freno di funzione di sicurezza (SBC/SBT)
Vero
Con la fermata di funzionamento della cassaforte di funzione di sicurezza (SOS)
Falso
Con la posizione sicura di funzione di sicurezza (PS)
Falso
Con logica programmabile sicura di funzione di sicurezza
Falso
Con il monitor sicuro di velocità di funzione di sicurezza (SSM)
Falso
Con la fermata sicura 1 (SS1) di funzione di sicurezza
Vero
Con la fermata sicura 2 (SS2) del fct dello sft
Falso
Con coppia di torsione sicura di funzione di sicurezza fuori da (STO)
Vero
Con la funzione di sicurezza ha limitato sicuro la posizione (SLP)
Falso
Con la direzione sicura di funzione di sicurezza (SDI)
Falso
Tipo di protezione
Motore di protezione termica
Coppia di torsione sicura fuori dal motore
Motore di perdita di fase del motore
Azionamento di protezione termica
Coppia di torsione sicura fuori da azionamento
Azionamento di surriscaldamento
Azionamento di sovracorrente
Sovracorrente dell'uscita fra la fase del motore e l'azionamento della terra
Sovracorrente dell'uscita fra l'azionamento di fasi del motore
Cortocircuito fra la fase del motore e l'azionamento della terra
Cortocircuito fra l'azionamento di fasi del motore
Azionamento di perdita di fase del motore
Azionamento di sovratensione della sbarra collettrice di corrente continua
Linea azionamento di sovratensione del rifornimento
Linea azionamento di undervoltage del rifornimento
Azionamento introdotto di perdita del rifornimento
Superamento dell'azionamento di velocità di limite
Rottura sull'azionamento di circuito di controllo
Larghezza
3,35 in (85,0 millimetri)
Altezza
10,63 in (270,0 millimetri)
Profondità
9,15 in (232,5 millimetri)
Peso del prodotto
4,85 libbre (Stati Uniti) (2,2 chilogrammi)
Corrente d'uscita continua
9,3 un dovere normale di 4 chilocicli
7,2 i 4 chilocicli resistenti
Ambiente
Altitudine di funzionamento
<> Posizione di funzionamento
Verticale +/- 10 gradi
Certificazioni di prodotto
UL
CSA
TÜV
EAC
CTick
marcatura
CE
Norme
EN/IEC 61800-3
EN/IEC 61800-5-1
IEC 60721-3
IEC 61508
IEC 13849-1
UL 618000-5-1
UL 508C
Stile dell'Assemblea
Con il dissipatore di calore
Compatibilità elettromagnetica
IEC 61000-4-2 del Livello 3 della prova di immunità della scarica elettrostatica
IEC irradiato 61000-4-3 del Livello 3 della prova di immunità del campo elettromagnetico di radiofrequenza
Passeggero veloce elettrico/IEC scoppiato 61000-4-4 del Livello 4 della prova di immunità
1.2/50 µs - 8/20 di IEC 61000-4-5 del Livello 3 della prova di immunità dell'impulso dei µs
IEC condotto 61000-4-6 del Livello 3 della prova di immunità di radiofrequenza
Classe ambientale (durante il funzionamento)
Classe 3C3 secondo l'IEC 60721-3-3
Classe 3S3 secondo l'IEC 60721-3-3
Accelerazione massima nell'ambito di impatto di scossa (durante il funzionamento)
un ² di 70 m/s a spettrografia di massa 22
Accelerazione massima nell'ambito dello sforzo vibratorio (durante il funzionamento)
un ² di 5 m/s a 9… 200 hertz
Deviazione massima nell'ambito del carico vibratorio (durante il funzionamento)
1,5 millimetri a 2… 9 hertz
Umidità relativa permessa (durante il funzionamento)
Classe 3K5 secondo en 60721-3
Volume di aria di raffreddamento
5019,36 Gal/hr (Stati Uniti) (19,0 m3/h)
Tipo di raffreddamento
Convezione forzata
Categoria di sovratensione
Classe III
Ciclo di regolamento
Regolatore regolabile di PID
Livello acustico
dB 51,2
Grado di inquinamento
2
Temperatura ambientale del trasporto aereo
-40… 158 °F (- °C) 40… 70
Temperatura dell'aria ambiente per l'operazione
5… 122 °F (- °C) 15… 50 senza ridurre le imposte su posizione verticale)
122… 140 °F (°C) 50… 60 con ridurre le imposte su posizione verticale di fattore)
Temperatura dell'aria ambiente per stoccaggio
-40… 158 °F (- °C) 40… 70
Isolamento
Fra potere ed i terminali di controllo
Ordinazione e dettagli di spedizione
Categoria
22182-ATV340 (1 CON 25 HP)
Programma di sconto
CP4B
GTIN
3606480967016
Returnability
Sì
Pæse d'origine
Identificazione
Unità d'imballaggio
Tipo dell'unità di pacchetto 1
PCE
Numero delle unità in pacchetto 1
1
Altezza del pacchetto 1
4,33 in (11,000 cm)
Larghezza del pacchetto 1
14,57 in (37,000 cm)
Lunghezza del pacchetto 1
12,60 in (32,000 cm)
Pacchetto 1 peso
6,42 libbre (Stati Uniti) (2,910 chilogrammi)
Tipo dell'unità di pacchetto 2
P06
Numero delle unità in pacchetto 2
14
Altezza del pacchetto 2
29,53 in (75,000 cm)
Larghezza del pacchetto 2
23,62 in (60,000 cm)
Lunghezza del pacchetto 2
31,50 in (80,000 cm)
Pacchetto 2 pesi
118,48 libbre (Stati Uniti) (53,740 chilogrammi)

ALTRI PRODOTTI SUPERIORI

Questo variatore di velocità di Altivar 340 può alimentare i motori sincroni ed asincroni trifase nel controllo di ciclo aperto e chiuso. Gli azionamenti della macchina ATV340 di Altivar sono resistente graduato come norma. Funziona ad un potere stimato fino a 3kW/3hp e ad una tensione nominale da 380V a CA 480V. ATV340 è stato destinato per soddisfare le esigenze delle applicazioni degli ambienti duri, quale la vibrazione, scossa e polvere non conduttiva e dove il °C ad alta temperatura fino a 60 della resistenza è necessario. Questo prodotto integra la linea di serie protocolli di Modbus di comunicazione come norma. Questo azionamento caratterizza Ethernet di multi-protocollo inclusa, consiste delle interfacce di comunicazione del IP e di Modbus TCP di Ethernet. pesa 2.2kg e le sue dimensioni sono, 85mm ampi, 270mm alti, 232.5mm in profondità. ATV340 comprende le funzioni e le caratteristiche adatte ad applicazioni più comuni, compreso l'imballaggio, maneggio del materiale, funzionamento del materiale, sollevante. Si conforma alle norme internazionali IEC/EN 61800-5-1 e IEC/EN 61800-3 (immunità ed emissioni condotte ed irradiate di contabilità elettromagnetica), IEC 60721-3, IEC 61508, IEC 13849-1. È inoltre CE, UL, CSA e TÜV ha certificato. Gli accessori e le opzioni (moduli di interfaccia del codificatore, moduli di espansione dell'ingresso/uscita, moduli di comunicazione, resistenze di frenaggio, linea bobine d'arresto, filtri supplementari da contabilità elettromagnetica) sono disponibili con gli azionamenti della macchina ATV340 di Altivar, secondo la valutazione dell'azionamento. È destinata per essere montata nella posizione verticale (+/- ° 10) su un pannello, grazie a 4 fori di riparazione. Completamente è integrata dentro la macchina del EcoStruxure di Schneider Electric con DTM. È possibile da configurare, controllare e diagnostica gli azionamenti ATV340 direttamente nel software di SoMove e di SoMachine per mezzo dello stesso mattone del software (DTM). È ecologico e si conforma alle direttive quale RoHS per quanto riguarda protezione dell'ambiente.
