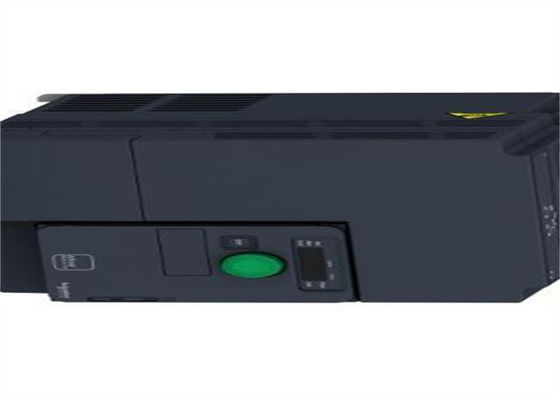

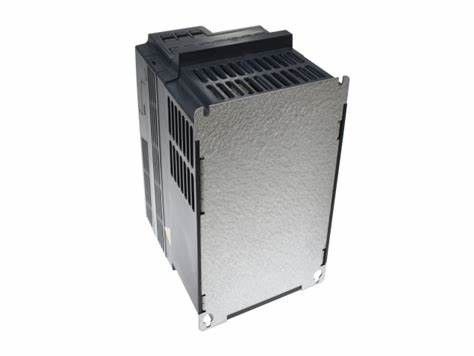

ATV320U75M3C Il variatore di velocità di Schneider Altivar lavora ATV320 7,5 il chilowatt a macchina 200-240 V

Variatore di velocità di ATV340U30N4E Schneider, macchina ATV340, 3 chilowatt di Altivar resistenti

Dettagli rapidi

Gamma di prodotti
Macchina ATV320 di Altivar
Prodotto o tipo componente
Variatore di velocità
Applicazione specifica del prodotto
Macchine complesse
Variante
Versione standard
Formato dell'azionamento
Compatto
Montaggio del modo
Supporto della parete
Protocollo della porta di comunicazione
Pubblicazione periodica di Modbus
CANopen
Carta di opzione
Modulo di comunicazione, CANopen
modulo di comunicazione, EtherCAT
modulo di comunicazione, DP V1 di Profibus
modulo di comunicazione, PROFINET
modulo di comunicazione, Ethernet Powerlink
modulo di comunicazione, EtherNet/IP
modulo di comunicazione, DeviceNet
[Noi] tensione di rifornimento stimata
200… 240 V - 15… 10%
Corrente d'uscita nominale
33,0 A
Chilowatt di potere del motore
7,5 chilowatt resistenti
Filtro da contabilità elettromagnetica
Senza filtro da contabilità elettromagnetica
Grado del IP di protezione
IP20
Complementare
Numero discreto dell'input
7
Tipo discreto dell'input
Coppia di torsione sicura di STO fuori, 24 kOhm di V DC1.5
Input di logica DI1… DI6, 24 dc di V 30 V)
DI5 programmabile come input 0 di impulso… 30 chilocicli, 24 dc di V 30 V)
Logica discreta dell'input
Logica positiva (fonte)
Logica negativa (lavandino)
Numero discreto dell'uscita
3
Tipo discreto dell'uscita
Collettore aperto DQ+ 0… 1 chilociclo 30 di dc di V 100 mA
Collettore aperto DQ- 0… 1 chilociclo 30 di dc di V 100 mA
Numero dell'entrata analogica
3
Tipo dell'entrata analogica
AI1 tensione 0… 10 bit del kOhm 10 di dc 30 di V
Tensione differenziale bipolare AI2 +/- 10 bit del kOhm 10 di dc 30 di V
AI3 correnti 0… 20 mA (o 4-20 mA, x-20 mA, 20 x mA o altri modelli dalla configurazione) i bit da 250 ohm 10
Numero dell'uscita analogica
1
Tipo dell'uscita analogica
AQ1 corrente Software-configurabile 0… 20 bit di ohm 10 di mA 800
tensione Software-configurabile AQ1 0… 10 bit di ohm 10 di dc 470 di V
Tipo dell'uscita del relè
Logica configurabile R1A 1 del relè NON 100000 cicli
Cicli configurabili di logica R1B 1 NC 100000 del relè
Logica configurabile R1C del relè
Logica configurabile R2A 1 del relè NON 100000 cicli
Logica configurabile R2C del relè
Corrente di commutazione massima
Uscita R1A, R1B, R1C resistente, phi del relè di cos = 1 3 CA di A 250 V
Uscita R1A, R1B, R1C resistente, phi del relè di cos = 1 3 CC di A 30 V
Uscita R1A, R1B, R1C, R2A, R2C induttivo, phi del relè di cos = 0,4 7 spettrografie di massa 2 Un CA di 250 V
Uscita R1A, R1B, R1C, R2A, R2C induttivo, phi del relè di cos = 0,4 7 spettrografie di massa 2 Una CC di 30 V
Uscita R2A, R2C resistente, phi del relè di cos = 1 5 CA di A 250 V
Uscita R2A, R2C resistente, phi del relè di cos = 1 5 CC di A 30 V
Corrente di commutazione minima
Uscita R1A, R1B, R1C, R2A, CC del relè di R2C 5 mA 24 V
Metodo di accesso
Schiavo CANopen
un'operazione di 4 quadranti possibile
Vero
Profilo del controllo motorio asincrono
Rapporto di tensione/frequenza, 5 punti
Fonda il controllo di vettore senza sensore, norma
Rapporto di tensione/frequenza - economizzatore d'energia, U/f quadratico
Fonda il controllo di vettore senza sensore - risparmio energetico
Rapporto di tensione/frequenza, 2 punti
Profilo del controllo motorio sincrono
Controllo di vettore senza sensore
Frequenza dell'uscita massima
0,599 chilocicli
Il passeggero accoppia
170… 200% di coppia di torsione nominale del motore
Rampe di decelerazione e di accelerazione
Lineare
U
S
PERCHÉ
Commutazione della rampa
Adattamento della rampa decelerazione/di accelerazione
Accelerazione/fermata automatica di decelerazione con l'iniezione di CC
Compensazione di slittamento del motore
Automatico qualunque il carico
0… 300% regolabile
Non disponibile nel rapporto di tensione/frequenza (2 o 5 punti)
Frequenza di commutazione
regolabile 2… 16 chilocicli
4… 16 chilocicli con ridurre le imposte su fattore
Frequenza di commutazione nominale
4 chilocicli
Frenando alla fermata
Mediante l'iniezione di CC
Selettore rotante del freno integrato
Vero
Linea corrente
45,3 le 200 V resistenti)
38,2 le 240 V resistenti)
Corrente di ingresso massima alla fase
45,3 A
Tensione in uscita massima
240 V
Potenza apparente
resistente 15,9 KVA 240 V)
Frequenza della rete
50-60 hertz
Tolleranza simmetrica relativa di frequenza della rete
5%
Linea futura ISC
Ka 22
Carico basso corrente ad alto sovraccarico
33,0 A
Dissipazione di potere in W
Fan 293,0 W 200 V 4 chilocicli
Con la funzione di sicurezza ha limitato sicuro la velocità (SLS)
Vero
Con la gestione sicura del freno di funzione di sicurezza (SBC/SBT)
Falso
Con la fermata di funzionamento della cassaforte di funzione di sicurezza (SOS)
Falso
Con la posizione sicura di funzione di sicurezza (PS)
Falso
Con logica programmabile sicura di funzione di sicurezza
Falso
Con il monitor sicuro di velocità di funzione di sicurezza (SSM)
Falso
Con la fermata sicura 1 (SS1) di funzione di sicurezza
Vero
Con la fermata sicura 2 (SS2) del fct dello sft
Falso
Con coppia di torsione sicura di funzione di sicurezza fuori da (STO)
Vero
Con la funzione di sicurezza ha limitato sicuro la posizione (SLP)
Falso
Con la direzione sicura di funzione di sicurezza (SDI)
Falso
Tipo di protezione
La fase introdotta rompe l'azionamento
Sovracorrente fra le fasi di uscita e l'azionamento della terra
Azionamento di surriscaldamento di protezione
Cortocircuito fra l'azionamento di fasi del motore
Azionamento di protezione termica
Larghezza
5,91 in (150 millimetri)
Altezza
9,13 in (232,0 millimetri)
Profondità
7,01 in (178,0 millimetri)
Peso del prodotto
7,94 libbre (Stati Uniti) (3,6 chilogrammi)
Ambiente
Posizione di funzionamento
Verticale +/- 10 gradi
Certificazioni di prodotto
CE
ATEX
NOM
GOST
EAC
RCM
KC
marcatura
CE
ATEX
UL
CSA
EAC
RCM
Norme
EN/IEC 61800-5-1
Compatibilità elettromagnetica
IEC 61000-4-2 del Livello 3 della prova di immunità della scarica elettrostatica
IEC irradiato 61000-4-3 del Livello 3 della prova di immunità del campo elettromagnetico di radiofrequenza
Passeggero veloce elettrico/IEC scoppiato 61000-4-4 del Livello 4 della prova di immunità
1.2/50 µs - 8/20 di IEC 61000-4-5 del Livello 3 della prova di immunità dell'impulso dei µs
IEC condotto 61000-4-6 del Livello 3 della prova di immunità di radiofrequenza
IEC 61000-4-11 della prova di immunità delle immersioni e di interruzioni di tensione
Classe ambientale (durante il funzionamento)
Classe 3C3 secondo l'IEC 60721-3-3
Classe 3S2 secondo l'IEC 60721-3-3
Accelerazione massima nell'ambito di impatto di scossa (durante il funzionamento)
un ² di 150 m/s a spettrografia di massa 11
Accelerazione massima nell'ambito dello sforzo vibratorio (durante il funzionamento)
² 10m/s a 13… 200 hertz
Deviazione massima nell'ambito del carico vibratorio (durante il funzionamento)
1,5 millimetri a 2… 13 hertz
Umidità relativa permessa (durante il funzionamento)
Classe 3K5 secondo en 60721-3
Volume di aria di raffreddamento
15850,61 Gal/hr (Stati Uniti) (60 m3/h)
Categoria di sovratensione
III
Ciclo di regolamento
Regolatore regolabile di PID
Accuratezza di velocità
+/- 10% dello slittamento nominale 0,2 Tn al Tn
Grado di inquinamento
2
Temperatura ambientale del trasporto aereo
-13… 158 °F (- °C) 25… 70
Temperatura dell'aria ambiente per l'operazione
14… 122 °F (- °C) 10… 50 senza ridurre le imposte
122… 140 °F (°C) 50… 60 con ridurre le imposte su fattore
Temperatura dell'aria ambiente per stoccaggio
-13… 158 °F (- °C) 25… 70
Ordinazione e dettagli di spedizione
Categoria
22153-ATV320/ATV312/ATV32 (10 CON 30HP)
Programma di sconto
CP4B
GTIN
3606480966682
Returnability
Sì
Pæse d'origine
Identificazione
Unità d'imballaggio
Tipo dell'unità di pacchetto 1
PCE
Numero delle unità in pacchetto 1
1
Altezza del pacchetto 1
7,68 in (19,500 cm)
Larghezza del pacchetto 1
8,66 in (22,000 cm)
Lunghezza del pacchetto 1
12,99 in (33,000 cm)
Pacchetto 1 peso
9,46 libbre (Stati Uniti) (4,291 chilogrammi)
Tipo dell'unità di pacchetto 2
P06
Numero delle unità in pacchetto 2
10
Altezza del pacchetto 2
29,53 in (75,000 cm)
Larghezza del pacchetto 2
23,62 in (60,000 cm)
Lunghezza del pacchetto 2
31,50 in (80,000 cm)
Pacchetto 2 pesi
124,58 libbre (Stati Uniti) (56,510 chilogrammi)

ALTRI PRODOTTI SUPERIORI

La gamma della macchina ATV320 di Altivar è un'offerta dei variatori di velocità progettati per i produttori di macchinari originali (OEM). Il suo fattore forma compatto permette l'impilamento verticale degli azionamenti dentro le strutture della macchina. Funziona ad un potere stimato fino a 7.5kW/10hp e ad una tensione nominale da 200V a CA 240V. La sua progettazione robusta con la classe che di IEC 60721-3-3 3C3 ha ricoperto i circuiti stampato concede estendere la disponibilità della macchina nelle condizioni ambientali dure, per esempio alle temperature ambienti fino a 60°C senza il bisogno di raffreddamento supplementare. Comprende le funzioni adatte ad applicazioni più comuni, compreso accuratezza della velocità e di coppia di torsione alla prestazione dinamica molto a bassa velocità e alta con controllo di vettore di cambiamento continuo senza sensore e l'immagine di frequenza estesa per i motori ad alta velocità. Inoltre comprende il collegamento parallelo dei motori ed azionamenti speciali facendo uso del rapporto di tensione/frequenza e l'accuratezza statica della velocità e risparmio energetico per i motori sincroni ad anello aperto. Pesa 3.6kg e le sue dimensioni sono 150mm ampi, 232mm alti, 178mm in profondità. Il software dell'azionamento comprende 5 funzioni di sicurezza che aiutano le macchine per soddisfare le richieste della sicurezza, indipendentemente da fatto che sono usate insieme con un modulo della sicurezza di Preventa. Queste funzioni di sicurezza sono configurate facendo uso del software di SoMove. La macchina ATV320 di Altivar è stata progettata per i produttori di macchinari originali (OEM) che soddisfa le richieste semplici ed avanzate dell'applicazione coperte dell'imballaggio, del maneggio del materiale, del tessuto, del funzionamento del materiale, degli azionatori meccanici e del sollevamento. Si conforma all'IEC, all'UL, al TUV, al KC e ad altre norme internazionali. Montando gli accessori e le opzioni esterne (resistenze di frenaggio, linea bobine d'arresto, bobine d'arresto del motore, filtri supplementari da contabilità elettromagnetica) sono disponibili con la macchina ATV320 di Altivar guida. Il tipo di accessori esterni e di opzioni dipende dalla valutazione dell'azionamento. Il prodotto è consegnato in due pacchetti. È destinato per essere montato nella posizione verticale (+/- ° 10) su un pannello, grazie a 4 fori di riparazione. Completamente è integrato dentro la macchina del EcoStruxure di Schneider Electric con DTM. È possibile da configurare, controllare e diagnostica gli azionamenti ATV320 direttamente nel software di SoMove e di SoMachine per mezzo dello stesso mattone del software (DTM). È ecologico e si conforma alle direttive quali RoHS, WEEE, etc.relating a protezione dell'ambiente.
