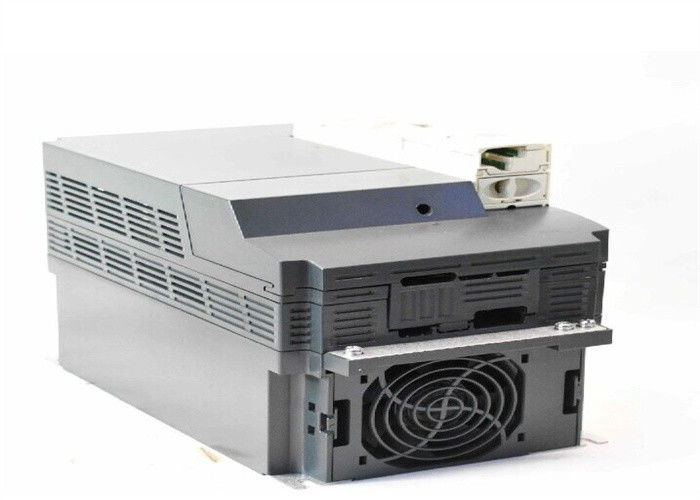

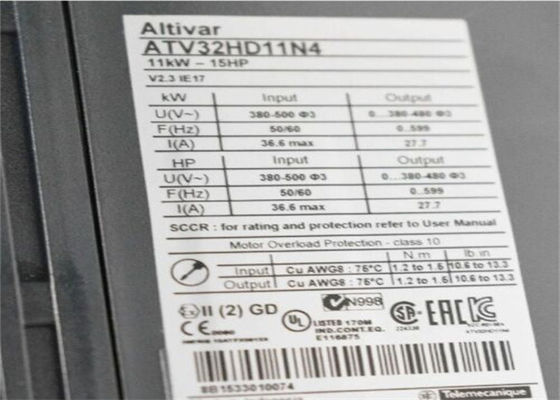

ATV32HD11N4 Chilowatt 400 V del variatore di velocità di Schneider ATV32 11 fase 3

Fase di chilowatt 400 V 3 del variatore di velocità di ATV32HD11N4 Schneider ATV32 11

Dettagli rapidi

Gamma di prodotti
Altivar 32
Prodotto o tipo componente
Variatore di velocità
Destinazione del prodotto
Motori sincroni
Motori asincroni
Applicazione specifica del prodotto
Macchine complesse
Funzioni disponibile
-
Stile dell'Assemblea
Con il dissipatore di calore
Nome componente
ATV32
Filtro da contabilità elettromagnetica
Filtro da C2 contabilità elettromagnetica della classe integrato
Fase
fase 3
[Noi] tensione di rifornimento stimata
380… 500 V - 15… 10%
Limiti di tensione di rifornimento
323… 550 V
Frequenza di rifornimento
50… 60 hertz - 5… 5%
Frequenza della rete
47,5… 63 hertz
Chilowatt di potere del motore
11 chilowatt 380… 480 V
Potenza nominale massima del cavallo
15 cavalli vapore 380… 480 V
Complementare
Linea corrente
25,6 A 500 V 3 chilowatt/15 cavalli vapore di fase 11
36,6 A 380 V 3 chilowatt/15 cavalli vapore di fase 11
Potenza apparente
31,7 KVA 500 V 3 chilowatt/20 cavalli vapore di fase 15
Linea futura ISC
22 fase del Ka 3
Corrente d'uscita nominale
27,7 chilowatt/15 cavalli vapore di A 4 chilociclo 500 V 11
Corrente transitoria massima
41,6 chilowatt/15 cavalli vapore di A 60 s 11
Frequenza dell'uscita
0,0005… 0,599 chilocicli
Frequenza di commutazione nominale
4 chilocicli
Frequenza di commutazione
regolabile 2… 16 chilocicli
Gamma di velocità
1… motore asincrono 100 nel modo ad anello aperto
Accuratezza di velocità
+/- 10% dello slittamento nominale 0,2 Tn al Tn
Accuratezza di coppia di torsione
+/- 15%
Il passeggero accoppia
170… 200%
Coppia di torsione di frenaggio
<> Profilo del controllo motorio asincrono
Fonda il controllo di vettore senza sensore, norma
Rapporto di tensione/frequenza, 5 punti
Rapporto di tensione/frequenza, 2 punti
Rapporto di tensione/frequenza - economizzatore d'energia, U/f quadratico
Fonda il controllo di vettore senza sensore - il risparmio energetico, legge di NoLoad
Profilo del controllo motorio sincrono
Controllo di vettore senza sensore
Ciclo di regolamento
Regolatore regolabile di PID
Compensazione di slittamento del motore
0… 300% regolabile
Automatico qualunque il carico
Non disponibile nel rapporto di tensione/frequenza (2 o 5 punti)
Segnalazione locale
1 tensione di controllo rossa del LED
1 funzionamento di CANopen di verde del LED
1 errore rosso del LED CANopen
1 errore rosso dell'azionamento del LED
Tensione in uscita
<> Livello acustico
43 dB 86/188/EEC
isolamento
Elettrico fra potere e controllo
Collegamento elettrico
Terminale di vite 0,5… 1,5 millimetri di ², controllo dell'AWG 14 dell'AWG 18…)
Terminali di vite smontabili 6… 16 millimetri di ², motore dell'AWG 6 dell'AWG 8…/resistenza di frenaggio)
Terminale di vite 10… 16 millimetri di ², alimentazione elettrica dell'AWG 6 dell'AWG 8…)
Coppia di serraggio
un controllo di 4,43 lbf.in (0,5 N.m), di 4,4 lb/ft)
10,62 lbf.in (1,2 N.m), un motore di 10,6 lb/ft/resistenza di frenaggio)
alimentazione elettrica di 10,62 lbf.in (1,2 N.m), di 10,6 lb/ft)
Rifornimento
Offerta interna per il potenziometro di riferimento (1 - kOhm 10) 10,5 V CC +/- 5%, <10 mA="" overload="" and="" short-circuit="" protection=""> numero dell'entrata analogica
3
Tipo dell'entrata analogica
AI1 tensione 0… 10 bit di ohm 10 di dc 30000 di V
Tensione differenziale bipolare AI2 +/- 10 bit di ohm 10 di dc 30000 di V
AI3 correnti 0… 20 mA (o 4-20 mA, x-20 mA, 20 x mA o altri modelli dalla configurazione) i bit da 250 ohm 10
Campionatura della durata
2 spettrografia di massa AI1, AI2, AI3) - analogo
2 spettrografia di massa AO1) - analogo
Tempo di reazione
Spettrografia di massa LI1… LI6 8 +/- 0,7 logiche di spettrografia di massa
R1A, R1B, relè di spettrografia di massa di R1C 2
R2A, relè di spettrografia di massa di R2C 2
Accuratezza
+/- 0.2% AI1, AI2, AI3) per una temperatura di °C -10… 60
+/- 0.5% AI1, AI2, AI3) per una temperatura di °C 25
+/- 1% AO1) per una temperatura di °C 25
+/- 2% AO1) per una temperatura di °C -10… 60
Errore di linearità
+/- 0,2… 0.5% di valore massimo AI1, AI2, AI3)
+/- 0.3% AO1)
Numero dell'uscita analogica
1
Tipo dell'uscita analogica
Bit correnti software-configurabili da 0… i 20 mA 800 ohm 10 di AO1
AO1 tensione software-configurabile 0… 10 bit di ohm 10 di V 470
Numero discreto dell'uscita
3
Tipo discreto dell'uscita
Logica configurabile R1A, R1B, R1C) NO/NC - 100000 cicli del relè
Logica configurabile R2A del relè, cicli del NO- 100000 di R2B)
Logica LO)
Corrente di commutazione minima
5 logica configurabile del relè di CC di mA 24 V
Corrente di commutazione massima
CA resistente, phi di R1 3 A 250 V di cos = 1
CC resistente, phi di R1 4 A 30 V di cos = 1
R1, CA induttivo, phi di R2 2 A 250 V di cos = 0,4
R1, CC induttiva, phi di R2 2 A 30 V di cos = 0,4
CA resistente, phi di R2 5 A 250 V di cos = 1
CC resistente, phi di R2 5 A 30 V di cos = 1
Numero discreto dell'input
7
Tipo discreto dell'input
(Lavandino/fonte) LI1 programmabile… LI4) 24… SpA del Livello 1 di CC di 30 V
Programmabile come kpps LI5 dell'input 20 di impulso) 24… SpA del Livello 1 di CC di 30 V
sonda Commutatore-configurabile LI6 del ptc) 24… CC di 30 V
Coppia di torsione sicura fuori da STO) 24… CC di 30 V - 1500 ohm
Logica discreta dell'input
Logica negativa (lavandino) LI1… LI6), > 19 V, < 13="" V=""> logica positiva (fonte) LI1… LI6), < 5="" V=""> 11 V
Rampe di decelerazione e di accelerazione
PERCHÉ
Adattamento della rampa di decelerazione
Lineare
Iniezione automatica di CC di arresto della rampa di decelerazione
S
Commutazione della rampa
U
Frenando alla fermata
Mediante l'iniezione di CC
Tipo di protezione
La fase introdotta rompe l'azionamento
Sovracorrente fra le fasi di uscita e l'azionamento della terra
Azionamento di surriscaldamento di protezione
Cortocircuito fra l'azionamento di fasi del motore
Azionamento di protezione termica
Protocollo della porta di comunicazione
CANopen
Modbus
Tipo del connettore
1 RJ45 sul fronte anteriore) Modbus/CANopen
Interfaccia fisica
RS a due fili 485 Modbus
Struttura di trasmissione
RTU Modbus
Tipo di polarizzazione
Nessun'impedenza Modbus
Numero degli indirizzi
1… 127 CANopen
1… 247 Modbus
Metodo di accesso
Schiavo CANopen
Compatibilità elettromagnetica
1.2/50 µs - 8/20 di prova di immunità dell'impulso dei µs, IEC 61000-4-5 del Livello 3
Prova effettuata di immunità di radiofrequenza, IEC 61000-4-6 del Livello 3
Passeggero veloce elettrico/prova scoppiata di immunità, IEC 61000-4-4 del Livello 4
Prova di immunità della scarica elettrostatica, IEC 61000-4-2 del Livello 3
Prova irradiata di immunità del campo elettromagnetico di radiofrequenza, IEC 61000-4-3 del Livello 3
IEC 61000-4-11 della prova di immunità delle immersioni e di interruzioni di tensione
Larghezza
7,09 in (180 millimetri)
Altezza
15,91 in (404 millimetri)
Profondità
9,13 in (232 millimetri)
Peso del prodotto
19,18 libbre (Stati Uniti) (8,7 chilogrammi)
Carta di opzione
Collegamento a margherita di CANopen della carta di comunicazione
Stile aperto di CANopen della carta di comunicazione
Carta DeviceNet di comunicazione
Carta EtherNet/IP di comunicazione
DP V1 di Profibus della carta di comunicazione
Funzionalità
Metà di
Applicazione specifica
Altre applicazioni
Ambiente
Norme
EN/IEC 61800-3
EN/IEC 61800-5-1
Gruppo 1 della classe A dell'en 55011
Ambienti dell'en 61800-3 1 categoria C2
Categoria C2 degli ambienti 2 dell'en 61800-3
Certificazioni di prodotto
CSA
GOST
UL
C-segno di spunta
NOM 117
marcatura
CE
Grado di inquinamento
2 EN/IEC 61800-5-1
Grado del IP di protezione
IP20 EN/IEC 61800-5-1
Resistenza di vibrazione
la 1 GN 13… 200 hertz) EN/IEC 60068-2-6
1,5 millimetri 3… 13 hertz da picco a picco) EN/IEC 60068-2-6
Resistenza di scossa
15 GN 11 msEN/IEC 60068-2-27
Umidità relativa
5… 95% senza IEC 60068-2-3 di condensazione
5… 95% senza IEC di gocciolamento 60068-2-3 dell'acqua
Temperatura dell'aria ambiente per l'operazione
14… 122 °F (- °C) 10… 50 senza ridurre le imposte
122… 140 °F (°C) 50… 60 con ridurre le imposte su fattore
Temperatura dell'aria ambiente per stoccaggio
-13… 158 °F (- °C) 25… 70
Altitudine di funzionamento
<> 3280,84… 9842,52 ft (1000… 3000 m) con 1% riducente le imposte corrente per 100 m.
Posizione di funzionamento
Verticale +/- 10 gradi
Ordinazione e dettagli di spedizione
Categoria
22153-ATV320/ATV312/ATV32 (10 CON 30HP)
Programma di sconto
CP4B
GTIN
00785901675518
Returnability
Nessun
Pæse d'origine
Identificazione
Garanzia contrattuale
Garanzia
18 mesi

ALTRI PRODOTTI SUPERIORI

Questo variatore di velocità trifase di Altivar 32 ha un potere stimato di 11kW e una tensione di rifornimento di 380V a CA 500V. È progettato per le applicazioni quali i piccoli trasportatori, gru, insaccanti/etichettatrici, miscelatori, impastatori, macchine tessili, pompe, compressori, fan, la falegnameria e macchine utensili del metallo. Ha un fattore forma del compatto 180mm-wide, tenendo conto un'installazione flessibile e facile su un giunto di supporto senza alcun spazio fra gli azionamenti adiacenti. Inoltre offre una guarnizione del bottone automatico, esposizione degli errori e di stato, un bottone di navigazione del quadrante di trotto e un filtro integrato da contabilità elettromagnetica. Offre l'alta leggibilità di grazie chiave di parametri ad un'esposizione luminosa della cifra del LED 4. La compatibilità del software di SoMove permette al risparmio ed al trasferimento delle configurazioni per risparmiare l'azionamento, riducente il tempo morto di manutenzione.
