Scheda di interfaccia principale del circuito del circuito di controllo di RDCU-12C ABB per azionamento ACS800

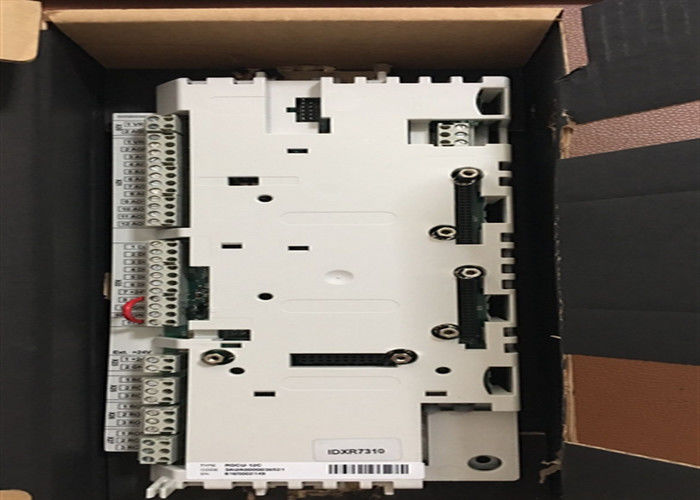

Unità controlla di RDCU-12C per gli azionamenti di ABB - ACS 800

In applicazioni dell'azionamento del motore ACS800 analogiche e canali di ingresso/uscita digitali sono usati per le funzioni differenti quali gli scopi di controllo, del monitoraggio e di misura (per esempio temperatura del motore). Per estendere la funzionalità dell'ingresso/uscita del vostro azionamento ACS800 il RDCU-12C fornisce i collegamenti dell'ingresso/uscita, le uscite del relè e più analogici e digitali supplementari.

Noti prego che il software applicativo non è incluso, prima che il bordo possa essere usato i clienti dovranno ottenere ed installare il software richiesto.

Caratteristiche dell'unità di controllo di RDCU-12C:

• 3 entrate analogiche - differenziali, tensione di modo comune ±15 V, galvanico isolata come gruppo, un ± 0(2) - 10 V, bit di risoluzione 12, due 0(4) - 20 mA, bit di risoluzione 11
• 2 uscite analogiche - 0(4) - 20 mA, bit di risoluzione 10
• 7 input digitali - galvanico isolati come gruppo (può essere spaccato in due gruppi), CC di tensione in ingresso 24 V, spettrografia di massa di tempo 1 di filtraggio (HW)
• 3 uscite digitali (del relè) - contatto di cambiamento, 24 di CA di CC di V o 115/230 di V, 2 correnti continui massimi A
• Uscita di tensione di riferimento: ±10 V ±0.5%, massimo 10 mA
• Uscita del rifornimento di forza ausiliaria: +24 V ±10%, massimo 250 mA
