1756-PB75 AB 95 W ha introdotto 24 volt di DCControlLogix di alimentazione elettrica Digital io modulo della O

1756-PB75 AB 95 W ha introdotto 24 volt di DCControlLogix di alimentazione elettrica Digital io modulo della O

Caratteristiche tecniche per 1756-PB75
Produttore Rockwell Automation
No. 1756-PB75 catalogo/del numero del pezzo
Serie B di serie del telaio; Serie C
Compatibilità 1756-A4, 1756-A7, 1756-A10, 1756-A13, 1756-A17 del telaio
Sostenga spettrografia di massa @ di tempo 35 la CC 18V; 40 spettrografia di massa @ CC 24V; 40 spettrografia di massa @ CC 32V
75 potenza di uscita W @ 0… +60 °C (°F) +32… +140
Capacità corrente 1.5A a 1,2 VCC; 4A a 3.3VDC; 13 A a 5.1VDC e 2,8 A a 24VDC
Max Inrush Current 30 ampèri
Tensione 250V (continuo), tipo dell'isolamento rinforzato, input di isolamento di potere al tipo @ della superficie posteriore CC provata 3500V per 60 s
Gamma di tensione in ingresso 18-32VDC
Nom la tensione in ingresso 24VDC
Marca AB
Serie ControlLogix
Tipo alimentazione elettrica del modulo standard
Alimentazione in ingresso entrata 95 W
Parte di sinistra del telaio di posizione 1756
Peso 0,95 chilogrammo (2,10 libbre)
Dimensiona 14,0 x 11,2 x 14,5 il cm (5,51 x 4,41 x 5,71 dentro.)
Tensione in ingresso 24 volt di CC
Gamma di tensione 18-32 volt di CC
Output di forza motrice 75 watt a 60 Celsius
Serie B del telaio
Temperatura di funzionamento 32-140 Fahrenheit (0-60 Celsius)
Recinzione nessuno
UPC 10612598206862

ALTRI PRODOTTI SUPERIORI

Configurazione di rete di EtherNet/IP
Moduli di comunicazione di EtherNet/IP
1756-ENBT, 1756-EN2F, 1756-EN2T, 1756-EN2TP, 1756-EN2TPK, 1756-EN2TPXT, 1756-EN2TR, 1756-EN2TRXT,
1756-EN2TSC, 1756-EN2TXT, 1756-EN3TR, 1756-EWEB, 1768-ENBT
CompactLogix 5370 regolatori
Adattatori di EtherNet/IP
1734-AENT, 1734-AENTR, 1769-AENTR, 1794-AENT, 20-COMM-E, 22-COMM-E, 20-750-ENETR
Commutatori inclusi
1783-ETAP, 1783-ETAP1F, 1783-ETAP2

Il AB 1756-OF8 è un modulo di uscita analogica che fa parte della piattaforma di ControlLogix. Questo modulo analogico può essere utilizzato per controllare e modulare i dispositivi del campo ed elettrici, trasmettere o ritrasmette i segnali per collegare mediante interfaccia agli strumenti di registrazione di misurazione ed o per qualunque altro scopo.

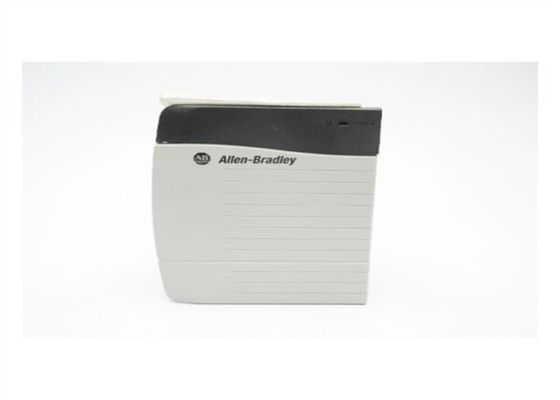

Il 1756-PB75 è un'alimentazione elettrica standard di ControlLogix. Questa alimentazione elettrica è un modulo continuo, pricipalmente utilizzato per consegnare il potere della superficie posteriore e per permettere all'operazione del modulo. Questa alimentazione elettrica è montata dal lato di sinistra di un telaio particolare di ControlLogix.

Il 1756-PB75 è compatibile con la maggior parte dei telai di ControlLogix, specialmente la serie B e la serie la C 1756-A4, 1756-A7, 1756-A10, 1756-A13, il telaio 1756-A17. Nel terminare il collegamento di potere ricevuto a questa alimentazione elettrica, la dimensione raccomandata del cavo è 2,5 mm2 o filo di rame solido o incagliato del calibro U.S.A. per fili "A.W.G." 14 (AWG) con una valutazione di isolamento 90 del °C (°F) 194, o un più alto e spessore massimo dell'isolamento di 1,2 millimetri (3/64 dentro.). Stringa la vite con una coppia di torsione di 0,565 nanometri (5 libbre dentro). Questa alimentazione elettrica ha dimensione fisica di 14,0 (H) x 11,2 (w) x 14,5 cm (D) (5,51 x 4,41 x 5,71 dentro e pesano 0,95 chilogrammi (2,10 libbre).

Il 1756-PB75 esternamente è alimentato da una tensione di rifornimento nominale di 24VDC con la gamma applicabile di tensione di 18-32VDC. Ha una potenza nominale dell'input di 95W e valutazione corrente di afflusso di 30A. Consegna un potenza di uscita di 75 W @ 0… +60 °C (°F) +32… +140 e le capacità correnti di 1,5 A a 1.2VDC; 4A a 3.3VDC; 13 A a 5.1VDC e 2,8 A a 24VDC. Caratteristiche di questa alimentazione elettrica anche ostacolare un periodo 35 di spettrografia di massa @ CC 18V; 40 spettrografia di massa @ CC 24V e 40 spettrografia di massa @ CC 32V con tensione di 250V (continuo), tipo dell'isolamento rinforzato, input di isolamento di potere al tipo @ della superficie posteriore CC provata 3500V per 60 S.

Fa parte della famiglia 1756 di prodotto di ControlLogix che inoltre fornisce il potere alla superficie posteriore del telaio. Il 1756-PB75 ha una gamma di tensione in ingresso fra 18 e CC 32V con il termine nominale di CC 24V e una potenza nominale di alimentazione in ingresso di entrata 95W e del massimo 75W potenza di uscita a 0-60 °C. Il modulo ha una punta di corrente massima di 30A e un segnale ostacola il periodo di 35ms a CC 18V, a 40ms a CC 24V e a 40ms a CC 32V. Ha una capacità corrente di 1.5A a 1.2V, a 4A a 3.3V, a 13A a 5.1V e a 2.8A a CC 24V. Il 1756-PB75 ha una tensione di isolamento di 250V facendo uso di un tipo dell'isolamento rinforzato provato a CC 3500V a 60s fra la input--superficie posteriore di potere. Filo di rame incagliato o solido dei suoi circuiti usa 2,5 mm2 (AWG 14) con le 0,8 coppie di torsione della vite del conduttore di nanometro (7 libbre dentro). Il 1756-PB75 ha un T4 designato ATEX, IEC ed i codici e della temperatura di Nord America viene con una recinzione stile aperta. Ha i 0-60 °C (gamma di temperature funzionale di 32-140 °F) ad uno stato di umidità relativa di 5-95% senza condensazione. Il 1756-PB75 ha una valutazione operativa di scossa di 30G e può resistere ad una vibrazione operativa di 2.0G a 10-500Hz. Pesa circa 0,95 chilogrammi (2,10 libbre) ed ha una dimensione di spedizione di 14.0cm x di 11.2cm x di 14.5cm (5.51in x 4.41in x 5.71in).

FAQ per 1756-PB75
Che cosa è la differenza fra il 1756-PA75 e il 1756-PB75?

Il 1756-PA75 funziona una volta fornito con 85-264VAC mentre il 1756-PB75 è alimentato da una tensione di rifornimento esterna 18-32VDC.

Posso usare questa alimentazione elettrica come fonte di tensione di componenti del pannello?

No. Questa alimentazione elettrica è intesa soltanto per il telaio di ControlLogix.

Che cosa sono telai compatibili di ControlLogix per uso con il 1756-PB75?

I telai compatibili sono 1756-A4, 1756-A7, 1756-A10, 1756-A13, 1756-A17.
