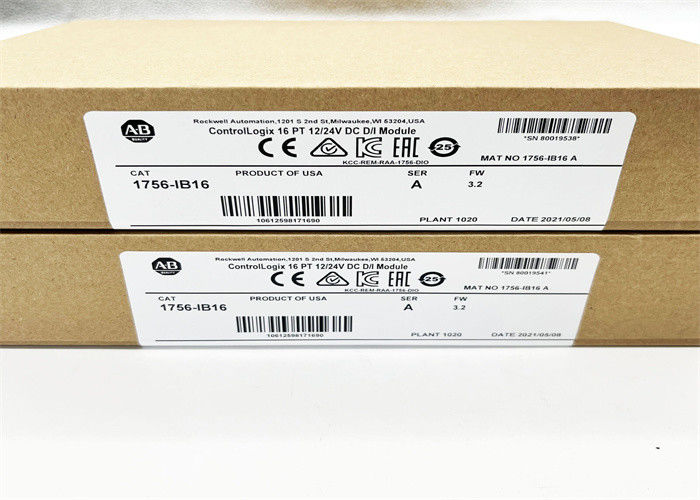

Modulo dell'ingresso/uscita di AB 1756-IB16 ControlLogix 2 millisecondi più tempo selezionato del filtro

Modulo dell'ingresso/uscita di AB 1756-IB16 ControlLogix 2 millisecondi più tempo selezionato del filtro

Caratteristiche tecniche per 1756-IB16
Produttore Rockwell Automation
Marca AB
No. 1756-IB16 catalogo/del numero del pezzo
Serie ControlLogix
Input 16
Tipo modulo introdotto del modulo di CC di Digital
No. degli input trentadue (32) input
Tensione in ingresso 12-24 volt di lavandino di CC
Gamma di tensione di funzionamento 10-31.2 volt di CC
Chiusura del modulo elettronica
Milliampere correnti massimi di funzionamento 10 a 31,2 volt di CC
Tempo di ritardo introdotto 2 millisecondi più tempo selezionato del filtro
Corrente di ingresso massima, Fuori stato 1,5 milliampere
Milliampere correnti minimi di funzionamento 2 a 10 volt di CC
Tempo di ritardo introdotto, FUORI sul ritardo dell'hardware: 290 spettrografia di massa dei µs nom/1 massima + tempo del filtro
Tempo di ritardo introdotto, SOPRA FUORI dal ritardo dell'hardware: 700 spettrografia di massa dei µs nom/2 massima + tempo del filtro
Dissipazione di potere 5,1 °C di W @ 60 (massimi) (°F) 140
Corrente della superficie posteriore a 24 volt 2 milliampere
UPC 10612598171290
Corrente della superficie posteriore a 5,1 volt 120 milliampere
°C termico 60 (°F) 140 di dissipazione 21,1 BTU/hr @
Blocchetti terminali 1756-TBCH 1756-TBS6H di Removeable

ALTRI PRODOTTI SUPERIORI

Il AB 1756-IB16 è modulo dell'ingresso/uscita di ControlLogix. Questo modulo di input di CC di 16 punti, con 8 punti per gruppo, può essere collegato ad un telaio 1756 di ControlLogix. Gli alloggi smontabili compatibili del blocchetto terminali, o RTB, sono il NEMA RTB ed il morsetto RTB di posizioni 1756-TBNH 20 della molla di posizione 1756-TBSH 20. Si noti che prima di installazione, gli utenti dovrebbero avere il RTB compatibile a disposizione e che il 1756 telaio ed alimentazioni elettriche dovrebbero essere installati e collegati.

La tensione in ingresso nominale del modulo 1756-IB16 è di 24 volt di CC, mentre la categoria di tensione è lavandino di CC di 12/24 di volt. La sua gamma di tensione operante è di 10 - 31,2 volt di CC ed il potere totale della superficie posteriore è 0.56W. L'assorbimento di corrente a 5,1 volt di CC è di 100 mA. A 24 volt, l'assorbimento di corrente è di 2 mA. Questo modulo inoltre ha una corrente massima di afflusso del picco di 250 mA, che si decompone a 37% di 22 millisecondi, senza attivazione. La sua tensione di isolamento è continua 250 volt. La dissipazione di potere di questo modulo è intorno è di 5,1 watt centigrado a 60 gradi e la dissipazione termica è 17,39 BTU/hour. La corrente dello su stato di questo modulo varia da 2,0 mA a 10 volt di CC a 10 mA a 31,2 volt di CC. Ad uno fuori stato, ha una tensione massima di 5V e una corrente massima di 1,5 mA. Il tempo di ritardo dell'input del modulo ha un massimo di 1 ritardo dell'hardware di spettrografia di massa più il tempo utente-configurabile del filtro (0, 1, o 2 millisecondi). Ha un tempo di ritardo massimo dell'hardware di 2 millisecondi più il tempo utente-configurabile del filtro (0, 1, 2, 9, o 18 millisecondi).

Il AB 1756-IB16 è una CC che peggiora il modulo di input che funziona ad una tensione in ingresso nominale di 24VDC. Questo modulo è utilizzato con i segnali 24VDCinput tuttavia, può ancora essere usato con le tensioni in ingresso di CA a condizione che i circuiti o una componente d'interposizione appropriati sono installati.

Questo modulo sostiene lo unico scaffale, configurazione autonoma del regolatore per la più piccola ed applicazione meno critica. Può anche essere utilizzato nelle più grandi applicazioni dove un più alto grado di criticità è compreso così sistema a distanza dell'ingresso/uscita o un sistema di controllo distribuito (DCS).

Questo modulo può essere utilizzato come modulo introdotto discreto di tutta la configurazione di ControlLogix anche, piattaforma del DCS di PlantPaX di AB. Non c'è virtualmente limite con il numero delle installazioni di questo modulo. Il numero delle istanze o dell'installazione dipende dalla scanalatura usata o disponibile della capacità della memoria dell'unità di elaborazione e del telaio fisico.



Il 1756-IB16 utilizza una serratura terminale smontabile che fornisce un modo modulare di terminazione dei segnali in ingresso. Può essere sostituito con il numero del pezzo di RTB di 1756-TBNH 1756-TBSH. Ha un cambiamento dei beni demaniali che sono utente-configurabili ed utili nelle applicazioni che richiedono l'azione immediata quando un determinato segnale in ingresso è cambiato allo stato definito. Il cambiamento dello stato (COS) esclude il ciclo di scansione normale dell'unità di elaborazione per un'esecuzione più veloce di logica.

Configurazione di rete di EtherNet/IP
Moduli di comunicazione di EtherNet/IP
1756-ENBT, 1756-EN2F, 1756-EN2T, 1756-EN2TP, 1756-EN2TPK, 1756-EN2TPXT, 1756-EN2TR, 1756-EN2TRXT,
1756-EN2TSC, 1756-EN2TXT, 1756-EN3TR, 1756-EWEB, 1768-ENBT
CompactLogix 5370 regolatori
Adattatori di EtherNet/IP
1734-AENT, 1734-AENTR, 1769-AENTR, 1794-AENT, 20-COMM-E, 22-COMM-E, 20-750-ENETR
Commutatori inclusi
1783-ETAP, 1783-ETAP1F, 1783-ETAP2

Il AB 1756-OF8 è un modulo di uscita analogica che fa parte della piattaforma di ControlLogix. Questo modulo analogico può essere utilizzato per controllare e modulare i dispositivi del campo ed elettrici, trasmettere o ritrasmette i segnali per collegare mediante interfaccia agli strumenti di registrazione di misurazione ed o per qualunque altro scopo.
