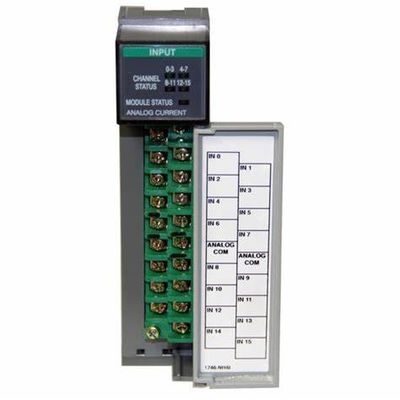

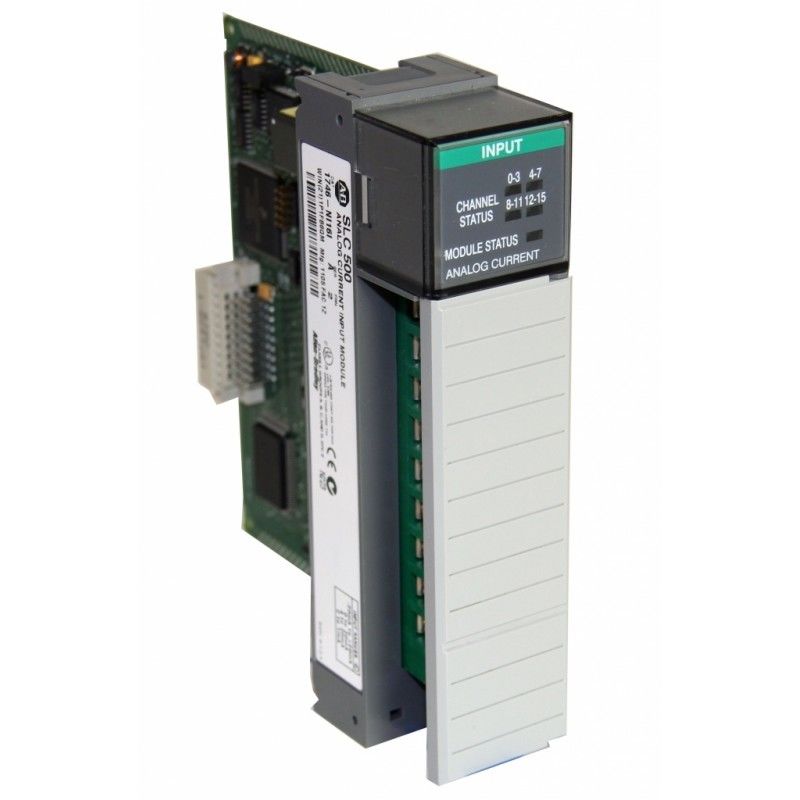

Input del modulo 16 dell'ingresso/uscita di ab 1746-NI16I configurabili per 0 - 20 mA 4 - 20 mA

Il modulo dell'ingresso/uscita di ab 1746-NI16I ha sedici (16) introduce configurabile per 0 - 20 mA 4 - 20 mA

Informazioni di prodotto ab 1746-NI16I:

Allen Bradley 1746-NI16I è un modulo entrata analogico, con risoluzione di 16 bit e 16 canali di ingresso. Questo modulo rientra in una categoria di tensione di -20 - 20 mA. La sua corrente della superficie posteriore a 5 volt è di 125 mA, mentre 24 volt di risultati in 75 mA. Il suo consumo di energia della superficie posteriore è massimo 2,425 watt (0,625 watt a 5 volt di CC e 1,8 watt a 24 volt di CC). La gamma di tensione di modo comune di questo modulo è +/--10,25 volt riguardante il terminale comune analogico.

Questa unità ha un'umidità relativa di 5% - 95% senza condensazione. La sua gamma di temperatura di funzionamento è di -25 - 60 gradi di Celsius (- 13 - 140 gradi di Fahrenheit) mentre le sue bugie non operanti della temperatura fra -40 e 85 gradi di Celsius (- 40 e 185 gradi di Fahrenheit). La sua impedenza introdotta è 249; il suo input massimo di tensione è volt ±8 fra dell'input tutto il e comuni terminale analogici e l'input corrente massimo è ±30 mA. La dissipazione termica di questo modulo è di 2,43 watt ed il connettore di AIFM di questo modulo è 25 perno D-SHELL.

Nell'installare i moduli nel telaio, non è necessario da rimuovere i blocchetti terminali dal modulo. Tuttavia, se il blocchetto terminali è rimosso, usi l'etichetta situata accanto al blocchetto terminali per identificare la posizione ed il tipo di modulo.

Le entrate analogiche sono usate per collegare le variabili trattate analogiche per misurare la sua grandezza. Soprattutto è usata per controllare o ha usato come segnale di ritorno affinchè i sistemi di controllo del ciclo chiuso implementi tipicamente il controllo manuale o automatico con l'uso dell'algoritmo del Proporzionale-Integrale-derivato di metodi di controllo (PID). Senza questo segnale di ritorno, il controllo automatico non può completamente essere implementatoe.

I 16 canali di ingresso ad alta impedenza possono essere fissati come ingressi sbilanciati. Il modulo fornisce un'interfaccia diretta ai seguenti tipi dell'input:
• CC di ±10V
• 1 a CC 5V
• 0 a CC 5V
• 0 a CC 10V
• 0 - 20 mA
• 4 - 20 mA
• ±20 mA
• 0 - 1 mA
