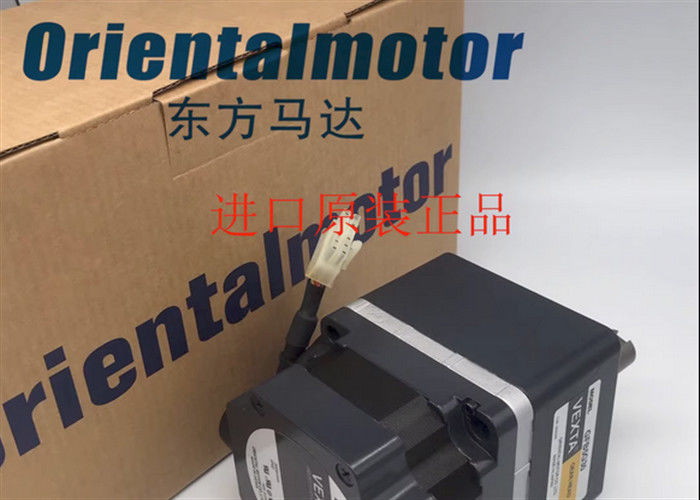

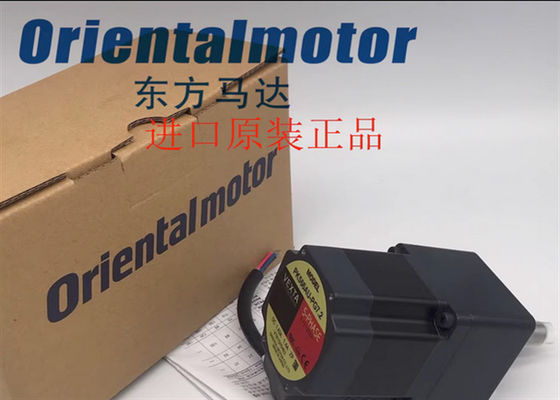

Motore passo a passo eccellente orientale industriale del servomotore VEXTA di PK566AE
Caratteristiche
Motori facenti un passo di tipo corrente
Il motore di serie 0.72°stepping del PK offre l'alta coppia di torsione, la nostra vibrazione più bassa ed il rumore. Questo motore è ferisce nella nuova configurazione bipolare del Pentagono e quindi, richieda un nuovo tipo bipolare driver del Pentagono. La nuova configurazione del Pentagono assicura che la coppia di torsione massima stia generanda dal motore su ogni punto. La nuova configurazione del Pentagono inoltre fornisce accuratezza di coppia di torsione estremamente regolare del mantenimento come pure di moto e di punto indipendentemente dalla risoluzione di punto.
Disponibile in 1,65 dentro. (42mm), 2,36 dentro. (60mm) e 3,35 dentro. dimensioni di struttura (di 85mm).
|
Corrente alla fase (A/phase)
|
1,4 |
|
Tipo
|
Norma |
|
Asse/ad ingranaggi
|
Asse rotonda (nessun Gearhead) |
|
Ad ingranaggi
|
Nessun Gearhead |
|
Tipo di collegamento del motore
|
Cavi di volata |
|
Asse
|
Singolo |
|
Angolo del passaggio fondamentale
|
0.72º |
|
Angolo di punto dell'uscita
|
0,72 ° |
|
Tipo di collegamento
|
Il nuovo Pentagono (bipolare) |
|
Fili di piombo
|
5 |
|
Inerzia del rotore
|
un ² da 1,53 once-pollici |
|
RoHS compiacente
|
Sì |
|
Norme di sicurezza
|
CE DELL'EN DELL'UL CSA |
|
Resistenza di isolamento
|
Un minimo di 100 MΩ nell'ambito della temperatura e dell'umidità normali, una volta misurato da un megger da 500 VCC fra le bobine e l'intelaiatura del motore. |
|
Resistenza dielettrica
|
Sufficiente per resistere a 1,5 chilovolt, a 50 hertz o a 60 hertz ha fatto domanda per 1 minuto fra le bobine e l'intelaiatura nell'ambito della temperatura e dell'umidità normali. |
|
Aumento di temperatura
|
L'aumento di temperatura della bobina misurata con il metodo della resistenza del cambiamento è 144ºF (80ºC) o di meno (alla corrente nominale, alla fermata, a cinque fasi stimolate). |
|
Classe d'isolamento
|
Classe B [266ºF (130ºC)] [Riconosciuto come classe un 221ºF (105ºC) dalla norma dell'UL] |
|
Gamma di temperatura ambiente
|
14ºF ~ 122ºF (- 10ºC ~ 50ºC) (nonfreezing) |
|
Umidità ambientale
|
85% o più di meno (senza condensazione) |
|
Distanza massima dell'asse
|
0,002 dentro. (0,05 millimetri) T.I.R in cima all'albero di uscita |
|
Concentricità
|
0,003 dentro. (0,075 millimetri) T.I.R. |
|
Perpendicularity
|
0,003 dentro. (0,075 millimetri) T.I.R. |
|
Gioco radiale
|
0,001 dentro. un massimo (0,025 millimetri) di 1,12 libbre. (5 N) |
|
Gioco assiale
|
0,003 dentro. un massimo (0,075 millimetri) di 2,2 libbre. (10 N) |
|
Carico radiale
|
0 dentro. dall'estremità dell'asse = 14,1 lb0.2 dentro. dall'estremità dell'asse = 16,8 lb0.39 dentro. dall'estremità dell'asse = 21 lb0.59 dentro. dall'estremità dell'asse = 29 lb0.79 dentro. dall'estremità dell'asse = 42 libbre |
|
Carico assiale
|
|
Combinazioni di motori e di driver
| Modello dell'unità |
Modello del motore |
Modello del driver |
| AS46AA |
ASM46AA |
ASD13A-A |
| AS66AAE |
ASM66AAE |
ASD24A-A |
| AS69AAE |
ASM69AAE |
ASD30D-A |
| AS66ACE |
ASM66ACE |
ASD12A-C |
| AS69ACE |
ASM69ACE |
ASD16D-C |
| AS66ASE |
ASM66ACE |
ASD12A-S |
| AS69ASE |
ASM69ACE |
ASD16D-S |
| AS98AAE |
ASM98AAE |
ASD30A-A |
| AS911AAE |
ASM911AAE |
ASD30E-A |
| AS98ACE |
ASM98ACE |
ASD16A-C |
| AS911ACE |
ASM911ACE |
ASD20A-C |
| AS98ASE |
ASM98ACE |
ASD16A-S |
| AS911ASE |
ASM911ACE |
ASD20A-S |
