Input del modulo introdotto 32 di CC di CA di ab 1771-IAN 120 volt di AC/DC di categoria di tensione

Input di ab 1771-IAN 32 (4 insiemi 8) di 120 volt di AC/DC di categoria AC/DC di tensione hanno introdotto il modulo

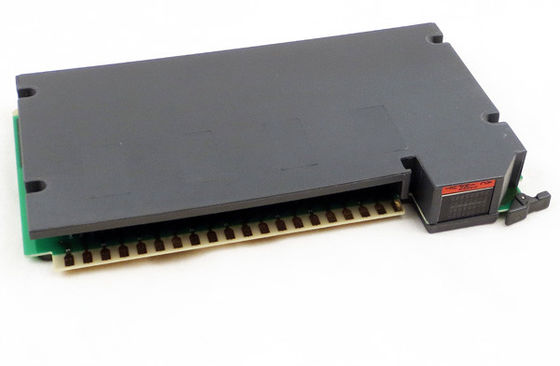

Informazioni di prodotto ab 1771-IAN:

Il modulo 1771-IAN ha 32 (4 insiemi 8) degli input con una categoria di tensione di 120V AC/DC. Ha una gamma di tensione di funzionamento di 85 - CA 138V. Ha un ritardo tipico del segnale di 10ms (±7) allo stato su CA e a 20ms (±15) allo stato fuori CA. Ha una corrente massima dello fuori stato di 2.3mA a 60Hz e a 1.9mA a 50Hz e un carico corrente della superficie posteriore di 280mA. Ha una dissipazione di potere massima di 7W e dissipazione termica di 24,1 BTU/hr. È installato in un telaio 1771 dell'ingresso/uscita che contiene un'unità di elaborazione dello SpA. Le bande di chiusura per metterlo nella scanalatura giusta sono trovate fra i pin 20 e 22 per il connettore superiore e fra i pin 16 e 18 per il connettore più basso.

Il modulo 1771-IAN ha 32 indicatori di condizione m/c rossi sul pannello frontale. Contiene l'isolamento optoelectrical per proteggere i circuiti di sistema dai passeggeri elettrici. Inoltre contiene una caratteristica di filtraggio dell'input per ridurre il rumore elettrico.

Ogni modulo condensa 2 gruppi completi del modulo (32 input) in ciascuno

Scanalatura di telaio dell'ingresso/uscita. Per esempio:
– Gruppo del modulo 1 = input da 00 a 17
– Gruppo del modulo 2 = input da 00 a 17 (gruppo 2 del modulo

rappresenta il secondo insieme degli input).
I terminali da 1 a 20 rappresentano il gruppo 1 del modulo, con i terminali 9,
10, 19 e 20 minimi di CA (L2). I terminali da 21 a 40 rappresentano
gruppo 2 del modulo, con i minimi di CA dei terminali 29, 30, 39 e 40 (L2).
