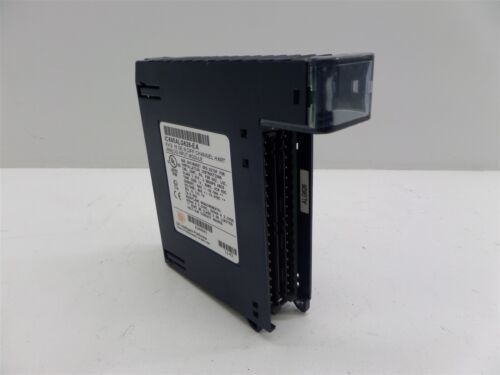

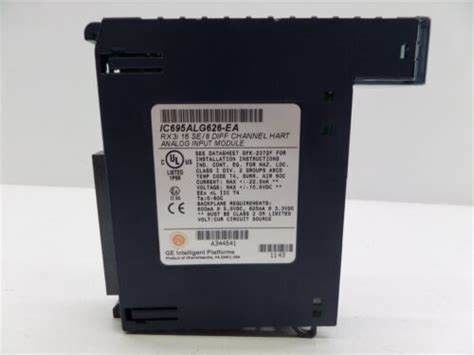

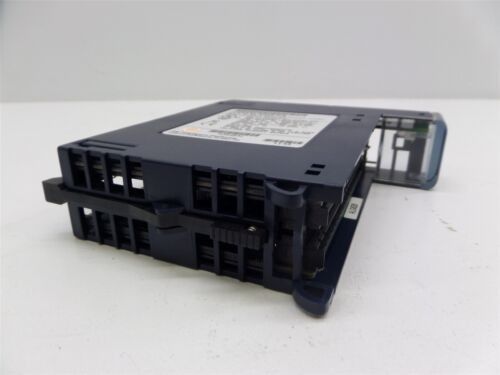

Regolatore di automazione programmabile di IC695ALG626 GE PACSystem RX3i 450 mA
Specifiche per il controllore logico programmabile IC695ALG626 dello SpA
Marca GE Fanuc
Serie PACSystem RX3i
Produttore Emerson Automation
Numero del pezzo IC695ALG626
Modulo di entrata analogica non isolato di descrizione di prodotto
No dei canali sedici (16) asimmetrici; Otto (8) ingressi differenziali
Il tipo del modulo entrata analogico i comms di w/HART
CC della gamma +/--10 di V di tensione, una CC di 0 - 10 V, +/--5 CC di V, una CC di 0 - 5 V, 1 CC di V a CC 5V
HART Protocol Supported; HART Version 5,0
Segnali in ingresso, corrente 0-20 mA; 4-20 mA; +/--20 mA;
Gamma corrente 0 a 20mA, 4 a 20mA, ±20mA
Numero degli input 16 asimmetrici o di 8 canali di ingresso differenziale
Segnali in ingresso, tensione +/- 50 sistemi MV; +/- 150 sistemi MV; +/-10VDC; 0-10 VCC; +/-5VDC; 0-5 VCC e 1 - 5 VCC
Potere interno 3.3V: 600mA, 5V: 450 mA
Filtro introdotto configurabile 8 hertz, 12 hertz, 16 hertz, 40 hertz, 200 hertz, 500 hertz
Di stoccaggio di Fahrenheit di temperature -40 - +185 gradi
La risoluzione 24 del modulo ha morso l'ADC convertito in virgula mobile o in numero intero
Di Fahrenheit di temperature di funzionamento 32 - 140 gradi
I dati introdotti formattano configurabile come il 32 bit di IEEE di virgula mobile o numero intero di 16 bit in un campo di 32 bit
Umidità 5 - 95%, senza condensazione
Sovratensione ±60 VCC continua, massimo
Sovracorrente ±28mA continua, massimo
Massimo di periodo di individuazione del circuito aperto secondo 1
Impedenza introdotta >100 K? input di tensione
Resistenza d'ingresso corrente 249? ±1%
Autocalibration ha eseguito durante il prigioniero di guerra
ALTRI PRODOTTI SUPERIORI
| Motore di Yasakawa, SG del driver |
Motore HC-, ha di Mitsubishi |
| Moduli 1C-, 5X- di Westinghouse |
Emerson VE, kJ |
| Honeywell TC, TK |
Moduli IC di GE - |
| Modulo di ABB |
Modulo 1756-, 1759 di ab - touch screen 2711- |
| SIG. dell'azionamento di Mitsubishi, motore ha -, HC |
Emerson MoudlesVE-, kJ - |
| Motore A0-, azionamento di Fanuc |
Trasmettitore EJA- di Yokogawa |
| Trasmettitore 3051- di Rosemount |
Modulo 140- di Schneider |
| Motore di Panasonic, azionamento MH |
Modulo 6ES-, touch screen 6AV- di Siemens |
Il IC695ALG626 è un modulo di entrata analogica capace (HART) 5,0 a distanza indirizzabili del trasduttore della strada principale dalla piattaforma di PACSystem RX3i. Questo modulo precedentemente è fabbricato dalla piattaforma intelligente di GE (IP di GE) che recentemente si è acquistata da Emerson Automation. Questo modulo pricipalmente è utilizzato per collegare mediante interfaccia agli strumenti analogici del campo che variabili trattate di misure e trasmettere la misura all'elemento di ricezione quale il IC695ALG626 per elaborare. Con questo, il IC695ALG626 può essere usato con gli strumenti del campo che forniscono 0 a 20mA, 4 a 20mA, segnali correnti del ± 20mA e ±10V, 0 a 10V, ±5V, 0 a 5V, 1 ai segnali di tensione 5V.
Il IC695ALG626 è capace di fornitura dei sedici (16) canali di ingresso se configurato per gli ingressi sbilanciati ed otto (8) input per collegamenti differenziali. Con contributo al protocollo di HART, ogni canale può essere comunicato con un trasmettitore esterno di HART per accedere non solo alla lettura ma ad altri parametri di HART pure.
Il IC695ALG626 viene con l'indicatore di condizione m/c del LED quali l'APPROVAZIONE del modulo, lo stato del campo e la TB LED. L'APPROVAZIONE LED del modulo è usata a indica un modulo correttamente configurato quando il LED è verde solido acceso; con l'errore se lentamente lampeggiando verde o ambra; Modulo configurato non correttamente quando lampeggiano rapidamente; di potere nessun o difettoso presente quando il modulo LED è disinserito. Lo stato LED di The Field è verde solido acceso che non indica errore sui canali permessi a e quando il blocchetto terminali è presente; La luce gialla descrive un canale del modulo è nello stato incolpato e fuori dal LED descrive un blocchetto terminali sconnesso o impropriamente installato. La TB LED è rosso acceso quando il blocchetto terminali non è collegato; Verde di Lit quando il blocchetto terminali è collegato e fuori se non c'è nessun potere della superficie posteriore presente.
Il modulo di GE Fanuc IC695ALG626 è un modulo entrata analogico con HART o le capacità a distanza indirizzabili di comunicazione di versione 5,0 del trasduttore della strada principale su ogni canale e su 4 modem interni di HART. Questo modulo offre 8 di ingresso sbilanciato 16 e di differenziale canali. Il modulo di entrata analogica di GE Fanuc IC695ALG626 ha una gamma di tensione di +/--10 CC di volt, 0 - 10 volt di CC, +/--5 CC di volt, 0 - 5 volt di CC, o 1 - 5 volt di CC. La gamma corrente di configurazione per i canali di ingresso può essere o di 0 - 20 milliampère, 4 - 20 milliampère, o +/--20 milliampère. Il modulo di entrata analogica di GE Fanuc IC695ALG626 dovrebbe essere configurato per una gamma corrente fra 4 - 20 milliampère se i canali stanno usando le comunicazioni di HART.
Il modulo di entrata analogica di GE Fanuc IC695ALG626 con la comunicazione di HART è installato nella superficie posteriore universale dello SpA di RX3i PacSystem. L'unità tiene conto l'inserzione o la rimozione del modulo da una superficie posteriore universale nel RX3i PacSystem quando ancora è collegata per alimentare. Il modulo è completamente software-configurabile senza usando i saltatori del modulo. Ha memoria flash per sostenere gli aggiornamenti, un rivelatore per la rimozione e l'inserzione dei blocchetti terminali, la rilevazione del circuito aperto per una gamma corrente fra 4 e 20 milliampère a tutti i livelli di tensione e la automatico-calibratura della partenza. Inoltre sostiene il monitoraggio a bordo di errore, il tasso negativo e positivo di allarmi del cambiamento, contrappesi configurabili e rappresentazione in scala per ogni canale e l'allarme basso, l'alto allarme, l'allarme basso basso, la rilevazione alto alta dell'allarme e la registrazione che è selezionabile su ogni canale. Il modulo richiede una gamma di temperature di -40 - 185 gradi di Fahrenheit per stoccaggio e una gamma di temperature di 32 - 140 gradi di Fahrenheit per l'operazione.
