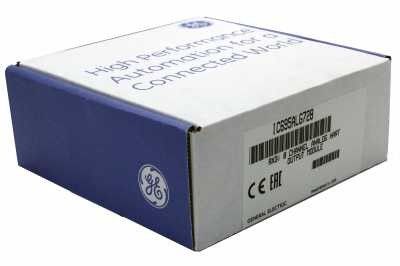

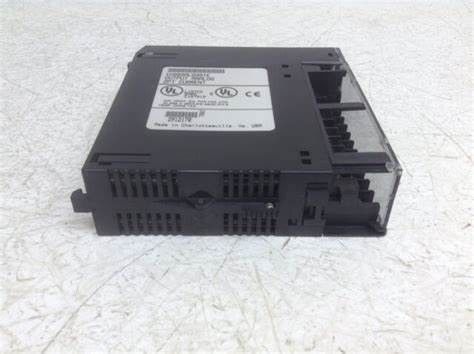

Regolatore di automazione programmabile di media scadenza di PACSystems RX3i del modulo di uscita analogica di IC695ALG728 GE

Circa
Il IC695ALG728 è un modulo di uscita analogica che appartiene precedentemente alla serie del regolatore di automazione programmabile di media scadenza di PACSystems RX3i (PAC) che è fabbricata da Emerson Automation, dalle piattaforme intelligenti di GE (IP di GE). Questo modulo è capace di fornitura la tensione e dei segnali correnti e caratterizza la capacità di configurazione via il protocollo a distanza indirizzabile del trasduttore della strada principale (HART) poichè sostiene la versione 5,0 di HART.

IC695ALG728 le caratteristiche otto (8) canali di uscita non isolati configurabili per +/--10 VCC, 0-10 VCC e 0-20 mA e 4-20 segnali in uscita di mA con le risoluzioni specifiche di 14,9 bit per tensione e di 15,9 bit a 0-20 mA e di 15,6 bit a 4-20 mA. Ogni canale caratterizza un tempo dell'aggiornamento spettrografia di massa 16 di spettrografia di massa con la comunicazione di HART e 8 quando HART non è usato. Il formato di dati dell'uscita del modulo è configurabile come il 32 bit di IEEE o numero intero di virgola mobile di 16 bit facendo uso di un registro di 32 bit. L'accuratezza calibrata del modulo è 0,15% di completo a 25°C o 0,30% di completo quando funziona a 60°C. Ancora, il tempo di sistemazione dell'uscita è spettrografia di massa 2 per la configurazione di tensione; spettrografia di massa 70 spettrografia di massa con HART e 23 senza HART, per i segnali correnti.

Il IC695ALG728 richiede un'alimentazione elettrica esterna di funzionare. L'alimentazione elettrica appropriata a questo modulo deve fornire 19,2 - 30,0 VCC e una corrente massima del rifornimento di 250 mA. Questo modulo è installato a tutta la scanalatura disponibile di uno scaffale di RX3i e può essere situato allo scaffale del CPU del locale o ad uno scaffale distribuito dell'ingresso/uscita. Altre caratteristiche di questo modulo comprende i limiti dell'allarme e di pressione, la chiusura degli allarmi e la polarizzazione configurabile dell'uscita tra altre caratteristiche.

Il modulo IC695ALG728 da GE Fanuc fa parte della serie di RX3i PACSystems ed è fornito di canali di uscita che possono essere saturi per l'operazione di tensione o per l'operazione in corso. Oltre a quello, il modulo di uscita ha una caratteristica integrata di comunicazione con il software di HART 5,0. Ciò significa che il modulo può essere preparato e programmato per l'operazione specifica attraverso software e non richiede i saltatori per la messa a punto. Le caratteristiche che il modulo di uscita di GE IC695ALG728 comprende la capacità di permettere o disattivare a tutti i canali, allarme che chiude, limiti o le regolazioni configurabili per gli allarmi, manipolazione avanzata degli errori e degli errori, calibratura automatica e molto.

Il modulo IC695ALG728 comprende 8 tensioni analogiche non isolate/uscite correnti che sono assegnate a 2 modem di HART. I modem fanno parte del modulo e tutti i canali che sono utilizzati per questa caratteristica di comunicazione hanno una gamma corrente di funzionamento di 4 - 20 milliampère. La gamma descritta di tensione del modulo IC695ALG728 è di 0 - +10 volt o -10 - +10 volt. Il formato di dati dell'uscita è presentato sotto forma di 16 bit o i valori di 32 bit ed i canali di HART sono aggiornati in 2 secondi se 2 dispositivi di HART sono utilizzati. Il modulo ha un'accuratezza di fino a 0,3% ad una temperatura centigrado di 60 gradi ed ha un tempo di sistemazione dell'uscita di tensione di 2 millisecondi all'interno della gamma di 0 - 95%. Il momento di sistemazione per l'uscita corrente è di 23 - 70 millisecondi, secondo se un modem di HART è utilizzato oppure no. Il modulo IC695ALG728 ha una potenza nominale della superficie posteriore di 380 milliampère quando il modulo è collegato ad un'alimentazione di 3,3 volt ed ha un tempo dell'aggiornamento di 8 millisecondi.
