GE IC693APU300 90-30 serie di PLCs 1 megahertz 5 V DV o 10 - 30 sistema di CC RX3i di V

GE IC693APU300 90-30 serie di PLCs 1 megahertz 5 V DV o 10 - 30 sistema di CC RX3i di V

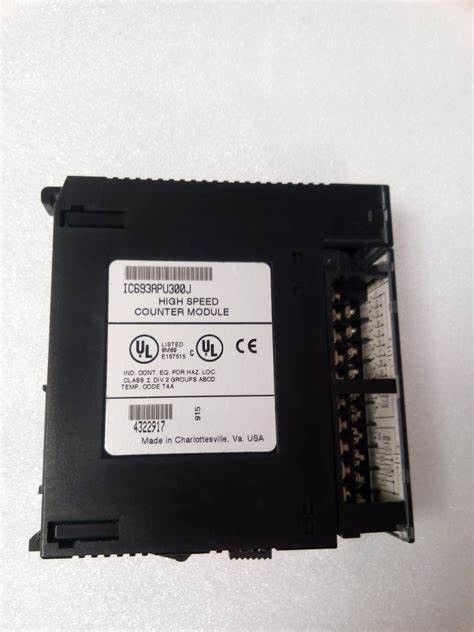

Informazioni di prodotto GE IC693APU300:

Il modulo può essere configurato per fornire qualsiasi contatore di 1 complesso, 2 identici e contatori complessi, o 4 identico e contatori semplici indipendenti. Il modulo viene con 12 input positivi di fonte con una gamma di tensione in ingresso di qualsiasi CC di 5 V DV o di 10 - 30 V. Ancora, troverete 4 uscite positive di fonte, i sistemi diagnostici interni del modulo e una morsettiera smontabile utilizzata durante i collegamenti del campo.

Il modulo IC694APU300 fornisce il modo di funzionamento due una volta utilizzato in un sistema di RX3i: Classico e migliorato. Per difetto, il modulo funziona nel modo classico. Tuttavia, se desiderate usare le caratteristiche migliorate, “modo migliorato” scelto facendo uso dello strumento di configurazione dell'edizione della macchina.

Le caratteristiche migliorate comprendono il contributo a fino a 1 megahertz di frequenza dell'input dai dispositivi esterni e da un oscillatore interno da fino a 2 megahertz all'input di orologio 1, da un contributo sia agli eventi dei contatori di 32 bit che dell'input di Z, dalle uscite configurabili, dalla bandiera di rilevazione di ribaltamento e dal contributo agli aggiornamenti dei firmware sopra la superficie posteriore dal CPU di RX3i. IC693APU300 inoltre ha una caratteristica di uso di finestre che permette che un utente definisca una gamma di valori dell'accumulatore del contatore dove lo stroboscopio è riconosciuto come input valido.

Se il contro accumulatore va fuori di questa gamma, l'input dello stroboscopio è trascurato. Poiché il modulo è considerato un tipo aperto attrezzatura, dovrebbe essere installato in una recinzione con inquinamento minimo. Per i collegamenti di cavi, filo di rame di uso con una valutazione minima centigrado di 90 gradi. Se due cavi sono permessi, quindi dovrebbero essere dello stesso tipo. Prima di collegamenti, sostituenti i moduli, batterie, fusibili o qualunque altra componente utile, ha raccomandato DI SPEGNERE il potere.

Ciò è di evitare tutti i contrattempi che possono accadere. Inoltre, il prodotto dovrebbe essere montato in una recinzione certificata per uso nella zona 2, nel gruppo IIC e nel minimo stimato IP54. Durante i collegamenti del campo, il cavo schermato deve essere usato per tutti i cavi che si collegano al contatore ad alta velocità IC694APU300. Il cavo schermato dovrebbe possedere una terra ad alta frequenza all'interno di 6 pollici del modulo IC694APU300.
