GE IC697MDL653 32 punti 24 di VCC 90-70 di input ciascuno di serie 0 - 2 del modulo milliampère 8

GE IC697MDL653 32 punti 24 di VCC 90-70 di input ciascuno di serie 0 - 2 del modulo milliampère 8

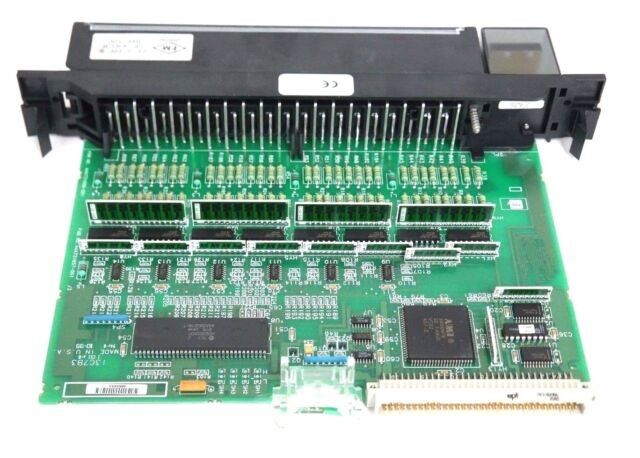

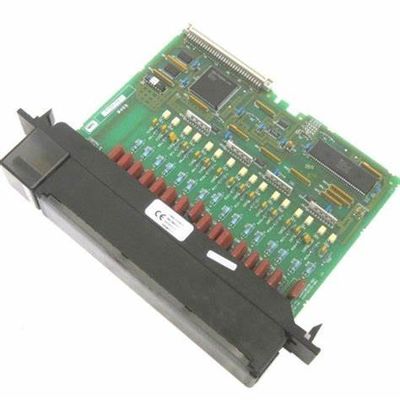

Informazioni di prodotto GE IC697MDL653:

IC697MDL653 è destinato per avere sia caratteristiche di logica positiva che negativa; può così alla corrente di fonte dal dispositivo di input all'utente comune. Il dispositivo di input applicabile è collegato al bus di potere ed all'input del modulo. I seguenti dispositivi di input sono tutti compatibili con il IC697MDL653: pulsanti, commutatori di limite, selettori e commutatori di prossimità elettronici compreso del cavo 3 ed a due fili i tipi.

Nel migliore dei casi, gli input su questo modulo sono determinati da tutto il modulo di uscita compatibile di tensione dello SpA IC697. Il circuito di input fornisce abbastanza corrente per assicurare che le funzioni del dispositivo attendibilmente. La corrente di ingresso è tipicamente 10mA in sullo stato e può accettare la corrente di perdita di 2 mA in FUORI dallo stato senza accendere.

Il modulo di input discreto di serie 90-70 di GE Fanuc con il numero di catalogo IC697MDL653 ha una tensione nominale di 24 volt di CC una gamma di tensione in ingresso di -3 - 30 volt di CC. Il modulo di input discreto IC697MDL653 è inoltre un modulo di input logica positiva/negativa con 32 punti di informazioni totali. Tutti questi punti di informazioni sono raggruppati in 4 gruppi di 8 input ciascuno. Il modulo di input IC697MDL653 ha una valutazione di tensione di isolamento di 1500 volt per tutto l'input che è collegato alla superficie posteriore e a 500 volt fra i gruppi dell'input. Il modulo di input del positivo IC697MDL653/logica negativa ha una corrente di ingresso tipica di 10 milliampère alla tensione nominale e un'impedenza tipica dell'input di 2,6 kiloohms.

Il positivo IC697MDL653/modulo di input negativo ha una tensione dello su stato di 13,5 - 30 volt e una tensione dello fuori stato di 0 - 5 volt. La corrente dello su stato è di 6 - 15 milliampère e la corrente dello fuori stato è di 0 - 2 milliampère. Oltre a quello, il modulo di input IC697MDL653 ha un tempo di ritardo configurabile del filtro di 1 - 10 millisecondi.

La configurazione di tempo di ritardo del limatore è fatta punto per punto su una base e dovrebbe essere notato che tutti i punti caratterizzano lo stesso tempo del filtro. L'unità richiede 0,3 amp della corrente dai 5 volt di bus. Il modulo viene con una capacità di chiusura meccanica che lo rende impossible installarlo sulla base sbagliata. Inoltre, il modulo IC697MDL653 accetta i calibri di cavo dall'AWG #22 all'AWG #14 e può essere rimosso facilmente dalla sua scanalatura nello scaffale se necessario.
