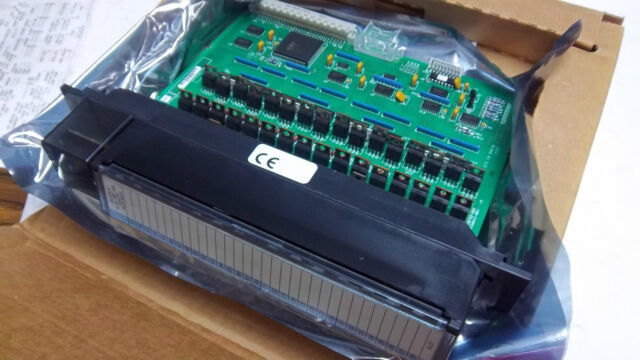

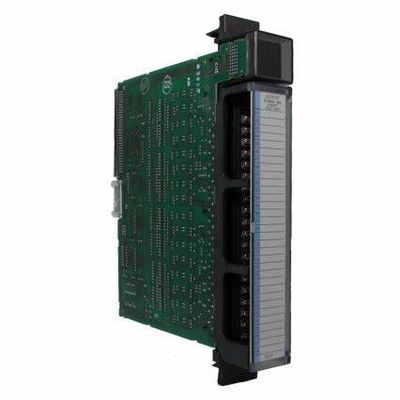

GE IC697MDL753 è una CC di 5/48 di volt, modulo di uscita di logica negativa 32-Point di 0,5 amp

GE IC697MDL753 è una CC di 5/48 di volt, modulo di uscita di logica negativa 32-Point di 0,5 amp

Informazioni di prodotto GE IC697MDL753:

Il modulo di uscita dello SpA IC697MDL753 è compatibile con un'ampia varietà di carichi che comprendono gli indicatori, i dispositivi d'avviamento di motore, i solenoidi e le interfacce di TTL. dovuto la dissipazione di calore globale significativa con ogni gruppo di moduli, la corrente massima è messa a 4 ampèri. Ogni uscita può consegnare una valutazione corrente che supera la sua valutazione a lungo termine.

La capacità di ogni punto dell'uscita di consegnare una corrente in gran parte dipende dalla valutazione corrente del dispositivo come pure la durata il dispositivo è alimentata SOPRA. Poiché il modulo di uscita di logica non ha fusibili sostituibili, un amp del ¾ un fusibile da 250 volt è collegato esternamente ad ogni punto dell'uscita. I modelli del fusibile sono piccolo fusibile 312,750 o Bussmann AGC-3/4.

Ci sono determinate procedure dei collegamenti del campo che devono essere seguite quando installa i moduli. In primo luogo, assicuri che abbiate spento il potere durante rimozione o l'installazione delle morsettiere. Il martinetto a vite che assicura la morsettiera sul posto può essere situato quando apre la porta a battente sul modulo. La vite poi è restituita un contro senso orario per allentare la morsettiera staccabile. Il bordo da allora in poi è rimosso afferrandola ed oscillandola esternamente.

Sia prudente quando rimuovono la morsettiera. La porta a battente può essere nociva se è usata per rimuovere la morsettiera. Il bordo può accomodare i cavi che variano da AWG#22 (0.36mm2) giusto tramite l'AWG #14 (2.10mm2). Nota gentile che un diametro massimo a .135 pollici non deve essere oltrepassato quando facendo uso del cavo AWG#14 (2.10mm2).

Per un collegamento adeguato, potete terminare due cavi su tutto il terminale se i cavi sono della stessa dimensione. La morsettiera accetta un massimo di 40 cavi AWG#14. Se i cavi detti devono essere usati, quindi gli indicatori del cavo dovrebbero essere disposti di conseguenza. La morsettiera è destinata per accettare un massimo (di 40) cavi dell'AWG #14 (2,10 mm2). Per fornire l'ampio spazio affinchè la porta a battente si chiudano, gli indicatori del cavo dovrebbero essere disposti almeno 8 pollici (203 millimetri) dall'estremità di termine quando usando i cavi dell'AWG #14. Dopo che i collegamenti sono completati per tutti i moduli nello scaffale, i pacchi del cavo devono essere fissati.
