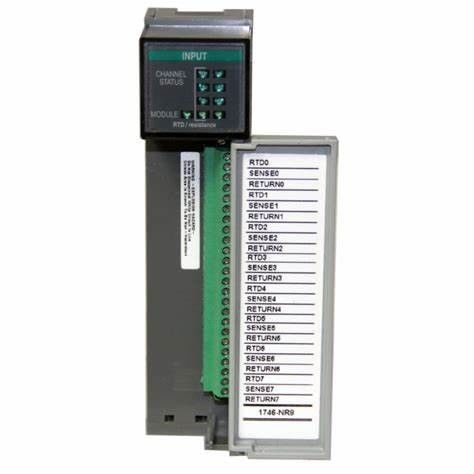

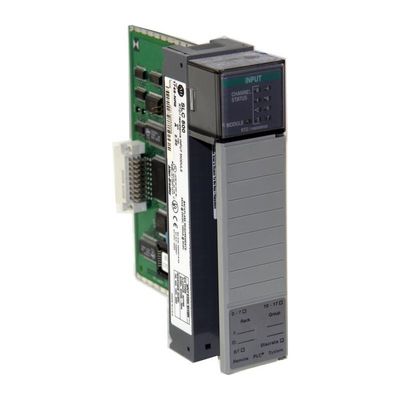

1746-NR8 AB SLC 500 RTD/Resistenza Modulo di ingresso analogo Rockwell Automation

1746-NR8 AB SLC 500 RTD/Resistenza Modulo di ingresso analogo Rockwell Automation

Specificativi tecnici per il 1746-NR8
Produttore Rockwell Automation
Brand AB
Serie SLC 500
Numero di parte/catalogo n. 1746-NR8
Input 8
Tipo di modulo RTD/modulo di ingresso analogico di resistenza
Corrente di fondo (5 volt) 100 milliamperi
No. se Input otto (8)
Corrente di fondo (24 volt) 55 milliamperi
Sensori RTD compatibili Platino (385) 100, 200, 500 e 1000; Platino (3816) 100, 200, 500 e 1000; Rame (426) 10, Nickel (618) 120, Nickel (672) 120 e Nickel Iron (518) 604.
Tempo di aggiornamento da 6 millisecondi a 2 secondi
Intervallo di ingresso di resistenza compatibile 0 - 150 Ohm, 0 - 500 Ohm, 0 - 1000 Ohm e 0 - 300 Ohm
Corrente di fondo 100 mA @ 5VDC; 55 mA @ 24VDC
Consumo di potenza di fondo massimo 1,82 W (0,5 W a 5 V di corrente continua, 1,32 W a 24 V di corrente continua)
Risposta passo 60 millisecondi dentro, 2,5 millisecondi fuori
Localizzazione del telaio di ingresso/uscita Qualsiasi slot tranne lo slot 0
Risposta passo 60 millisecondi dentro, 2,5 millisecondi fuori
Risoluzione.01 gradi Celsius
Temperatura di funzionamento da 32 a 140 gradi Fahrenheit
Temperatura di funzionamento da 0 a 60 gradi Celsius
UPC 10611320271727
Temperatura di conservazione -40-85 gradi Celsius
UNSPSC 32151705
Metodo di conversione A/D Modulazione Sigma-delta
