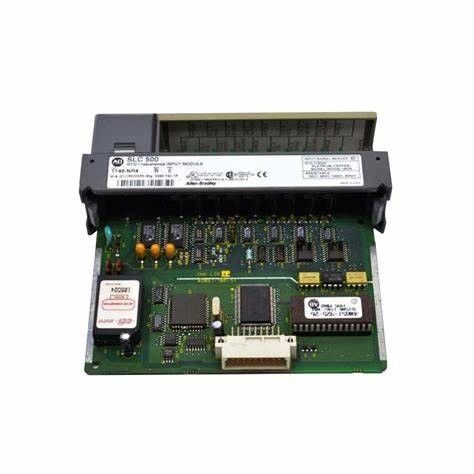

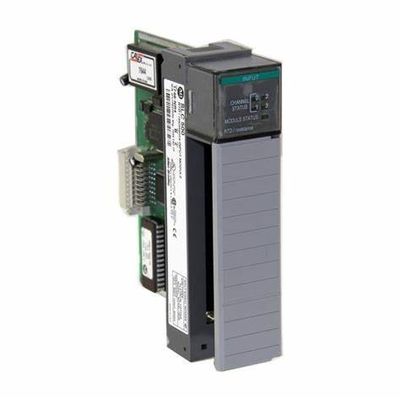

1746-NR4 Modulo di ingresso analogo AB 500 Volt/1 minuto SLC 500 RTD/Resistenza

1746-NR4 Modulo di ingresso analogo AB 500 Volt/1 minuto SLC 500 RTD/Resistenza

Specificativi tecnici per il 1746-NR4
Produttore Rockwell Automation
Brand AB
Serie SLC 500
Numero di parte/catalogo n. 1746-NR4
Input 4
Tipo di modulo RTD/modulo di ingresso analogico di resistenza
No. se Input Quattro (4)
Larghezza di banda 2,62-65,5 Hertz
Sensori RTD compatibili Platino (385) 100, 200, 500 e 1000; Platino (3816) 100, 200, 500 e 1000; Rame (426) 10, Nickel (618) 120, Nickel (672) 120 e Nickel Iron (518) 604.
Tempo di aggiornamento 17 millisecondi-1,2 secondi
Intervallo di ingresso di resistenza compatibile 0 - 150 Ohm, 0 - 500 Ohm, 0 - 1000 Ohm e 0 - 300 Ohm
Corrente di fondo 50 mA
Consumo di potenza del piano posteriore massimo 1,5 W (0,3 W a 5 V dc, 1,2 W a 24 V dc)
Localizzazione del telaio di ingresso/uscita Qualsiasi slot tranne lo slot 0
Risposta passo 60 millisecondi dentro, 2,5 millisecondi fuori
Risoluzione.01 gradi Celsius
Temperatura di funzionamento da 0 a 60 gradi Celsius
Isolamento operativo 500 volt/1 minuto
Temperatura di conservazione -40-85 gradi Celsius
UPC 10662468440742
Metodo di conversione A/D Modulazione Sigma-delta

Altri prodotti superiori

Configurazione della rete EtherNet/IP
Moduli di comunicazione EtherNet/IP
1756-ENBT, 1756-EN2F, 1756-EN2T, 1756-EN2TP, 1756-EN2TPK, 1756-EN2TPXT, 1756-EN2TR, 1756-EN2TRXT,
Il presente regolamento entra in vigore il giorno successivo alla pubblicazione nella Gazzetta ufficiale dell'Unione europea.
Controller CompactLogix 5370
Adattatori EtherNet/IP
1734-AENT, 1734-AENTR, 1769-AENTR, 1794-AENT, 20-COMM-E, 22-COMM-E, 20-750-ENETR
Interruttori incorporati
1783-ETAP, 1783-ETAP1F, 1783-ETAP2

Il cavo AB 1746-C7 è un cavo di alimentazione a nastro che collega i controller e il telaio.Quando si utilizza il cavo 1746-C7 per collegare i controller SLC 500Quando si utilizza il cavo per collegare le sorgenti di alimentazione AB 1746-P4, la distanza massima tra le sorgenti è di 2,5 pollici.Il cavo 1746-C7 misura 6 pollici di lunghezzaEsso deve essere utilizzato solo per collegare il telaio e i controller fianco a fianco, non in una formazione impilata con un telaio o un controller sopra l'altro.

Il cavo 1746-C7 è il più adatto per collegare i telai AB 1746-A4, 1746-A7, 1746-10 e 1746-A13.il cavo 1746-C7 può collegare tra loro 2 telai 1746-A4, può collegare il telaio 1 1746-A4 a qualsiasi altro telaio elencato).
